УЗМОР цилиндрических поверхностей реализуется на универсальных и специальных металлорежущих станках. При точении УЗК режущей кромки резца направляют перпендикулярно к обрабатываемой поверхности; значение 2Л„ должно быть максимальным. При фрезеровании используют, как правило, крутильные УЗК. при протягивании - продольные.


Рис. 7.66. Типовые конструкции режущих лезвийных инструментов для УЗМОР отверстий! а - сверло; б - зенкер; в - метчик;

/ - режущая часть стандартной геометрии: 2 хвостовик о резьбовой й посадочной частями

При УЗМОР плоских поверхностей на малых глубинах резания эффективны крутильные УЗК резцов; в остальных случаях - изгибные при условии совпадения направления УЗК режущей кромки и резания. Фрезерование торцовыми и концевыми фрезами ведут с наложением крутильных. УЗК.

При УЗМОР отверстий используют; для чернового сверления - продольные УЗК; для рассверливания - крутильные. Нарезание резьб метчиками выполняют с наложением продольных УЗК.

Применение УЗК при нарезании наружных и внутренних резьб позволяет: снизить момент резания в шесть - восемь раз;

улучшить отвод стружки за счет образования гладкой сливной стружки;



предотвратить налипание стружки на режущие кромки инструментов;

уменьшить сопротивление трению в канавках инструментов;

увеличить стойкость инструментов;

обеспечить большее, чем при работе без УЗК, совпадение профиля нарезанной резьбы с профилем режущей части метчиков;


Рис. 7.67. Цанговый зажим ультразвуковой головки для крепления мелкоразмерных сверл н метчиков:

I - инструмент: 3 - накидная гайка; 3 - сменная цанГа; 4 - резьбовая шпилька: I - концентратор колебательной системы головки


Рис. 7.6Ь. Способ крепления мелкоразмерных метчиков с помощью штифта:

/. - концентратор Колебательной системы головки; 2 - штифт-поводок; 3 - метчик; а, и аЕ - углы наклона скосов паза концентратора

уменьшить поле допуска эффективного диаметра нарезаемой резьбы;

обеспечить однородность структуры поверхностного слоя нарезанной резьбы и основного металла заготовки;

нарезать резьбы меньшим числом метчиков в комплекте (например, сразу вторым) и значительно сократить трудоемкость операции.

При получении зубчатых колес с наложением УЗК наряду с методом использования инструментов с профиль-, ной режущей частью применяют и метод обкатки.

Эффективность применения УЗК при обработке отверстий (сверлении, зенкеровании, развертывании, резьбо-нарезании) во многом зависит от способа присоединения сменного инструмента к концентратору колебательной системы ультразвуковой оснастки (например, к сменной



головке). Наилучший акустический контакт сопрягаемых поверхностей достигается при резьбовом соединении (рис. 7.66) [481. Мелкоразмерные сверла и метчики крепят в цанговых зажимах (рис. 7.67), с помощью штифта (рис. 7.68) или накидной гайкой (рис. 7.69) НО, 13, 33, 481. Изменение значения углов а скосов в пазах на торце концентратора (рис. 7.68) или образующих лунок (рис. 7.69) обеспечивает автоматическое регулирование значения 2АК инструментов при изменении вращающего момента [131.



Рис. 7.69. Быстродействующий зажим для крепления мелкоразмерных метчиков

/ - метчик; 2 - шарики, передающие крутящий момент; 3 - фланец с лунками под шариии; 4 - накидная гайка о лунками; Я - концентратор колебательной системы ультразвуковой головкн

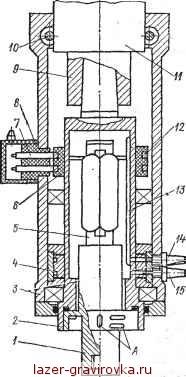

Рис. 7.70. Типовая конструкция навесной быстросъемной головки для ультразвукового сверления, зенкерования, развертывания и нарезания резьб метчиками к сверлильным станкам (диаметр отверстий 6-

12 мм):

1 - концентратор ступенчатой формы с увеличенным по высоте фланцем;

2 - шпиндель головки; 3 - корпус головкн; 4 - муфта системы охлаждения преобразователя; 5 - МСП; 6 - коллектор электропитания преобразователя; 7 - щетки; 8 - колодка электропитания; 9 - шпиндель станка; 10-эажнмы крепления головки; -пиноль станка; 12- токоведущие кольца; 13 - сливная трубка; 14 - штуцер слива воды; 15 - штуцер подачи воды; А - пазы на фланце концентратора, предотвращающие распространение УЗК,

на корпус головки -
