Станки. Принципиальная схема универсального станка для УЗАО незакрепленными абразивными зернами приведена на рис. 7.44. Эти станки имеют, как правило, консольное исполнение и станину С-образной формы. Основной узел всех станков для УЗАО - акустическая головка - предназначен для наладочных и рабочего перемещений ультразвукового инструмента, закрепленного в колебательной системе.

В типовой универсальный ультразвуковой станок входят следующие узлы и механизмы (рис. 7.45): станина, в которой находятся система подачи абразивной суспензии (бак, насос, ком муникации, реле давления и др.); стойка, несущая акустическую головку и механизмы ее наладочного и рабочего перемещений; головка с колебательной системой и системой охлаждения маг-нитострикционного преобразователя проточной водой, стол с механизмами наладочных перемещений.

Технические характеристики отечественных универсальных станков для УЗАО свободными абразивными зернами приведены в табл. 7.42. Станки предназначены для выполнения большинства операций формообразования заготовок из твердых хрупких материалов; станки моделей 4Д772Э и 4Д772ЭК позволяют осуществлять совмещенную ультразвуковую и электрохимическую обработку (ЭХУЗО) заготовок из твердых сплавов, например деталей инструментальной оснастки. ЭХУЗО выполняют на них с наибольшей производительностью.

Высокую точность формообразования (до 0,01 мм) обеспечивает станок модели 4А77Щ (МЭ-356), оснащенный механизмами вращения колебательной системы (п = = 350--2000 об/мин) и механизмами заточки профильного инструмента, а также микроскопом (100х). Эти механизмы

Рис. 7.44. Схема универсального станка для УЗАО свободными зернами:

1 - система подачи и сбора абразивной суспензии; 2 - колебательная двухполуволновая система; 3 - акустическая головка; 4 - система охлаждения преобразователя; 5 - механизм рабочей подачи колебательной системы; 6 - стол с механизмами перемещения

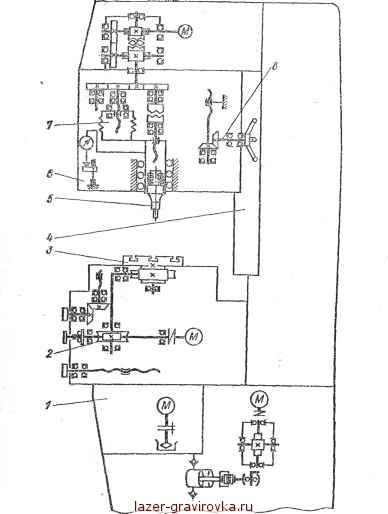

Рис. 7.45. Кинематическая схема универсального ультразвукового

станка 4Д772:

t - станина; 2 - механизм наладочного перемещения стола; 3 - стол; 4 - стойка; 6 ~ колебательная система; 6 - акустическая головка; 7 - механизм рабочего перемещения колебательной системы; 8 - механизм наладочного перемещения акустической головки



7.42. Технические характеристики универсальных станков для УЗАО незакрепленными зернами

Потребляемая мощность*, кВт

Рабочая частота, кГц

Производительность Стах <п° стеклу), мм3/мин

Площадь обрабатываемой поверхности, мм2

Габаритные размеры, мм

Масса, кг

максимальная

оптимальная

4770У

0,05-0,1

22±7,5 %

305X310X600

4770

18±7,5 %

240X 515X 705

4А771П

18±7,5 %

1500

785Х 1400Х 1800

4772А

22±7,5 %

4000

1200

1060X1360X 2080

1400

4Д772

22±7,5 %

5GO0

1200

825X1050X 2090

1400

4Д772Э

22±7,5 %

5000

1200

825Х 1050X 2090

1400

4Д772ЭК

22±7,5 %

5000

1200

800X1150X 2150

1540

4Д772К

22±7,5 %

5000

1200

800X1150X 2150

1300

* Под потребляемой мощностью понимается выходная мощность ультразвукового генератора.
