Эскиз

Особенности

Примерь! применения


Инструмент-диск зафиксирован в расточке концентратора

УЗОК; УЗМ

Примечание. Пайку выполняют твердыми припоями, напри-мер ПСр25 с флюсом № 209.

7.37. Типовые конструкции сменных многоместных инструментов для УЗАО свободными зернами

Эскиз

Особенности

Примеры применения


Цельный инструмент с рабочими отверстиями й; крепление к сменному концентратору резьбовым хвостовиком или шпилькой. Перемычки минимальны и равнозначны

УЗВ заготовок по наружному контуру диаметром до 8 мм


Сборный инструмент с калиброванными по диаметру трубками, запаянными в оправку; крепление к сменному концентратору шпилькой или резьбовым хвостовиком. Перемычки минимальны и равнозначны

УЗВ заготовок по наружному контуру и УЗПр сквозных отверстий


Сборный инструмент с рабочими штырями (лезвиями), запаянными в оправку; крепление к сменному концентратору шпилькой или резьбовым хвостовиком

УЗПр отверстий, пазов, щелей, лунок и подобных элементов

Примечание. Пайку сборных многоместных инструментов производят в специальных приспособлениях [10]; масса инструментов должна быть уравновешена относительно вертикальной оси концентратора; вылет - минимальный. ;



7.38. Сравнительные характеристики способов соединения сменных ультразвуковых инструментов

Способ соединения

Преимущества

Недостатки

Накидной гайкой

Резьбовым хвостовиком

Резьбовой шпилькой

Пайкой оловянно-свинцовыми припоями (ПОС 40, ПОС61, ПОС 90)

Пайкой серебряными припоями (ПСр25)

Простота замены; возможность точного ориентирования

Простота конструкции

Надежность соединения; потери незначительны (2А к sg; 40 мкм)

Надежность соединения; потери незначительны (2ЛК 50 мкм)

Сложность изготовления; относительно большие потерн энергии (2АК 30 мкм)

Неточное ориентирование; большие потери энергии (2ЛК *Sj 20 мкм)

То же (2АК < 40 мкм)

Сложность замены и изготовления

ведены в табл. 7.35, а инструментов, присоединяемых к сменным концентраторам пайкой, - в табл. 7.36. Некоторые примеры групповых ультразвуковых инструментов для УЗАО даны в табл. 7.37.

Хороший акустический контакт концентраторов и инструментов обеспечивают соединения пайкой серебряными припоями (ПСр25 и др.). При этом достижима трансформация амплитуд порядка 2ЛК == 50 мкм и более. Резьбовые соединения осуществляют трансформацию меньших амплитуд - порядка 2АК = 20-4-30 мкм [36]. Анализ способов соединения сменных инструментов для УЗАО свободными зернами дан в табл. 7.38. На рис. 7.41 приведены элементы конструкции резьбовых соединений сменных ультразвуковых инструментов. Предпочтительные размеры резьбы dv М6х0,75; М8х0,75; MIOxl; M12xl,25. Большие диаметры резьб применяют для крепления сменных концентраторов-инструментов; меньшие - для сменных инструментов. Мелкий шаг резьб предотвращает самоотвертывание инструментов при работе под воздействием УЗК.



Во всех случаях качественное соединение инструментов и концентраторов-инструментов с выходным элементом трехполувслновой колебательной системы до стигается при условиях:

однозначных или близких по значению физико-механических свойств материалов соединяемых элементов;

хорошего акустического контакта присоединяемых поверхностей, трансформирующих амплитуду УЗК, что


dfh6

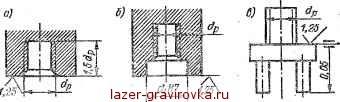

Рис. 7.41. Конструктивные элементы сменных ультразвуковых инструментов: а - выходной торец концентратора трехполу-волновой колебательной системы; б - то же с посадочной частью; в - хвостовик; з - то же с посадочной частью

обеспечивается параметром шероховатости этих поверхностей Ra ;> 1,25 мкм, прочным механическим креплением резьбовых соединений или надежным сжатием при пайке, отсутствием пор и пустот в соединениях, которые необходимо заполнять смазкой (например, маслом индустриальным);

зазоров в резьбовом сочленении, за счет чего исключаются перекосы поверхностей.

Данные о припоях, применяемых для пайки инструментов, приведены в табл. 7.39, припои поставляются в виде полос толщиной 0,3-0,8 мм и проволоки диаметром 2-4 мм.

Материалы для изготовления сменных концентраторов и инструментов должны обладать износостойкостью к воздействию абразивных зерен; они должны обеспечивать и технологические требования к их изготовлению с учетом серийности производства. Предпочтительные материалы для изготовления сменных концентраторов- инструмен-
