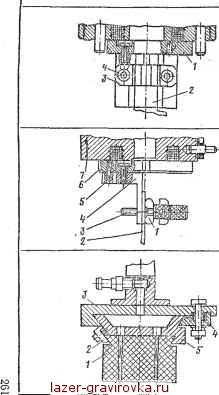

Состоит из фланца 1 с призмой, прихвата 3 и двух винтов 4 для крепления ЭИ 2

Призматический электрододержатель для крепления стержневых ЭИ

Состоит из фланца 6, угольника 4, который базируется на фланце 2 штифтами 5, прихвата 1 с винтом 3 для крепления ЭИ 2. Устанавливается и базируется штифтами на электромагнитной головке 7

Электрододержатель пластинчатых ЭИ

Состоит из электрододержате-ля 5 с базами для крепления ЭИ 1 и электрододержателя 5 к подэлектродной плите 3. Фиксация ЭИ и электрододержателя на подэлектродной плите осуществляется прижимами 2 и 4. Подэлектродная плита оснащена хвостовиком для присоединения к шпинделю станка. В хвостовике предусмотрены отверстия, через которые подводится РЖ

Электрододержатель с базами, выполненными в виде ласточкина хвоста. Используется при серийном производстве штампов, пресс-форм и т. д. Позволяет быстро (без дополнительной выверки) производить замену ЭИ



Эскиз

Описание конструкции

Назначение


Электрод 4 крепится винтом 3. Положение оси электрода в двух взаимно перпендикулярных направлениях выверяется и фиксируется двумя парами винтов I и 2

Электрододержатель пластинчатых ЭИ


Электрододержатель перемещается по колонкам 2 к ниж-вей плите 1 на шариковых направляющих 3. Верхняя плита 4, ня которой закрепляются электроды 5, соединяется со шпинделем станка хвостовиком 6. К плите 4 подводится рабочая жидкость по шлангу, соединенному со штуцером

Электрододержатель для блочных приспособлений

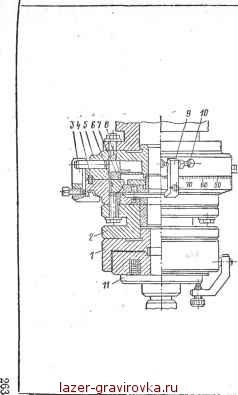

Состоит из верхней 7 и нижней 4 планшайб, нижнего 6 и верхнего 5 направляющих конусов, прижимного кольца 8, двух прихватов 3 и стопора 9. На нижней планшайбе находится лимб, имеющий 360 делений. Цена одного деления 1°. На верхней планшайбе чмеется нониус, шесть делений которого на дуге 23° соответствуют 22 делениям иониуса. Следовательно, одно деление иониуса позволяет производить отсчет с точностью 10. Предварительная установка угла поворота производится поворотом нижней планшайбы. Точная установка осуществляется винтом 9. Стопорится нижняя планшайба фиксатором 10. С помощью переходного фланца 2 к приспособлению можно крепить другие приспособления, например, электромагнитную головку 1 или электрододержатель 11

Приспособление для поворота ЭИ применяют для проре-зания щелей или пазов плоским ЭИ для поворота его на какой-то угол от первоначально обработанного паза или щели (например, при изготовлении крестообразной щели). Исключает повторную установку и выверку ЗИ
