(495)510-98-15
Меню
Главная »  Методы обработки материалов

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 [ 169 ] 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240

На рис. 6.12 представлены зависимости глубины формовки с использованием разрядных камер малого объема от параметров электрической цепи, а в табл. 6.24 - расчетные зависимости для определения предельного прогиба заготовки, при увеличении которого заготовка разрушается, для некоторых наиболее характерных схем формовки.


О 5 10 15 \,КВ 0 10 20 30 Ьрк.МкГ

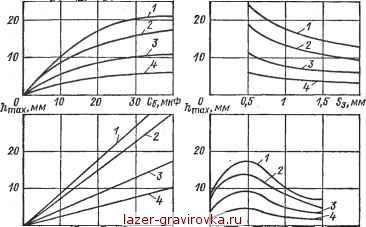

Рис. 6.12. Зависимость максимального прогиба заготовки при свободной рельефной формовке от ее толщины и параметров разрядного контура (/ - алюминиевый сплав АМГ-5; 2 - латунь ЛКС-80-3-3;

3- сталь 20; 4- сталь 35ХГСА) при: а - Wc- 1 кДж; VCo - 10 кВ; S3 = 1 мм: /пр - 10 мм; 6 - Wc = 1 кДж; L к - 10 мкГ: Пр = 10 мм; S3= 1 мм: в = UCo - 10 кВ; L к= 10 мкГ; I = 10 мм; S3 = 1 мм; г - Сб = 20 мкФ; L = Ю мкГ; /пр= 10 мм;

Sg = 1 ММ

Для расчета технологических параметров рельефной формовки в матрицы с профилем в форме конического и цилиндрического углублений, треугольного и прямоугольного рифтов пользуются зависимостями, представленными в табл. 6.25 [4].

По этим зависимостям определяют импульс и амплитуду давления, необходимые для той или иной степени за- полнения профиля матрицы, а при наличии зависимости J = ft (Wc) и ртах = h (Wc) Для конкретной установки, и величину потребной энергии Wc; заполняемое про-



6.21. Схемы разделительных операций и зависимости, определяющие критические деформации

на режущей кромке инструмента

Операция

Зависимость

Пробивка круглых отверстий:

без опоры 10 <] < d0/S3 < 30

Г

с опорой d0/SB > 30

.<-s >

ч,-*.[ г(Г -(й:Г']-

Пробивка прямоугольных отверстий: без опоры

!кр = 1 [(6Д)0.-6о.о25-о.о9( )°--] о.4

с опорой

°s кр

in (i+6£)

/ Д 40,343 0,535 [-Г755--) X

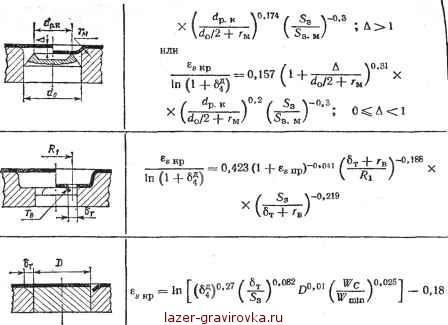

Пробивка с отбортовкой

Рельефная формовка с пробивкой отверстия

Вырубка круглых деталей


Примечание. В формулах Wc/min - отношение запасаемой в батарее энергии К минимально потребной для операции, обычно принимаемое равным 2; s3 м - масштабное значение толщины заготовки, принимаемое равным 1 мм; es Пр - предварительная толщинная деформация, полученная при рельефной формовке, предшествующей разделению материала.



1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 [ 169 ] 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240



© 2018 ООО "Стрим-Лазер": Лазерная гравировка.
Все права нотариально заверены. Копирование запрещено.
