12 3

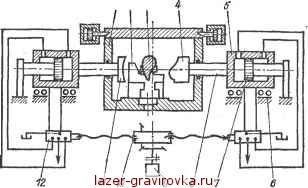

Рис. 1.20. Кинематическая схема специального станка ЛЭ-198 для одновременной двусторонней ЭХО профильной части турбинных лопаток:

1 - рабочая камера; 2 -- технологическая оснастка; 3 - заготовка; 4- правый ЭИ; S - гидроцилиндр для перемещения ЭИ; 6 - опоры качения; 7 - поршень; 8 -* электрододержатель; 9 -- шаговый электродвигатель управления потоком масла; 10 - резьбовая пара; 11 - левый ЭИ; 12 - золотник для распределения потока масла в гидроцилиидре

1 I I


с

о

3 z±

9 2 S

I-©-Щ

Рис. 1.21. Общий вид станка 4401 для ЭХМ:

1 -- пульт управления; 2 - электрододержатель; 3 - пиноль; 4 - ручка перемещения пиноли; 5 - разъем подключения ручного штемпеля; 6 - головка; 7 - стол; 8 блок электроснабжения (ИП)

Рис. 1.22. Блоки структурной схемы ИП серий ВАК и ВАКР:

1 - питания; 2 защиты и сигнализации; 3 управления тиристорами; 4 - автоматического регулирования; 5 = тиристоров



Форма напряжения

X арактеристика

Применение

ш

Однополярная постоянная; напряжение U в течение времени т колеблется от U1 до U2 в небольших пределах

ЭХО при значениях МЭЗ более 0,1 мм; обеспечивает максимальную производительность

и

Постоянная с изменяющейся полярностью

ЭХП, ЭХТ, ЭХШ

и

Однополярная импульсная

ЭХО при значениях МЭЗ до 0,05-0,1 мм

т

изменять полярность напряжения на выходе. Выпрямители ВАК и ВАКР являются управляемыми. Их структурная схема приведена на рис. 1.22. Статические выпрямители ИПП - неуправляемые.

При выполнении ЭХО в непрерывном и импульсном режимах применяют источники питания серии ИПТУ (рис. 1.23). В них предусмотрено плавное регулирование напряжения или тока с помощью тиристорного регулятора, а также получение импульсного тока с регулируемой скважностью импульсов.

В табл. 1.43-1.45 приведены технические характеристики ИП указанных типов.

Токоподводы. Различают токоподводы, соединяющие ИП со станком и подводящие ток непосредственно к электродам.

Основные требования к токоподводам: минимальные потери электрической энергии; коррозионная стойкость к воздействию электролитов; надежность в работе; безопасность обслуживающего персонала.



Конструктивно токоподводы выполняют неподвижными и подвижными. Первые подразделяются на разъемные и неразъемные. Неразъемные обычно соединяют токоведу-щие шины от ИП со столом и электродержателем станка, а разъемные - стол и электродержатель с заготовками и ЭИ. К разъемным токоподводам предъявляют следующие требования: обеспечение удобства и надежности уста-


Рис. 1.23. Блоки электрической схемы источника питания серии ИПТУ с плавным регулированием напряжения на электродах:

1 - датчиков; 2 - управления; 3 - импульсного режима; 4 регулирования; 5 - защиты от перегрузки

новки, базирования и крепления заготовок и ЭИ; независимость влияния силовых воздействий прижимов токопод-водов на точность базирования заготовки ЭИ; максимальное быстродействие при замене заготовок и переналадке приспособления и ЭИ; предотвращение возможности порчи от воздействия электролита и тока (для этого рекомендуется применять резиновые и пластмассовые чехлы).

Подвижные токоподводы предназначаются для передачи тока вращающимся (перемещающимся) при работе деталям и узлам станка. Их, как правило, применяют при выполнении таких операций, как ЭХШ, ЭХАП, ЭХАУЗ и др. По этим токоподводам протекают токи 5000 А при рабочем напряжении 6-24 В в диапазоне окружных ско-
