Неполадки

Возможная причина

Способ устранения

Значение / постепенно возросло и превысило допустимую величину

Повысилось С/в на электродах

Отладить систему стабилизации

Величина / постепенно снизилась ниже допустимого значения

Понизилось Ua на электродах

Понизилась tg

Отрегулировать систему подачи воды, охлаждающей бак с электролитом

f 1.69. Способы предотвращения погрешностей при ЭХПр глубоких отверстий

Погрешность

Причина возникновения

Способ предотвращения

Диаметр обработанного отверстия больше заданного

Концентрация электролита выше предусмотренной

Проверить рэ и при необходимости добавлением воды довести до требуемой

Скорость рабочей подачи ЭИ ниже установленной

Отрегулировать скорость рабочего перемещения ЭИ

UM на электродах выше заданного

Отрегулировать значение UB

На отдельных участках обработанного отверстия наблюдается увеличение его диаметра (бочкооб разность)

Периодическое прекращение рабочей подачи при включенном ИП

В случае прекращения рабочей подачи ЭИ выключить ИП

Повторное электрохимическое растворение ранее обработанного участка отверстия

После замены ЭИ перемещением пиноли станка активную поверхность ЭИ поместить в положение, при котором прекратился процесс; включить ИП



Погрешность

Причина озпвкновения

Способ предотвращения

Нарушена перпендикулярность оси обработанного отверстия

На базовых поверхностях приспособления, стола станка или ЭИ имеются забоины, царапины, частицы кристаллов соли и другие дефекты

Удалить забоины и протереть базовые поверхности приспособления, стола станка или ЭИ

Перекос или несовпадение осей направляющей втулки приспособления и ЭИ

Выверкой положения приспособления и ЭИ добиться их

СООСНОСТИ

модели 4А423ФЦ производят 20 %-ной концентрации при tB Режимы операции:

рвх, кПа ........ 785+.50

Рвых. Па........ 195

%, мм/мин........ 1,5±0,05

Ue, В........ . 12+0,25

Электрохимическое прошивание многоместным ЭИ одновременно четырех прямоугольных окон в плоских заготовках из стали 12Х18Н9Т (рис. 1.34, а) выполняют в приспособлении (рис. 1.34, б) на станке модели 4А423ФЦ при подаче электролита через полые ЭИ. Высота рабочего пояска 1 мм; ширина его активной части 5 мм. Электролит - NaN03 25 %-ной концентрации при 4 = 30±3 °С. Режимы операции:

Рвх, кПа ........ 400

ь'и, мм/мин........1 ±0,05

Щ, В..........12±0,25

с электролитом NaN03 = 30 ± 3 °с.


Рис. 1.-33. Приспособления для ЭХПр полостей турбинных лопаток и схема подачи электролита:

1 - ось эксцентрика; 2 - эксцентрик; 3 - эластичная прокладка; 4 - уплотнение; 5 - пиколь станка; 6 - обойма с накопительной камерой; 7 - ЭИ; 8 - корпус; 9 - заготовка



Шестигранное отверстие в термообработанной заготовке из стали Р9 (рис 1.35, о) в предварительно выполненным отверстием диаметром 10 мм [371 обрабатывают ЭХПр с помощью ЭИ (рис 1.35, б), активная часть которого

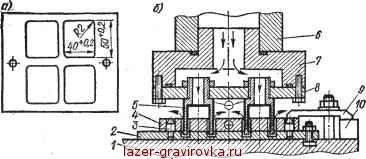

Рис. 1,34. Заготовка (а) с прямоугольными окнами и приспособление (б) для их обработки многоместным ЭИ:

1 = стол станка; 2 в основание приспособления; 3 - фиксатор для ориентирования заготовки; 4 я заготовка; б и ЭИ с- ЭИП; 6 -i пиноль станка; 7 = электрододержатель; 8 - подэлектродная плнта; 9 - прижим; 10

опора

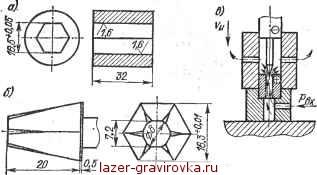

Рис. 1.35. Матрица (а) штампа для высадки головок болтов, ЭИ для ЭХПр ее отверстий (б) и схема операции (е)

имеет конусную форму, по схеме с подачей электролита через отверстие в заготовке (рис. 1.35, в). Электролит - NaN03 50 %-ной концентрации. Режимы обработки рвх = = 1600 кПа; рвых = 600 кПа; ии = 7 мм/мин; Ug = = 10 В; / = 200 А. Операция может выполняться на станках модели -4412 или 4А423ФЦ; основное время операции тэ = 7 мин.
