Форма обрабатываемой поверхности

Операция

Точность размеров, мм

Режим ЭХО

Способ подачи электролита в МЭП

Скорость ЭХО, мм/мин

эхок полостей ковочных штампов ной до 10 мм

ручьев глубн-

0,1-0,15

Импульсно-цнклнческнй

Боковой

0,08-0,1

0,3-0,7

Прямой с противодавлением

0,3-1,5

эхок полостей ковочных штампов вой более 10 мм

ручьев глубн-

0,15-0,25

Непрерывный

Прямой с введением воздуха (газа)

0,15-0,5

0,05-0,15

Импульсно-цнклнческнй

Прямой

0 05-0,1



бенностей формы обрабатываемых поверхностей. Однако неизменными при выборе режима ЭХО остаются наибольшая производительность, которая достижима при непрерывном режиме обработки; более высокая точность размеров при меньшей производительности, которая получается при обработке в прерывистом режиме - циклическом или импульсно-циклическом. Некоторые рекомендации по выбору оптимальных режимов ЭХОК и ЭХПр приведены в табл. 1.59.

Режимы ЭХОК профильной части заготовок турбинных лопаток, изготовляемых из жаропрочных сплавов, даны в табл. 1.60. В циклическом режиме обработка производится на специализированных станках ЭХО-2; в им-пульсно-циклическом на станках ЛЭ-187; МЭ-77; ЛЭ-198 или МЭ-347 в зависимости от длины обрабатываемой части заготовки.

Схема ЭХОК профильной части турбинной лопатки на станке МЭ-77 приведена на рис. 1.28.

Профильную часть заготовок турбинных лопаток из титановых сплавов, как правило, ведут ЭХО в непрерывном или циклическом режимах. Импульсно-циклический

1.60. Режимы ЭХОК профильной части штампованных заготовок турбинных лопаток из жаропрочных сплавов

Длина профиля, мм

л

ьпр' мм

% с

с

/ Достижимая точность обработки, мм

0,15

0,15

Циклический

100 200-

-200 -300

0,2 0,25

-

6-8 7-10

0,25 0,3

300-

-400

7-10

400-

-500

10-12

0,08

0,25

0,36

Импульс-

100-

-200

0,12

. 0,72

0,25

200-

-300

0,15

0,72

но-циклический

100 *

0,05

0,25

0,12

100-

-200 *

0,07

0,15

200-

-300 *

0,08

Г] и и м е ч а

NaCl.

* Заготовки

и и е. Обработка производится в 10-1Б %-ном получены точной объемной (горячен) штамповкой.



режим в этом случае не применяют из-за недостатка времени включения ИП для депассивации обрабатываемых поверхностей.

В табл. 1.61 приведены составы электролитов, применяемых при ЭХОК профильной части заготовок турбинных лопаток из титановых сплавов [2, 301; режимы этой операции даиы в табл. 1.62. При ЭХО в циклическом ре-

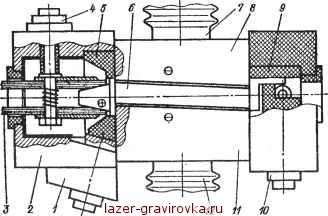

Рис. 1.28. Схема ориентирования и крепления ваготовки турбинной лопатки при ЭХОК профильной части одновременно двумя ЭИ:

1 - левый гидроцилиндр зажима заготовки; 2 основание приспособления; 3 - токоподводы; 4 - гидроцилиндр зажима токопровода; 6 - левая базовая опора; 6 - заготовка, 7 - плунжер подачи ЭИ; 8 - ЭИ; 9 - правая базовая опора; 10 - правый гндроцнлиндр зажима заготовки; 11 - ЭИ; 12 - плунжер подачи ЭИ

жиме с продолжительностью включения ИП менее 3 мин качество обработанных поверхностей резко снижается.

Рабочие элементы ковочных штампов и пресс-форм выполняют ЭХОК при следующих основных технологических переходах: ориентирование заготовки относительно ЭИ; крепление ее на столе станка с одновременным присоединением токоподводов; ЭХО одного или сразу нескольких рабочих элементов; промывка обработанной заготовки и оснащения.

Базовые плоскости заготовок должны иметь исходную высоту шероховатости не более Rz = 1,25 мкм; их плоскостность не должна быть ниже 0,02 мм на 150 мм длины.

Наибольшая производительность ЭХОК рабочих полостей и ручьев ковочных штампов и пресс-форм достигается за счет различных сочетаний режимов ЭХО: не-
