Типовая форма заготовки

Операция

Тип станка

PC нли РЖ

м/с

О, В

z, мм

Кольцо (D = 500 -800 мм; Н = 150 -200мм)

Обработка торцов

Обработка наружного диаметра

Токарно-карусель-ный

56 37 56 37

5,0 1,0

3,5 0,9

20 3 10

Образец для механических испытаний (D. 10 мм)

Обточка

Кругло-шлифоваль' ный

29-30

0,3- 1,0

Зубчатое колесо (Dig; < 300 мм)

Обработка зубьев методом обкатки

Зубофре-зерный

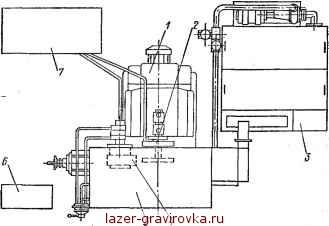

Рис. 3.30. Установка для ЭКО пазов:

/ - базовый горизонтально-фрезерный станок; 2 - ЭИ (D = 250* 400 мм, Чш - 10*50 мм, 1>эи = 35 м/с); 3 - насосная станция; 4 - иевращающаяся заготовка: 5 - ванна; 6 - пульт управления; 7 - источник тока (Р = = 250 кВт, £/х х = 22*48 В, 7р = 4*5 кА)

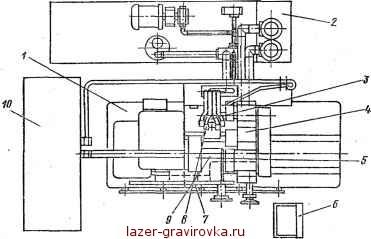

Рис. 3.31. Установка для ЭКР заготовок из труб:

1 - базовый токарио-револьвервый станок модели 1П365; 2 - гидравлическая станция: S - ЭИ (Оэи = 600 мм, Ндн = 3 мм, ьш = 21 а. 32 м/с); 4 - устройство подачи РЖ под давлением 2,5 МПа; 5 - шпиндельная головка; 6 - пульт управления; 7 - защитный кожух; 8 - сопла для подачи РЖ . 9 - заготовка (D < 200 мм); 10 - источник тока (Р - 140 кВт, Сх х= = 25е45 В, /р = 0,62,5 кА)

нием; на рис. 3.29 - для ЭКО конусов (токарно-карусель-ный станок 1550, Р == 450 кВт). На рис. 3.30, 3.31 представлены установки для ЭКО пазов, ЭКР вращающихся заготовок.

Список литературы

1. Витлин В. Б., Давыдов А. С. Электрофизические методы обработки в металлургическом производстве. М.: Металлургия, 1979. 159 с.

2. Размерная электрическая обработка металлов/Б. А. Артамонов, А. Л. В и ш н и ц к и й, Ю. С. В о л к о в и др. М.: Высш. шк., 1978. 336 с.

3. Ушомирская Л. А. Опыт электроконтактной обработки металлов. Л.: ЛДНТП, 1979. 22 с.

4. Ушомирская Л. А., Калошин И. В., Витлин В. Б. Исследование технологических возможностей электроконтактной н электроконтактно-абразивной резки сталей и сплавов Обеспечение роста производительности труда и качества деталей на основе применения прогрессивной технологии, оснастки и инструмента. Л.: ЛДНТП, 1982. 94 с.

5. Ушомирская Л. А., вашиненко В. Г., Ильин А. В. Автоматическое регулирование при электроконтактной обработке плоскостей и пазов Комплексная механизация и автоматизация процессов и оборудования для электрообработки. Л.: ЛДНТП, 1985. 75 с.

6. Электрофизические и электрохимические методы обработки материалов/Б. А. Артамонов, Ю. С. Волков, В, И. Дрожа-лова и др, М.: Высш. шк., 1983. 208 с.
