Глава 3

ЭЛЕКТРОКОНТАКТНАЯ ОБРАБОТКА

Электроконтактная обработка (ЭКО) является разновидностью ЭЭО и относится к числу перспективных методов, позволяющих достигать высокой производительности обработки высокопрочных конструкционных металлических материалов при использовании относительно несложных оборудования и технологии. ЭКО применяют в различных отраслях машиностроения: при разрезании заготовок, отрезке литниковых прибылей, обработке цилиндрических, конических и плоских поверхностей заготовок, зачистке отливок от заливов и т. д.

3.1. СУЩНОСТЬ, КЛАССИФИКАЦИЯ И КИНЕМАТИКА ПРОЦЕССОВ

Сущность процесса. ЭКО основана на электроэрозионном разрушении электрода-заготовки под воздействием электродуговых разрядов между вращающимися заготовкой и электродом-инструментом (ЭИ). Эти разряды - результат пробоя межэлектродного промежутка (МЭП). При ЭКО выделяется большое количество теплоты, что приводит к нагреву и мгновенному расплавлению металла заготовки в зоне действия дуги и выбросу расплавленного металла. В МЭП при этом образуются пары, а продукты эрозии выбрасываются ЭИ за счет разрядов, потока рабочей жидкости (РЖ) или среды (PC) л центробежных сил. Продукты эрозии характерны наличием оксидов, что не приводит, однако, к возникновению короткого замыкания. ЭКО (рис. 3.1) осуществляют при подаче в МЭП переменного или постоянного (выпрямленного) тока в PC (воздух) или РЖ Ш. В первом случае / = = 15 20 кА, во втором - / < 9 кА. Дуговой разряд характеризуется малым падением напряжения (U = 12 ~ ~ 60 В) и высокой плотностью тока (до 60 А/мм2). Существует несколько видов разрядов тока при ЭКО (табл. 3.1)

Цель РЖ - локализация электрического разряда, обеспечение его целенаправленного движения, интенсификация удаления продуктов эрозии, охлаждение ЭИ




Рис. 3.1. Принципиальная схема ЭКО:

/ - сопло подачн РЖ; 2 - ЭИ;

3 щеточное устройство;

4 - заготовка (вэц =* окружная скорость ЭИ; юв - скорость рабочей подачи заготовки)

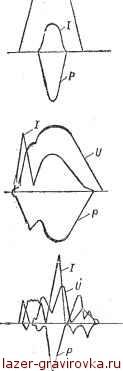

3.1. Разряды тока при ЭКО

Вид разряда

U, В

Осциллограмма

Контактный (разряды размыкания)

Контактно-дуговой (чередующиеся контактные и дуговые разряды)

Дуговой

24-60




и заготовки (ЭЗ) и повышение параметров качества поверхностного слоя заготовки. Имеется две схемы подачи РЖ в МЭИ: поливом при давлении струи р 0,3 МПа и погружением 13].

Выходными технологическими показателями ЭКО являются: производительность Q; удельный расход электроэнергии q; качество обработанной поверхности заготовки, которое характеризуется параметром шероховатости Rz (мкм), зоной термического влияния (ЗТВ), микро-

ако ь

Контактная В Воздухе

КонтаитноЗуго -Вал В Воздухе и жиВности

Дуговая В жидкости

Операции ЭКО

5. 5; 4j t-t,- qj t:

11 1

I 11

ОС со

8l 1 §

I s §

Рис. 3.2. Классификация ЭКО

твердостью HV (МПа), численным значением и знаком остаточных напряжений оч (МПа).

Классификация ЭКО. Ее классифицируют по напряжению и характеру разряда (рис. 3.2): контактная, контактно-дуговая и дуговая.

Кинематика. Кинематические схемы ЭКО для обработки отверстий, пазов, плоских поверхностей и резки заготовок приведены в табл. 3.2 (2, 61.

3.2. РАБОЧИЕ ЖИДКОСТИ И СРЕДЫ

Рабочая среда ЭКО оказывает на заготовку следующие воздействия: 1) физическое - локализация разряда - способность изменять потенциал ионизации и регулировать параметры дугового разряда; 2) химическое - создание сорбционных пленок, обеспечивающих термостойкость и износостойкость ЭИ, пассивирующих пленок на продуктах эрозии, сопутствующих анодному растворению;
