рения диапазона регулирования угла к синусоидальному напряжению добавляют короткие импульсы напряжения нмп, как показано иа рис. 3.6. В этом случае диапазон регулирования составляет почти 170°. Важным преимуществом СИФУ с синусоидальным опорным напряжением является то, что среднее выпрямленное напряжение Ud преобразователя с такой СИФУ линейно зависит от Uy, как это показано на рнс. 3.7, и отношение Ud/Uy


Рис. 3 6. Рис, 3.7.

=const прн любом напряжении Uy в рабочем диапазоне.

Напряжение пилообразной формы может быть получено различными способами. Формирование пилообразного напряжения из отрезков синусоид показано на рис. 3.8, а, б. Генератор опорного напряжения в этом случае - трансформаторный (рнс, 3.8, а) и работает по принципу сложения участков синусоидальных напряжений с различными фазами. Напряжение и2с представляет собой напряжение, снимаемое со вторичной обмотки трансформатора, включенного в фазу С. У вторичных обмоток трансформаторов, включенных в фазы В и А, расположение начал н концов обмоток изменено на противоположное. В результате напряжения этих обмоток игь и м2а оказываются сдвинутыми по отношению к напряжению U2c на ±60°. Диод Д2 пропускает ток лишь в отрицательные полупериоды напряжения и2Ь, в результате чего напряжение иК2 на резисторе R2 имеет вид кривой, показанной тонкой сплошной линией на рис. 3.8, б. Диод Д1 пропускает ток только в положительные полупериоды напряжения м2а- Кривая напряжения uR\ на ре-



cTope Rl также показана на рис. 3.8, б тонкой сплошной линией. На этом же рисунке утолщенной сплошной линией показано результирующее напряжение иоп, которое и используется в качестве опорного. Рабочим являйся диапазон между точками / н 2, и он составляет 240°. для трехфазной нулевой схемы потребуется три таких трансформаторных генератора, а для трехфазной мосто-в0й - шесть.


Рис. 3,8.

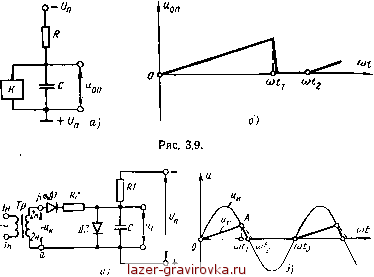

В настоящее время наибольшее применение нашел способ формирования пилообразного напряжения путем заряда конденсатора через активное сопротивление от источника постоянного напряжения и последующего быстрого его разряда. Принципиальная схема такого генератора опорного напряжения показана на рис. 3.9, а. Здесь используется начальный участок возрастания напряжения на конденсаторе С при его заряде от напряжения £/п. Коммутатор К представляет собой бесконтактный ключ, присоединенный параллельно конденсатору. Ключ управляется напряжением сети переменного тока, от которой питается тиристорный преобразователь, что позволяет синхронизировать начало заряда конденсатора с анодным напряжением и дает возможность расположить соответствующим образом опорное напряжение по отношению к анодному напряжению тиристора.

В точке О (рис. 3.9, б) коммутатор дает разрешение Еа заряд конденсатора, после чего напряжение иал налетает почти по линейному закону в функции времени.



Б момент времени co/i коммутатор закорачивает конденсатор, что приводит к его быстрому разряду. В момент времени (at2 коммутатор снова дает разрешение на заряд конденсатора. В таком генераторе диапазон регулирования угла зависит от схемы коммутатора Применение нашлн диодные и транзисторные коммутаторы.


Рис. ЗЛО.

Наиболее простая схема диодного коммутатора приведена на рнс. ЗЛО, а. Здесь напряжение ик (коммутирующее напряжение) представляет собой обычное синусоидальное напряжение, снимаемое со вторичной обмоткн трансформатора Тр. В положительный полу-пернод напряжения uR, когда точка а имеет положительный потенциал по отношению к точке Ь, диод Д2 закрыт, н под действием постоянного напряжения On конденсатор С будет заряжаться по цепи +£/п, С, Ri, -Va. Напряжение Un выбирается больше амплитудного значения ик, а параметры R1 и С - такими, чтобы за время одного полупериода коммутирующего напряжения ик напряжение на конденсаторе и$ достигало
