Вольт-амперные характеристики термисторов, рассчитанных на пропускание заметных токов, содержат два участка: 1) участок почти линейного подъема напряжения, отвечающего малым токам; и 2) участок криволинейного спада напряжения, отвечающего большим токам. На первом участке сопротивление термистора мало изменяется в связи с тем, что выделяющаяся внутри него тепловая мощность настолько мала, что она почти не сказывается на температуре термистора. Поэтому напряжение здесь растет почти пропорционально току. На втором участке характеристики электрическая мощность, теряемая в термисторе, возрастает уже настолько, что


so го о го so wo тг°с о t г з и s о 71т,ма

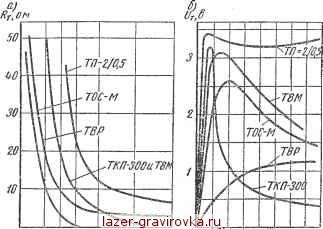

Рис. 4.16. Температурные (а) и вольт-амперные характеристики (б) (масштаб для ТОС-М надо умножить на 10)

тепловая мощность заметно повышает температуру термистора, снижая его сопротивление. Температурное снижение сопротивления опережает при этом увеличение тока, что приводит к уменьшению напряжения на термосопротивлении. Поэтому, изменяя условия охлаждения термистора, можно влиять на форму вольт-амперной характеристики.

Применение термосопротивлений в измерительных цепях иллюстрирует схема рис. 4.17, а. Здесь термосопротивление ПТС является одним из плеч измерительного моста. При некоторой начальной температуре мост сбалансирован. С изменением температуры контролируемого объекта сопротивление термистора изменяется, в связи с чем миллиамперметр, включенный в диагональ моста, изменяет свои показания.

Применение термосопротивления в системе автоматического Регулирования температуры иллюстрирует схема рис. 4.17, б. Здесь термосопротивление контролирует температуру печи. Оно



включено в цепь электромагнитного реле и питается постоянным током. Контакты реле (нормально замкнутые) размыкают цепь нагревателя печи, когда ток в обмотке реле возрастает до значения, соответствующего допустимой предельной температуре.


Рис. 4.17. Схемы применения термосопротивлений:

а - для измерения температуры; б - для регулирования температуры в нагревательной печи

§ 4.8. ИНДИКАТОРЫ РАДИОАКТИВНЫХ И РЕНТГЕНОВСКИХ ИЗЛУЧЕНИЙ

Рентгеновские лучи, применяемые при исследовании кристаллических структур веществ, а также живых тканей, возникают при торможении быстрых электронов тугоплавкими металлами (характеризуемыми большим атомным весом). Источниками рентгеновских излучений являются рентгеновские трубки, описываемые в гл. 5. Энергия рентгеновских квантов зависит от скорости возбуждающих их электронов, определяемой напряжением питания трубки. Это напряжение может лежать в широком диапазоне значений; от 20 до 1000 кэв.

Высокая проникающая способность рентгеновских лучей (оцениваемая по глубине вхождения их в вещество) объясняется относительно малым электрическим взаимодействием рентгеновских квантов с частицами вещества.

Гамма-лучи представляют собой кванты электромагнитной энергии, отдаваемые ядрами радиоактивных элементов при расщеплении нейтронов ядра на протоны и электроны или при воссоединении этих частиц в нейтральные частицы - нейтроны.

В качестве у-излучателей в технических устройствах используются создаваемые обычно искусственно радиоактивные изотопы. Такие изотопы могут иметь почти все элементы периодической системы. Некоторые из изотопов, применяемые главным образом в качестве у-излучателей, приведены с указанием их основных параметров в табл. 4.1.

К основным параметрам радиоактивных изотопов относится период полураспада, определяемый временем, в течение которого распадается половина содержащихся в веществе радиоактивных изотопов.



Таблица 4.1

Параметры некоторых из радиоактивных изотопов, применяемых в качестве -f-излучателей

Наименование изотопа

Период полураспада

Средний энергия кванта, Мэв

Кобальт-60

5,3 года

1,25

Цезий-137

33

0,67

Европий-154

16-4

0,32

Иридий-142

72 суток

0,42

Так как распад происходит по экспоненциальному закону, то период полураспада остается величиной неизменной, независимой от начала отсчета и начального количества изотопов в веществе.

Гамма-излучение многих элементов идет одновременно с Р-излу-чением, представляющим собой электроны, вылетающие из ядра, зотопы, которые характеризуются преимущественным Р-излуче-нием, приведены в табл. 4.2

Таблица 4.2

Характеристики некоторых радиоактивных изотопов, применяемых главным образом в качестве р-излучателей

Наименование изотопа

Период полураспада

Средняя эпергш кванта, Л1эв

Коба.чьт-40

1,4- 109 лет

0,51

Стронций-90

199

0,61

Цезий-134

2,3 года

0,024

Цезий-144

286 суток

0,084

Альфа-лучи, представляющие собой потоки ядер гелия (в состав которых входят два протона и два нейтрона), выбрасываются тяжелыми элементами (радий-226, радон-222, уран-235, плуто-ний-239 и др.). Значение энергии, которую несут с собой а-ча-стицы, лежит в пределах 2-8 Мэв.

Альфа-излучатели применяются реже, чем у- и Р-излучатели, в связи с меньшей проникающей их способностью, а также более высокой стоимостью радиоактивного вещества.

Меньшая проникающая способность а-частиц обусловлена высокой интенсивностью их взаимодействия с окружающей средой. Например, пробег а-частиц в воздухе до потери ими значительной части их начальной энергии не превышает нескольких сантиметров.

Взаимодействие со средой сводится к ионизации молекул вещества, причем интенсивность такой ионизации измеряется десятками тысяч актов на сантиметре п ти. П ть, который проходят
