Недостатком такого вида генераторов является относительно небольшой коэффициент использования напряжения питания из-за большого внутреннего падения напряжения в лампах (большое R{). В рассматриваемой схеме генератора развертки этот недостаток усугубляется еще и тем, что для линейного рабочего участка используется лишь относительно небольшая часть напряжения питания.

б] Полупроводниковый генератор развертки

Из большого числа предложенных вариантов схем выполнения полупроводниковых генераторов развертки рассмотрим две простейшие схемы, одна из которых относится к генератору, работающему

в ждущем режиме, а другая - к генератору, работающему в автоколебательном режиме.

Схема ждущего генератора развертки приведена на рис. 3.21, а, а диаграммы, иллюстрирующие режим ее работы, представлены на рис. 3.21, б, в, г.

Конденсатор С, с выходных зажимов которого снимается напряжение развертки, заряжается через сопротивления Rlt R2, RK и внутреннее сопротивление диода гл. Транзистор Т в зарядный периодзаперт, так как на его базе положительный потенциал + U6, получаемый от источника смещения +Еб. Разряжается конденсатор через сопротивление R и транзистор Т, когда он отпирается отрицательным импульсом UBX (см. рис. 3.21, б).

Разрядный ток поддерживается на малоизменяющемся уровне благодаря тому, что конденсатор С выполняет одновременно и функции звена отрицательной обратной связи. Действие этой связи сводится к тому, что при малейшем снижении разрядного тока уменьшается падение напряжения на сопротивлении R, что приводит к увеличению отрицательного потенциала на базе (см. рис. 3.21, г) и к усилению тока через триод. Тем самым компенсируется (с небольшой погрешностью) возникающее снижение разрядного тока.

При постоянстве разрядного тока напряжение на конденсаторе убывает линейно во времени (см. рис. 3.21, в).

Разрядный интервал, характеризующий длительность рабо чего участка на зубце пилы, равен [27]

h = IRC. (3.85)


Рис. 3.21. Электрическая схема полупроводникового генератора развертки, работающего в ждущем режиме (а); диаграммы, иллюстрирующие режим работы (б - г)



Значение коэффициента i дает отношение (3.82). Напряжение смещения выбирается исходя из следующего неравенства [27]: гу,

E6EK + RIKOmsK, (3.86)

где R - Rx + R2 + rR - суммарное сопротивление во входной

цепи транзистора. Амплитуда отрицательного входного сигнала UBX, длительность которого выбирается обычно с некоторым превышением против tx (1,1-1,2 tx) для получения полного разряда конденсатора С,

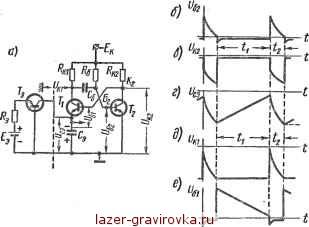

Рис. 3.22. Электрическая схема полупроводникового генератора развертки, работающего в автоколебательном режиме (а); диаграммы, иллюстрирующие режим работы (б-е)

должна обеспечить закрытие диода Д и необходимое значение базового тока 1б, соответствующее выбранному разрядному току.

Небольшое корректирующее сопротивление г (порядка 100- 200 ом) вводится в схему для избежания начального скачка напряжения в момент перехода к разрядному режиму. Ход разрядного напряжения при отсутствии сопротивления г и при оптимальном го значении гопт показывают сплошные и пунктирные прямые на рис. 3.21, в.

Схема полупроводникового генератора развертки, работающего в режиме автоколебаний, приведена на рис. 3.22, а, а диаграммы,иллюстрирующие режим его работы, представлены на рис. 3.22, б -е.

Рабочим конденсатором, определяющим выходное напряжение генератора развертки, является Сэ. Он заряжается через триод Т\ и сопротивление RKl, а разряжается через триод Тв и его вход-



ную цепь. Благодаря тому что во входную (эмиттерную) цепь триода Ts включены постоянное напряжение смещения Еэ и сопротивление Rs, коллекторная цепь триода пропускает неизменный ток, являющийся одновременно разрядным током конденсатора С3, чем обеспечивается высокая линейность на рабочем участке tt зубца кривой (см. рис. 3.22, г).

Вся правая часть схемы (по отношению к пунктиру), представляющая собой несколько видоизмененную схему мультивибратора, выполняет функции регулирования длительности закрытого tx и открытого 4 состояний 7\.

Открытое состояние Тг поддерживается отрицательным потенциалом в точке К2 при закрытом Т2. В свою очередь закрытое состояние Т2 поддерживается положительным потенциалом в точке Б2, пока через R6 и открытый триод Тх проходит разрядный ток времязадающего конденсатора Сб. В процессе разряда этого конденсатора положительный потенциал в точке Б2 снижается до нуля (см. рис. 3.22, б) и триод открывается (см. рис. 3.22, в). Это приводит к запиранию триода 7\ (см. рис. 3.22, г), поскольку потенциал его базы снижается до значения, близкого к нулю, в то время как потенциал эмиттера Тг отрицателен (конденсатор Сэ заряжен). Это равносильно появлению положительного потенциала на базе Тх (см. рис. 3.22, е) по отношению к эмиттеру Тх.

Вынужденный переходный процесс ускоряется, как и в других релаксационных схемах, в связи с наличием петли обратной связи.

Время рабочего хода [27]

t1=V &>) (3.87)

где /разр - разрядный ток конденсатора, опреде-

ляемый параметрами цепи триода Тэ; Um = Ек - RKIpa3p - максимальное значение напряжения на вершине зубца.

Достоинством транзисторных генераторов является достаточно высокий коэффициент использования напряжения питания но абсолютные значения этого напряжения ограничены пробивными напряжениями транзисторов (30-50 в). Более высокие значения максимального напряжения у генераторов развертки достигаются при применении полупроводниковых тиристоров, рассматриваемых в гл. 6.

§ 3.9. ОГРАНИЧИТЕЛИ И ФОРМИРУЮЩИЕ ЦЕПИ

Рассмотрим еще три вида формирования импульсов, которые часто используются в импульсной электронике. Одним из них является преобразование кривых напряжения синусоидальной формы в импульсы трапецеидальной формы. При круто нарастающих и спадающих сторонах трапеции такие импульсы приближаются
