Rs> - ~~f 6(3.67)

Емкость в цепи эмиттера выбирается из условия превышения постоянной времени RaCa в цепи смещения времени пролета неосновных носителей тк = - в базе триода не меньше, чем в 30-50 раз;

Ь>Щ£. (3.68,

Максимально достижимая частота переключений Fmax в триггере с раздельными входами может быть найдена с помощью (3.60):

/Гшах = Г-- = -1 =*р^1,5/в. (3.69)

ьпер min я 4

Триггер с общим входом, у которого tnep mIn = 5тк, имеет частоту

f x = --l,2fe. (3.70)

По формулам (3.69) и (3.70) может быть выбран триод, когда задана предельно необходимая частота переключений Fmax триггера.

§ 3.6. МУЛЬТИВИБРАТОРЫ

Двухпозиционные формирователи периодически повторяющихся прямоугольных импульсов называются мультивибраторами. В отличие от блокинг-генераторов, формирующих импульсы относительно малой продолжительности и большой скважности, импульсы мультивибраторов могут изменяться в широких пределах (от микросекунд до несколько десятков секунд), причем паузы имеют тот же порядок продолжительности, что и импульсы. У симметричных мультивибраторов, в частности, они равны между собой.

Простейшая схема полупроводникового мультивибратора приведена на рис. 3.18, а Здесь, как и у триггера, два триода, связанные между собой цепями обратных связей. Эти цепи содержат конденсаторы Сг и С2. Вместе с токоограничивающими сопротивлениями i и jR2, присоединенными непосредственно к отрицательному полюсу источника питания, конденсаторы выполняют функции времязадающих цепей, определяющих длительность импульсов и пауз.

Режим работы несимметричного мультивибратора иллюстрируют временные диаграммы рис. 3.18, б-д. Они относятся к триоду 1\ .и связанному с ним конденсатору Сг.

В интервале времени tx триод Тг открыт, а в интервале t2 - заперт. Триод Т2, наоборот, заперт в течение времени tlt а в интервал времени t2 открыт. Поэтому те же диаграммы, но сдвинутые на интервал t1} иллюстрируют режим работы триода Т2 и связанного JF ним конденсатора С2.



В начальный момент времени t0 (см. рис. 3.18, б) открывается триод 7\ под действием отрицательного импульса тока (см. рис. 3.18, е), возникающего в его базе в связи с прекращением прохождения разрядного тока конденсатора С2 через сопротивление R2.

Триод Тг открывается не мгновенно, а в течение некоторого промежутка времени tnepex, пока под действием цепей обратной связи происходит прогрессивное нарастание отрицательного базового тока в открываемом триоде и уменьшение отрицательного, а затем повышение положительного потенциала на базе запираемого триода Т2.

Переходный процесс, связанный с инерционным действием триодов, который может быть назван внутренним, в диаграммах

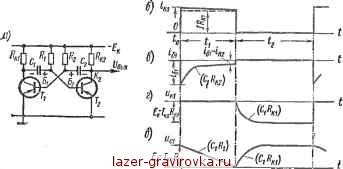

Рис 3.18. Электрическая схема мультивибратора (а); временные диаграммы, иллюстрирующие режим его работы (б - д)

рис. 3.18, б-д не учтен, поскольку длительность его несоизмеримо мала по сравнению с длительностями импульса и паузы tt и t2. Последние определяются переходными процессами во внешних цепях (цепях смещения и коллекторных цепях).

Открытое состояние триода Тх поддерживается в течение времени tx суммой токов, проходящих через его базовую цепь: а) зарядного тока конденсатора С2, экспоненциально спадающего с постоянной времени C2RK2, и б) тока, проходящего через R2, сохраняющего в течение времени tx почти неизменное значение.

Для того чтобы режим мультивибратора был устойчивым при возможных колебаниях напряжения питания -Ек, базовый ток, проходящий через R2, должен обеспечить и после заряда конденсатора С2 режим насыщения открытого триода.

Пока триод Tj открыт, через него проходит разрядный ток конденсатора Сх, экспоненциально спадающий с постоянной времени CXRX (см. рис. 3.18, б), и коллекторный ток гк1, проходящий через коллекторное сопротивление RKl. Постоянные времени заряда и разряда конденсаторов указаны на диаграммах.



Внутреннее падение напряжения в открытом триоде 7\ при работе его в режиме насыщения настолько мало, что на диаграммах (рис. 3.18, г) оно принято равным нулю.

Длительность t± определяется ходом изменения напряжения на конденсаторе С\ (см. рис. 3.18, д).

Триод Т2 начинает открываться тогда, когда потенциал на его базе переходит от положительных через нулевое к отрицательным значениям. При этом вновь развивается внутренний переходный процесс, приводящий к полному открытию триода Т2 и закрытию триода Тг.

Минимальная длительность внутреннего переходного процесса имеет место при

CRK = Зта (3.71)

и может быть найдена из выражения

tiiep. min - 4ТК =-, (3.72)

где R-токоограничивающее сопротивление; R - нагрузочное сопротивление.

В течение второго полупериода t2, когда открыт триод Т2, происходит заряд конденсатора С\ с постоянной времени C±RKl и разряд конденсатора С2 с постоянной времени C2R2.

В зависимости от того, какой из двух коллекторов является выходным электродом мультивибратора, длительность выходного импульса соответствует tx или t2.

Связь между длительностями импульса, паузы и параметрами времязадающих цепей RxCx и R2C2 может быть найдена по изменению напряжения на разряжающемся конденсаторе. В общем виде это изменение определяется равенством

Uс = Uсо + (£/Ск - Uод (1 -е~ Ж), (3.73)

где Uco - начальное напряжение на конденсаторе в период разряда; Uck- конечное его значение.

Значение Uc0 равно конечному значению напряжения Ек - /к0к .ра конденсаторе в предшествующий зарядный период. Вычитаемое Лад^к появляется здесь потому, что у запертого триода через его коллекторное сопротивление проходит тепловой ток /к0, и падение напряжения, вызываемое им, снижает зарядное напряжение на Конденсаторе.

Конечное напряжение UcK конденсатор имел бы тогда, когда °н был бы отсоединен от базы триода и мог свободно перезаряжаться. Переключение триодов происходит в момент t - tu когда = 0. Поэтому подставляя эти значения в (3.73), а также начальное и конечное значения напряжения на конденсаторе, получаем

*д-ДА1п 2Ч^Г^- (374)
