входных напряжений, поданных на разные входы. В рассматриваемой схеме звено обратной связи присоединено через эмиттерный повторитель (с триодом Т2), обладающий большим входным сопротивлением. В этом случае сохраняется высокая крутизна нарастания и спада амплитудно-частотной характеристики у двойного Т-образного моста как фильтра, что обеспечивает высокую селективность усилительного каскада.

§ 2.13. УСИЛИТЕЛИ ПОСТОЯННОГО ТОКА

а) Характерные особенности

I Основной особенностью усилителей медленно изменяющихся величин, называемых усилителями постоянного тока, является непосредственная (гальваническая) связь между каскадами, когда нет реактивных элементов (емкостей и индуктивностей). При таком соединении каскадов через усилитель проходят и усиливаются не только полезный переменный сигнал, но и флюктуации, обусловленные нестабильностью источников питания, изменением электрических параметров схемы, а также наводками извне. Флюктуации, часто содержащие и постоянную составляющую, приводят к дополнительному изменению во времени мгновенных значений выходного напряжения и тока. Такие флюктуации появляются не только при наличии полезного сигнала, но и в его отсутствие. Они характеризуют временной дрейф усилителя.

У полупроводниковых усилителей к временному дрейфу, вызванному указанными причинами электрического характера, добавляется еще нестабильность выходного напряжения, вызванная влиянием колебаний температуры окружающей среды (температурный дрейф) = Величина результирующего дрейфа учитывается по изменению выходного напряжения за определенный промежуток времени при отсутствии или неизменном значении входного сигнала.

Для однозначности сравнения и сопоставления величины дрейфа с полезным входным сигналом напряжение дрейфа часто приводят к входу усилителя путем деления выходного напряжения дрейфа на коэффициент усиления.

Важным показателем качества усилителей постоянного тока является минимально достигаемый дрейф. У полупроводниковых усилителей основную долю в дрейфе составляет температурный дрейф, поэтому ламповые и полупроводниковые усилители рассматриваются раздельно.

б) Ламповые усилители

Непосредственное сочленение каскадов в усилителях постоянного тока связано прежде всего с необходимостью надлежащего согласования потенциалов у выхода предыдущего и входа



последующего каскадов. В ламповых усилителях это достигается: 1) снижением с помощью потенциометра (делителя напряжения) потенциала точки связи анодной цепи предыдущего каскада с сеточной цепью последующего (рис. 2.57, а) или 2) повышением потенциала катода последующего каскада по сравнению с предыдущим (рис. 2.57, б).

Результирующий коэффициент усиления двухкаскадного лампового усилителя с потенциометрической связью

Ku = KuiKutf, (2.180)

где у = -5-р5--коэффициент передачи напряжения потенцио-

Kui и Ки2 - коэффициенты усиления напряжения первого и второго каскадов.

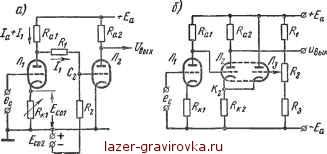

Рис. 2.57. Схемы ламповых усилителей постоянного тока: а - с потенциометрической связью, б- с катодно-связанным каскадом

Регулируемое сопротивление автосмещения RKl, внесенное в цепь катода лампы Лх первого каскада с целью установления оптимального режима покоя, снижает в связи с появляющейся обратной связью коэффициент усиления напряжения Ку В соответствии с (2.34а) он равен

Ки1~ /?и+/?и+5?в (1*1+1) (2-181)

Коэффициент усиления напряжения второго каскада определяется непосредственно по формуле (2.34).

Повышение потенциала катода при втором варианте выполнения усилителя (см. рис. 2.57, б) достигается за счет падения напряжения в катодном сопротивлении RK2 от проходящих через лампы Л2 и Л3 постоянных токов. Лампа Л3 входит в каскад, у которого вход осуществлен со стороны катода, а сетка заземлена через делитель напряжения (каскад с заземленной сеткой) [9]. Катодное сопротивление Rk2 является в этом случае общим у ламп Л2 и Л3, образующих составной каскад, называемый каскадом с катодной связью. Коэф-



фициент усиления такого каскада может быть найден из (2.34а), в которое в качестве результирующего сопротивления Rpea входит параллельное соединение нагрузочного RKZ и входного сопротивления каскада с заземленной сеткой. В рассматриваемом каскаде последнее равно выходному сопротивлению катодного повторителя

Ri3 ц+1

В том случае, когда Ri2 = Ria

Г> , 1 + ЯкгЯ<2 1с) 1 с,г)\

Ре3-/? I *ft ~ЯК2 ОН 1) + /? (ЛЙ

Подставляя Ярез в (2.34а) и пренебрегая Ri2 в знаменателе по сравнению с RK2 (р. + 1), получаем коэффициент усиления катодно-связанного каскада:

/f Н Яа2 Н Яа2 /г) i оо\

+ + (, + 1) + 2

Результирующий коэффициент усиления двухкаскадного усилителя равен

KU=KU1KUZ= Rn + Rn + finfa+l) (2,184)

Дрейф в приведенных вариантах схем усилителей постоянного яока значителен. Он достигает (при отнесении к входу усилителя) нескольких десятков милливольт за сутки. Для восстановления (подрегулировки) исходного нулевого режима предусмотрены, как уже говорилось, сопротивление RKl в первой схеме и R2 во второй (см. рис. 2.57).

Меньший дрейф дают балансные усилители постоянного тока. Одним из основных вариантов таких усилителей является параллельно-балансный каскад (рис. 2.58, а). Лампы включены параллельно, и катоды их связаны общим сопротивлением RK. Входной сигнал ес распределяется между входными сопротивлениями Rcl и Rc2. При этом сигнал в цепи сетки одной лампы суммируется с напряжением смещения Ес0, возникающим на катодном сопротивлении-RK, а сигнал в цепи сетки второй лампы вычитается из напряжения смещения. В результате с появлением входного сигнала ток в одной лампе уменьшается, а в другой возрастает на такую же величину. Выходное напряжение UBbJX равно в этом случае разности анодных потенциалов. При симметрии анодных цепей UBblx в два раза превышает изменение потенциала на аноде каждой из ламп. Так как и входной сигнал делится между равными сопротивлениями Rcl и Яс2, то коэффициент усиления параллельного балансного каскада остается таким же, как и в простом однокаскадном усилителе, без обратной связи {см. формулу (2.34)]. При этом необходимо отметить, Что коэффициент усиления балансного усилителя не изменяется,
