Коэффициент использования напряжения и к. п. д. каскада повышаются при применении в каскаде лучевых тетродов или пентодов. Это достигается благодаря круто нарастающим начальным участкам анодных характеристик у таких ламп. Нелинейные искажения при этом, однако, возрастают.

Однотактная схема, работающая в классе А, применяется обычно в предвыходных каскадах, у которых выходная мощность относительно невелика, а также в выходных маломощных каскадах, где необходимо иметь минимальный коэффициент нелинейных искажений.

В каскадах с большей выходной мощностью применяются главным образом двухтактные схемы (рис. 2.47, а), работающие в классе В или в промежуточном классе АВ, при котором

О -СО

<£соК1сз.

Режим работы такой схемы в классе В иллюстрируют диаграммы напряжения и тока, нанесенные на рис. 2.47, а возле соответствующих узлов схемы. Участки кривых напряжений ес1 и ес2, при которых лампы открыты, обозначены на диаграммах сплошными линиями. Запертым лампам соответствуют пунктирные участки этих кривых.

Лампы пропускают ток поочередно по полупериодам, как это видно из диаграммы анодных токов ial и г'я2. Эти диаграммы представлены здесь пол у синусоидами в предположении, что рабочие участки на анодно-сеточных характеристиках линейны.

Результирующий ток в первичных обмотках выходного трансформатора Тр2, а также ток во вторичной его обмотке синусоидальны.

Кривая тока, поступающего от источника питания, состоит в этом режиме из чередующихся полусинусоид, как и у кривой выпрямленного тока в схемах двухполупер йодного выпрямления, когда нет сглаживающего фильтра (см. рис. 1.23, в).

В кривую вторичного тока при отклонении кривых анодных токов от полусинусоид, кроме основной синусоиды, входят также высшие гармонические нечетного порядка, поскольку четные гармонические, как и постоянные составляющие, в первичных обмотках взаимно компенсируются. Поэтому в нагрузочную цепь попадают только основные и высшие нечетные гармонические. При этом наиболее заметную амплитуду в составе нечетных имеет третья гармоническая. Она главным образом определяет коэффициент нелинейных искажений.

Когда требования к коэффициенту нелинейных искажений являются достаточно умеренными или вовсе отсутствуют, нагрузочная способность каскада лимитируется предельно допустимым нагревом Ламп и трансформатора.



Количественный анализ режима работы двухтактной схемы может быть проведен графически с помощью сдвоенных нагрузочных диаграмм [2], что выполняется при лучевых тетродах и пентодах, и аналитически с помощью эквивалентных схем, что находит применение в схемах с триодами.

Эквивалентная схема каскада усиления мощности с триодами приведена на рис. 2.47, б. Лампы заменены параллельно включенными на общую нагрузку эквивалентными генераторами с э. д. с, равными цес. При усилении по классу В каждый из генераторов пропускает ток только в течение одного из двух полупериодов. В этом режиме параллельно работающие генераторы могут быть заменены

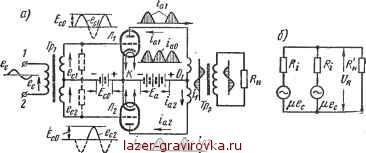

Рис. 2.47. Электрическая (а) и эквивалентная (б) схемы двухтактного лампового каскада усиления мощности, работающего в классе В

одним генератором с той же э. д. с. и тем же внутренним сопротивлением Ri3 Rt.

С помощью приведенной схемы могут быть найдены токи, напряжения и мощности. Максимуму отдаваемой мощности отвечает условие (2.142).

Коэффициент трансформации /(тр, при котором согласно (2 142) достигается нужное значение RH, определяется отношением числа витков вторичной обмотки к числу витков одной из первичных.

Предельное значение коэффициента использования по напряжению в классе В может быть доведено при применении пентодов до 0,85-0,9. При этом в двухтактной схеме к. п. д. каскада

(при х = у)

Ч = т &1тр = (°>65 - °7> Чтр- (2.145)

Найденный к. п. д. почти в три раза превышает максимально достижимый в классе усиления А, когда в каскаде применены триоды.

Этими преимуществами и объясняется то большое распространение, которое двухтактная схема получила в выходных каскадах усиления мощности.



в) Полупроводниковые кгскгды

Однотактная схема полупроводникового каскада усиления мощности приведена на рис. 2.48, а. Нагрузочная диаграмма, иллюстрирующая режим ее работы в классе А, приведена на рис. 2.48, б.

На нагрузочной диаграмме нанесено два семейства выходных характеристик. У одного из них, обозначенного сплошными линиями, в качестве параметра взят ток базы /б, а у второго, показанного пунктиром, - напряжение между базой и эмиттером U6. Первым семейством более удобно пользоваться в том случае, когда предыдущий каскад предварительного усиления или датчик, имея большое

: %J

Щ


0,8 N

цг о

Л

ы

Максимальная ,\ мощность

т

78

ч >.

ПриЫ/t

it = 1ма >>С

10 20 30 40 50МВО

UK3.8

Рис. 2.48. Электрическая схема (о) и нагрузочная диаграмма (б) полупроводникового каскада усиления мощности, работающего в классе А

выходное сопротивление, работают в режиме, более близком к источнику тока, а вторым - когда предыдущий каскад, имея малое внутреннее сопротивление, работает в режиме, более близком к источнику напряжения (эмиттерный повторитель, низкоомный датчик).

Точка покоя П0 выбрана на диаграмме вблизи гиперболы, построенной пунктиром. Эта гипербола соответствует предельно допустимой мощности, теряемой в триоде при максимально возможной температуре окружающей среды tw max. а гипербола, нанесенная сплошной линией, соответствует допустимой мощности, теряемой в триоде при номинальной температуре окружающей среды (tw0 = = 25° С).

Произведение координат £/к0 и /кп, по которым построена пунктирная гипербола, соответствует мощности
