Значительным увеличением входного сопротивления и коэффи-> циента усиления тока, получаемых у катодного повторителя при. секционированном катодном сопротивлении RK, по сравнению с внешним делителем напряжения объясняется то большое распространение, которое получил первый способ введения положительного смещения.

В области высоких частот к активной составляющей входного сопротивления добавляется реактивная составляющая. Она может быть найдена по реактивной составляющей тока, пропускаемой междуэлектродными емкостями Сса и Сск [9]:

U = /шСс.Ес + /<вСск (1 - Кц) Ес. (2.57)

Сравнивая это выражение с (2.40), можно видеть, что и реактивная составляющая входного тока у катодного повторителя много меньше, чем в каскаде с анодной нагрузкой. Следовательно, реак тивная составляющая входного сопротивления у катодного повторителя в области высоких частот много больше, чем у каскада с анодной нагрузкой.

Большое входное сопротивление в широком диапазоне частот является одним из важнейших качеств катодного повторителя.

Выходное сопротивление катодного повторителя определяется параллельно включенными сопротивлениями RK и пересчитанным в катодную цепь внутренним сопротивлением Rt лампы:

Вых = 7т4Ц-кк. (2.58)

вых М-1

Так как fx> 1, то, пренебрегая единицей в знаменателе, равенство (2.58) можно переписать в таком виде:

вых fs=i (2.59)

Большой коэффициент усиления тока, а также достигаемый режим согласования сопротивлений являются теми качествами, которые обусловливают достаточно широкое применение каскада с катодной нагрузкой в усилительных устройствах.

§ 2.5. ПОЛУПРОВОДНИКОВЫЙ ОДИНОЧНЫЙ КАСКАД

а) Схемные варианты полупроводникового каскада

Три возможных' варианта включения полупроводникового триода в схему усилительного каскада показаны на рис. 2.27, с, б и е. На рис. 2.27, а входной сигнал введен в цепь эмиттера, а нагрузоч-н°е сопротивление RH включено между коллектором и базой. Общим электродом для обеих цепей является база, поэтому этот вариант Называют включением триода с общей базой (схема с ОБ). В ламповой технике ему соответствует вариант включения с общей сеткой $р. рис. 2.21, е).



В каскаде с ОБ усиления тока получить нельзя, поскольку коллекторный ток всегда меньше эмиттерного. Поэтому и усиление мощности (достигаемое в таком каскаде благодаря усилению напряжения) относительно невелико. Только в области высоких частот и повышенных напряжений, как будет показано, положение несколько изменяется.

Основной интерес к схеме с ОБ базируется главным образом на установлении аналитической связи между физическими свойствами транзисторов и его параметрами, которые в этой схеме выявляются наиболее полно.

Усиление тока, и напряжения, а тем самым и значительноеусиление мощности достигается у усилительного каскада, схема которого приведена на рис. 2.27, б. Входной сигнал введен здесь в ба-вовый участок цепи между базой и эмиттером, а нагрузочное сопро-


Схема ОБ Схема Од Схема ОК

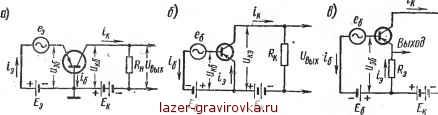

Рис. 2.27. Схемные варианты включения транзисторов в усилительные каскады: а - каскад с общей базой (ОБ); б - с общим эмиттером (ОЭ); в - с общим коллектором (ОК)

тивление введено между эмиттером и коллектором. Общим электродом для входной и выходной цепей является эмиттер, что и явилось основанием к названию схема с общим эмиттером (схема с ОЭ). Она аналогична ламповому каскаду с общим катодом (см. рис. 2.21, а). Одновременное усиление тока и напряжения, а также получение благодаря этому большого коэффициента усиления мощности обусловили наибольшее распространение схемы с ОЭ.

Третий вариант схемы, приведенный на рис. 2.27, в, отличается от схемы с общим эмиттером тем, что нагрузочное сопротивление введено в эмиттерный участок цепи. Общим электродом в такой схеме является коллектор. Схема с общим коллектором (схема с ОК) аналогична ламповому каскаду с общим анодом (с катодной нагрузкой). Эта схема усиливает ток и мощность, но не напряжение.

В связи с тем, что выходное напряжение получается довольно близким к входному сигналу, усилительный каскад, выполненный по схеме с общим коллектором (по аналогии с катодным повторителем), называют эмиттерным повторителем. Он применяется также главным образом как согласующий каскад.



Во всех трех вариантах включения триода регулирование входного и выходного токов достигается по существу изменением напря жения на эмиттерном переходе. Это изменение может быть достигнуто путем непосредственного регулирования: 1) входного напряжения (когда источник напряжения на входе), что в большей мере характерно для схемы с ОБ, или 2) входного тока (когда источник тока во входной цепи), что в большей мере характерно для схем с ОЭ и ОК.

Управление с помощью базового тока сводится к изменению количества зарядов, заполняющих базу. В силу закона зарядной нейтральности количество зарядов обоих знаков, заполняющих базу, должно быть всегда одинаковым. Поэтому когда электроны, вносимые током в базу триода типа.р-я-р, сообщают базе вначале отрицательный цотенциал по отношению к эмиттеру, то поток дырок через эмиттерный переход увеличивается. Это приводит к возрастанию эмиттерного тока и количества дырок, заполняющих базу. Одновременно увеличивается и коллекторный ток благодаря возрастанию градиента концентрации носителей в базе.

При анализе режима работы триода количество зарядов и их распределение в базе в явном виде обычно не учитываются, и связь между базовым и коллекторным токами рассматривается как непосредственная. При этом в схемах с ОЭ и ОК(при источнике тока на входе) базовый ток рассматривается как входная величина, а токи коллекторный (в схеме с ОЭ) и эмиттерный (в схеме с ОК) являются выходными (нагрузочными). i

Отношение постоянных составляющих коллекторного тока /я к базовому току /6 в схеме с ОЭ определяет коэффициент передачи тока

B = r = 7JV=i-V- (2-60)

Отношение переменных составляющих определяет дифференциальный коэффициент передачи р\ выражаемый равенством (2.13а).

Так как. при всех видах включения транзисторов выходной ток близко следует за изменениями входного, то полупроводниковые каскады относят к усилителям тока, рассматривая усиление напряжения и мощности в них как функции производные. Ламповые усилительные каскады по отношению к управляющей величине являются усилителями напряжения.

6) Характеристики триода, включенного по схеме с общим эмиттером (ОЭ)

, Количественная связь между мгновенными значениями тока и напряжений в каскаде и в том числе между их постоянными составляющими определяется по нагрузочным диаграммам, которые строятся по статическим характеристикам триода. Такие характеристики для схемы с ОЭ могут быть построены по тем же уравне-
