отсутствует сеть переменного напряжения, в качестве источников питания используются аккумуляторные батареи и гальванические элементы.

В схемах выпрямления тока с нерегулируемым напряжением применяются двухэлектродные приборы - диоды (вентили), устройство и принцип действия которых рассматриваются в гл. I.

Трехэлектродные приборы, а также приборы с большим числом электродов (многоэлектродные) описываются в гл. II, посвященной рассмотрению электронных усилителей, и последующих главах книги.



ГЛАВА ПЕРВАЯ

ДВУХЭЛЕКТРОДНЫЕ ПРИБОРЫ И МАЛОМОЩНЫЕ ВЫПРЯМИТЕЛИ

§ 1.1. ПРОСТЕЙШАЯ СХЕМА ВЫПРЯМЛЕНИЯ ТОКА. ИДЕАЛЬНЫЕ И РЕАЛЬНЫЕ ВЕНТИЛИ

Электрическая цепь, состоящая из металлических проводников, одинаково проводит ток как в одном, так и в другом направлениях, т. е. проводимость цепи не зависит от направления протекания тока в ней. Поэтому если такую цепь подключить к источнику переменного напряжения, то и ток в ней будет переменным.

Чтобы получить в цепи, питаемой от источника переменного напряжения их (рис. 1.1, а и б), постоянный ток, необходимо включить механический коммутатор, периодически замыкающий цепь точько на определенную долю периода переменного напряжения (рис. 1.1, а), или электрический вентиль (рис. 1.1, б), пропускающий ток только в одном направлении.

При включении подобных вентилей в цепь последняя делается проводящей только в одном направлении. Совпадающее с этим направление принимается за положительное для источника напряжения uL, а непроводящее направление принимается за отрицательное.

Если скорость вращения и длительность соприкосновения контактов механического коммутатора так отрегулированы, что они поддерживают цепь в замкнутом состоянии в течение всего положительного полупериода переменного напряжения, то и ток в цепи проходит в течение всего полупериода (рис. 1.1, в). При отрицательном полупериоде переменного напряжения тока в цепи нет.

Прохождение тока в электрическом вентиле в положительную часть периода и запирание его в отрицательный полупериод обусловлены его физическими свойствами, рассматриваемыми далее.

Распределение напряжения источника питания иг между вентилем В и нагрузочным сопротивлением Rd в проводящую и непроводящую части периода механического и электрического вентилей иллюстрируется диаграммами напряжения и тока (рис. 1.1, в иг).

Напряжение источника питания при применении механического коммутатора (внутренним падением напряжения которого можно пренебречь) передается в проводящую часть периода нагрузочному сопротивлению (рис. 1.1, в). У электрических вентилей, внутрен-



ним падением напряжения в которых не всегда можно пренебречь (Диа на рис. 1.1, г), напряжение на нагрузочном сопротивлении равно ud = их - Л а.

В непроводящую часть периода, когда тока в цепи с механическим коммутатором нет (рис. 1.1, в), напряжение иг источника воспринимается вентилем (ив = иг), поскольку вентиль представляет в это время место разрыва цепи.

Через электрический вентиль в непроводящую часть периода, а следовательно, и через нагрузочную цепь проходит обычно очень небольшой ток ib, называемый обратным током, а напряжение, его вызывающее, называют обратным напряжением. Это напряже-

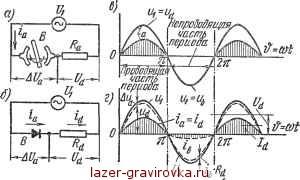

Рис. 1.1. Однополупериодное выпрямление:

а - схема с механическим коммутатором; б - схема с электрическим вентилем; е - диаграмма тока и напряжения для идеального вентиля; г - то же, для реального вентиля

ние при прохождении обратного тока меньше напряжения питания их на величину ibRd, но в силу малости тока ib напряжение ibRd настолько невелико, что им, как правило, пренебрегают.

Ток 4 в проводящем направлении называется прямым током, а падение напряжения А а, обусловленное этим током, - прямым падением напряжения на вентиле или внутренним падением напряжения в нем.

Среднее значение постоянного (по направлению) тока, проходящего по цепи нагрузки Rd, называется выпрямленным током Id. Среднее за период значение напряжения на нагрузке называется выпрямленным напряжением Ud.

В простейших схемах рис. 1.1, ал б, содержащих только один вентиль, выпрямленный ток проходит по цепи только в течение положительных полупериодов переменного напряжения. В этом случае ток получается прерывистым.

Непрерывную кривую выпрямленного тока можно получить при использовании в схеме, как показано далее, группы вентилей,
