рируется рис. 1.33, е. Здесь нанесены граничные вольт-амперные характеристики, определяющие полосу возможного их разброса, обусловленного нестабильностью эмиссионных свойств катода, а также уменьшением плотности (давления) газа из-за поглощения его стенками. Вертикальные пунктирные линии ограничивают минимально и максимально допустимые значения катодного тока. Минимум тока ограничен необходимостью покрытия всей поверхности катода свечением, а максимум тока ограничен допустимыми нормами распыления катода в процессе эксплуатации прибора, определяющего его долговечность.

Линии нагрузки, проведенные из точек, соответствующих возможным значениям напряжения питания индикатора, должны пересекать граничные вольт-амперные характеристики внутри области, ограниченной пунктирными линиями /а тах и /а тт.

По углу наклона б линий нагрузок устанавливаются приемлемые значения ограничительных сопротивлений и допустимый диапазон колебаний напряжения питания.

§ 1.10. ТИПОВЫЕ СХЕМЫ УЗЛОВ ПИТАНИЯ ЭЛЕКТРОННЫХ УСТРОЙСТВ

После ознакомления с составными элементами, входящими в узлы питания маломощных устройств, рассмотрим две полные схемы такого узла: одну, у которой в качестве вентилей используются кенотроны (рис. 1.34, а), и другую, в которой применены полупроводниковые диоды (рис. 1.34, б).

В схеме рис. 1.34, а выпрямитель выполнен по схеме с нулевым выводом. Вместо двух одноанодных кенотронов взят один двуханод-ный. Это позволяет уменьшить число элементов в схеме. Анодные цепи кенотрона и цепь накала питаются от отдельных вторичных обмоток трансформатора. Дополнительная вторичная обмотка пиг тает накальные цепи других электронных приборов, входящих в электронное устройство. Для сглаживания кривых тока введен П-образный фильтр с активным сопротивлением, выполняющим одновременно функции делителя напряжения (250 и 200 е). Для стабилизации напряжения в схему включены последовательно два ионных стабилитрона. Присоединение нижнего стабилитрона через большое балластное сопротивление R6 облегчает зажигание разряда в нем и в верхнем стабилитроне.

Световой индикатор СИ контролирует наличие напряжения питания у выпрямителя (в частности, состояние его предохранителя, защищающего цепь питания от коротких замыканий).

Изготовляются маломощные кенотронные выпрямители на напряжения до 1000 в с выходной мощностью до нескольких сот ватт.

Высоковольтные выпрямители, применяемые для питания рентгеновских трубок и электронных микроскопов, изготовляются на напряжения до 200 кв и более с выходной мощностью до нескольких десятков киловатт.



В схеме рис. 1.34, б вентили соединены по мостовой схеме. Каждое плечо моста содержит два последовательно соединенных германиевых вентиля, так как допускаемое одним вентилем обратное напряжение оказалось недостаточным для получения требующегося от -выпрямителя выпрямленного напряжения. Для равномерного распределения напряжения по вентилям они зашунтиро-ваны активными сопротивлениями.

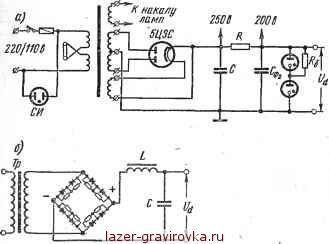

Рнс. 1.34. Схемы маломощных выпрямителей с кенотроном (а) и с полупроводниковыми вентилями (б)

Для сглаживания пульсаций напряжения применен Г-образный LC-фильтр. Использование конденсаторного фильтра, присоединенного непосредственно к выходу выпрямителя, при вентилях с малым внутренним сопротивлением недопустимо, поскольку большие токи заряда конденсатора могут привести к перегрузке вентильных элементов.

Маломощные полупроводниковые выпрямители изготовляются на токи от долей ампера до десятков ампер и напряжения от десятков вольт до нескольких киловольт.



ГЛАВА ВТОРАЯ

ТРЕХ- И МНОГОЭЛШТРОДНЫЕ ЛАМПЫ И ТРАНЗИСТОРУ. ЭЛЕКТРОННЫЕ УСИЛИТЕЛИ

§ 2.1. ПРИНЦИП ДЕЙСТВИЯ ЭЛЕКТРОННЫХ УСИЛИТЕЛЕЙ И ИХ КЛАССИФИКАЦИЯ

Общее представление о процессе усиления было дано во введении. До перехода к детальному анализу режимов работы отдельных видов усилителей рассмотрим на примере простейшей схемы усиления (рис. 2.1, а) основные элементы, входящие в состав усилителя, и признаки классификации усилительных режимов.

В рассматриваемую схему входят три основных элемента: усилительный прибор УП, источник питания ИП и потребитель мощности, представленный сопротивлением Ra или RK.

Функции усилительного прибора может выполнять высоковакуумный прибор, называемый электронной лампой, или полупроводниковый трехэлектродный прибор, называемый транзистором.

Трехэлектродная лампа (триод) содержит, кроме анода. А и катода К, промежуточный электрод, называемый сеткой. Сетка выполняет функции электрода управления (ЭУ).

Транзистор (рис: 2.1, б) состоит из эмиттера Э, базы Б и коллектора К, выполняющих те же функции, что анод, сетка и катод в электронной лампе.

Усилитель с электронной лампой называют ламповым, а усилитель с транзистором - полупроводниковым.

При включении усилительного прибора через основные электроды (анод и катод в лампе или эмиттер и коллектор в полупроводниковом триоде) в цепь источника питания последовательно с нагрузочным сопротивлением (рис. 2.1, а) и присоединении электрода управления ЭУ к источнику сигнала (управления) ИС в схеме усилителя появляются две цепи: основная и цепь управления. В электронной лампе основная цепь замыкается через промежуток анод - катод, когда между ними проходит поток носителей (электронов), а цепь управления - через промежуток сетка - катод. В транзисторе основная цепь замыкается между эмиттером и коллектором через базу.

Пока в цепи управления лампы действует только постоянное напряжение £с0, т. е. в ней нет входного переменного сигнала еБХ,
