нимают два перехода Лх и П3. Это объясняется тем, что достаточно большое отрицательное напряжение может держать только один переход, а именно Пг (рис. 7.11, б), так как переход Я3 пробивается уже при малых напряжениях, поскольку концентрация зарядов в слоях р2ив особенности в я2 очень велика.

Максимально допустимое обратное напряжение на переходе Ub max доп в тиристорах принимают обычно равным 0,6 от пробивного напряжения. Класс тиристора, когда Un Ф с/пр0б, устанавливается с коэффициентом 0,6 по отношению к меньшему из двух напряжений.

г) Нагрузочная способность тиристоров по току

Нагрузочная способность тиристоров по току лимитируется, как и в мощных диодах, тем теплом, которое тиристор в состоянии передать охлаждающей среде при максимально допустимой температуре кристалла. Количество тепла зависит от типа тиристора и интенсивности охлаждения, а также от того температурного перепада ATj, который устанавливается между кристаллом, являющимся наиболее нагретым местом в тиристоре, и температурой окружающей среды. У отечественных типов тиристоров для кристалла принята

Ту max = 1 Ю С

Количество тепловой мощности, которую может рассеять тиристор типа ВКДУ-150 при воздушной принудительной системе охлаждения в установившемся режиме в функции от скорости воздушного потока и разных температурах окружающей среды, показывают кривые рис. 7.13, а. Они соответствуют равенству (7.1), в знаменатель которого входит тепловое сопротивление Rr. Это сопротивление может быть разбито на: 1) внутреннее Rr , определяемое отношением температурного перепада менаду кристаллом и поверхностью охладителя к полному тепловому потоку, уходящему от кристалла, и 2) тепловое сопротивление охладителя RTw, определяемое отношением температурного перепада менаду поверхностью охладителя и окружающей средой к полному потоку тепловой мощности.

Сопротивление Rr определяется главным образом теплопроводностью внутренних деталей тиристора, расположенных на пути теплового потока, а сопротивление RrW - преимущественно интенсивностью конвекционных потоков охладителя. Полное тепловое сопротивление равно:

Rt = Rt.b + Rtw. (7.9)

Увеличение скорости потока при воздушном охлаждении сказывается главным образом на снижении RTw-

Количественную зависимость составляющей теплового сопротивления Rrw от скорости воздушного потока v (м/сек) в тиристорах типа ВКДУ-150 (при применении радиатора стандартного типа)



показывает кривая рис. 7.13, б. Из этой кривой видно, что тепловое сопротивление Rrw снижается больше чем в 4 раза при переходе от естественной циркуляции воздуха (v - 0) к обычно применяемой скорости воздушного потока v = 10 м/сек. Влияние количества воды на тепловой режим тиристора с водяным охлаждением примерно такое же, как и в диоде (см. рис. 7.2, б).

При нестационарных электрических режимах (в частности, при кратковременных перегрузках тиристоров по току) и связанных


О 5 10 101>, м/сек О 5 10ц м/сек

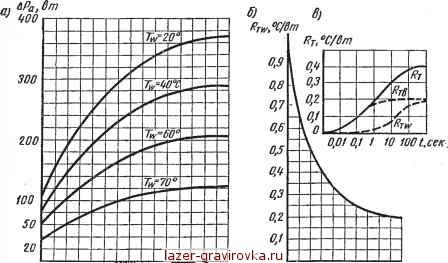

Рис. 7.13. Кривые нагрузочной способности тиристора при воздушном охлаждении (а), кривые теплового сопротивления в установившемся (б) и переходном

режимах (е)

с ними тепловых процессах составляющие тепловых сопротивлений R?w и RrB изменяются по разным закономерностям в функциях от времени. Это обусловлено тем, что на тепловой баланс в переходных режимах сказывается влияние теплоемкости корпуса и охладителя. Аккумулирующее в них тепло ослабляет скорость нарастания температуры, а следовательно, и теплового сопротивления по сравнению со стационарным режимом, когда тепло уже аккумулировано корпусом.

Ход изменения во времени внутреннего теплового сопротивления тиристора типа ВКДУ-150 в переходном режиме показывает кривая Rt.B на рис. 7.13, в. Это сопротивление вначале медленно нарастает в связи с аккумуляцией значительной доли выделяющегося в тиристоре тепла теплоемкостью корпуса и охладительной системы, а затем значение RTB (по истечении примерно 1 сек) достигает



установившегося значения. С этого момента становится заметной доля теплового потока, уходящего от охладителя к окружающей среде. Этому соответствует возрастание в переходном режиме составляющей теплового сопротивления Rrw (рис. 7.13, в).

Изменение во времени полного теплового сопротивления Л?т соответствует суммарной кривой на этом рисунке, проведенной сплошной линией. Неполные значения теплового сопротивления в переходный период обеспечивают возможность повышения кратковременных перегрузок тиристора по току и выделяющейся в нем тепловой мощности.

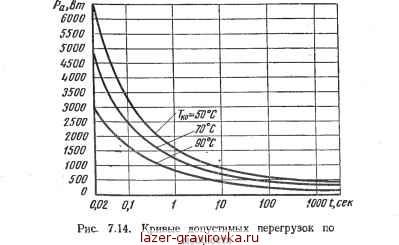

Численные значения кратковременно допускаемой мощности, теряемой в тиристоре типа ВКДУ-150, в функции от длительности


перегрузки показывают кривые, приведенные на рис. 7.14. Кривые построены для трех начальных значений температуры корпуса Тк0 (50, 70 и 90° Q в момент появления перегрузки.

По приведенным на рис. 7.13, а и 7.14 кривым предельно допустимых потерь мощности в стационарном и переходных режимах могут быть найдены фактически допустимые токи нагрузки при работе тиристора в выбранной схеме преобразования тока и известном режиме ее работы.

Расчет фактической мощности, теряемой в тиристоре, при известной форме кривой анодного тока производят, как и у диодов, пользуясь либо точным графо-аналитическим методом (см. рис. 7.3, б), либо приближенным аналитическим методом с помощью уравнения аппроксимации (7.4).

Возрастание фактической мощности, теряемой в тиристоре при том же среднем значении анодного тока по сравнению с диодом,
