преимущественно дырочной (р), а другой - электронной (п) прово-димостями (рис. 1.15, а).

В германиевых и кремниевых вентилях это достигается введением в один из слоев монокристалла акцепторной примеси, а в другой слой - донорной примеси. Уже при комнатной температуре большинство примесных атомов ионизируется, т. е. донорные атомы отдают свои электроны, которые делаются свободными, а акцепторные примеси присоединяют к себе электроны, создавая при этом дырки. Кроме основных носителей, в каждом из слоев возникают и неосновные носители, связанные с переходом электронов основного кристалла из валентной зоны в зону свободных уровней. Концентрация таких электронов значительно меньше концентрации

р-п-переход

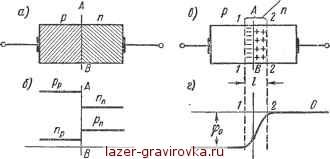

Рис. 1,15. Полупроводниковый диод:

а - двухслойная структура диода; б - концентрация носителей в слоях; в - формирование р-тг-перехода; г - потенциальный барьер в р-/г-переходе

электронов, отданных или принятых примесными атомами, поскольку Дф значительно меньше <р3, входящего в формулу (1.13).

Один из возможных вариантов распределения основных и неосновных носителей (дырок и электронов) в смежных слоях полупроводникового диода иллюстрирует диаграмма, приведенная на рис. 1.15, б. Концентрация основных-носителей в слоях pun обозначена через рр и , а пр и рп - концентрации неосновных носителей в тех же слоях. В германиевых и кремниевых диодах создается такая высокая концентрация основных носителей, что концентрация неосновных носителей в соответствии с выражением (1.13) сравнительно мала. На металлургической границе раздела слоев АВ возникает в этом случае большая разность концентраций зарядов одного и того же знака. В одном слое они являются основными, а в другом - неосновными носителями. Под действием разности концентраций в граничных с плоскостью АВ слоях развивается диффузионное движение носителей, проходящих во встречном напра-



влении через границу раздела. Электроны из граничного слоя в n-кристалле уходят в граничный слой /з-кристалла, где они рекомби-нируют с дырками. Это приводит к появлению в слое р нескомпен-сированного отрицательного объемного заряда, создаваемого ионами акцепторной примеси. Электроны же, ушедшие из слоя п, оставляют здесь положительный объемный заряд, создаваемый положительными ионами донорных атомов примеси. Объемные заряды противоположных знаков, возникающие в граничных слоях, вместе с создаваемым ими электрическим полем образуют так называемый /7- -переход с его границами 1 и 2 (рис. 1.15, в). Формирование его происходит в процессе введения в монокристалл примесных атомов (акцепторных или донорных) в зависимости от проводимости исходного монокристалла.

Электрическое поле в р-/г-переходе характеризуется кривой распределения потенциалов (рис. 1.15, г). Наибольшая ордината у кривой потенциалов определяет собой потенциальный барьер в р-/г-переходе. Высота барьера зависит от соотношения концентрации носителей одного и того же знака по обе стороны от перехода [4]:

g= = ( (1.14)

где фт = ---так называемый тепловой потенциал; как и электрический, вычисляется в вольтах.

Кривая потенциалов на рис. 1.15, г построена по отношению к нулевому потенциалу, который условно приписан слою п.

Учитывая, что при комнатной температуре концентрации основных носителей (дырок и электронов) в примесных полупроводниках примерно равны концентрациям Na акцепторных и Nd донорных примесей, из соотношения (1.14) находим, что высота потенциального барьера м

Vo = <pTlng = <pTlng. (1.14а)

Потенциальный барьер в переходе (называемый также контактной разностью потенциалов) создает тормозящее поле для основных и ускоряющее для неосновных носителей. Поэтому даже при отсутствии внешнего напряжения неосновные носители переходят под действием поля из одного слоя в другой (дрейфовый ток). Такое же количество диффундирующих основных носителей, преодолевающее тормозящее действие поля, перемещается через р-я-переход в противоположном направлении, образуя диффузионную составляющую тока. В результате при отсутствии внешнего напряжения результирующий ток в р-я-переходе равен нулю.

Если к диоду подведено прямое напряжение Ua с полярностью, указанной на рис. 1.16, а, когда слою р сообщен положительный потенциал, а слою п - отрицательный, то потенциальный барьер снижается от % до ф0 - Ua (рис. 1.16, б). Это приводит к возра-



станиго диффузионных составляющих потоков (дырок, уходящих из слоя р в слой п, и электронов - из слоя п в слой р), величина которых вместе с дрейфовыми потоками неосновных носителей определяет прямой, ток /а в диоде.

Плотность этого тока может быть найдена из равенства [4]

/а = /Л^т-1), (1.15)

где / - плотность дрейфового тока, создаваемая неосновными носителями.

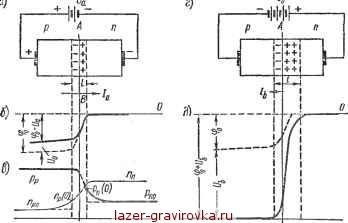

Рис. 1.16. Распределение потенциалов и концентраций зарядов в диоде при прямом и обратном напряжениях:

а - схема включения днода прн прямом напряжении; б - потенциальный барьер при прямом напряжении; б - распределение концентраций зарядов при прямом напряжении; г -схема включения диода при обратном напряжении; д - потенциальный барьер при обратном напряжении

Плотность }s уже при достаточно малых значениях отрицательного напряжения на p-n-переходе достигает предельного значения (при неизменной температуре диода), поэтому ее называют плотностью тока насыщения.

Особенностью равенства (1.15) является то, что входящие в него напряжение и плотность тока фактически связаны между собой не непосредственно, а через граничные концентрации носителей (рис. 1.16, в), переходящих из одного слоя в другой.

Слой полупроводника с большей концентрацией основных носителей выполняет в диоде функции эмиттера, а с меньшей концентрацией таких носителей - функции базы.

Граничная концентрация вошедших в базу дырок рп (0), влияющая на градиент концентраций и тем самым согласно (1.12) на
