Количественную зависимость между временем задержки t3 и вводимой амплитудой импульса тока 1У показывают кривые н рис. 6.30, а Г39]. Из приведенных кривых видно, что с уменьшением амплитуды управляющего импульса тока время задержки сильно возрастает. Скорость нарастания анодного тока на регенеративном этапе (фронт кривой) от тока управления почти не зависит, поскольку ход процесса в этой стадии подчиняется режиму взаимного заполнения ;>аз тиристора носителями. Это позволяет ограничить ширину импульса управления t временем, превышающим этап задержки лишь на небольшую величину.

Количественную связь между минимально необходимой шири-щой импульса управления tIimin с его амплитудой иллюстрируют кривые рис. 6.30, б. Они сняты при двух значениях анодного тока у тиристора типа КУ-201.

С хорошим приближением эти кривые аппроксимируются аналитической зависимостью

/, = -(6-18) 1 ехшл

где твкл - постоянная времени включения (параметр данного типа тиристора). У тиристоров типа КУ-201 твкл = 5,7 мксек. , Напряжение, которое надо подвести к электродам управления тиристора, чтобы получить нужный ток включения /у, определяется [*ходной характеристикой тиристора по цепи управления.

В зависимости от режима управления различают: 1) статическую ;входную характеристику, определяющую связь между постоянными значениями тока и напряжения, и 2) импульсную входную характеристику, определяющую связь между импульсными значениями тока и напряжения в цепи управления тиристора.

Импульсная входная характеристика, как это видно из рис. 6.31, несколько отличается от статической. Наблюдаемое отклонение объясняется различным электрическим сопротивлением базы при статическом и импульсном прохождении тока через базу pz. При статическом режиме база заполняется зарядами, соответствующими длительно проходящему через нее току (модулирующему ее сопротивление), а при импульсном режиме база не успевает заполниться аметным количеством носителей, в связи с чем ее сопротивление примерно равно исходному. Этим объясняется уход вправо (в сторону больших входных напряжений) линейного участка импульсной входной характеристики в области больших импульсов включающего тока.

При малых амплитудах тока управления входное напряжение, наоборот, меньше статического. Это может быть объяснено недостаточным временем для установления концентрации зарядов в базе Рг на границе с эмиттерным переходом /73, в связи с чем напряжение на переходе не успевает установиться.



Так как степень расхождения между рабочими участками импульсной и статической характеристик не столь велика, то для определения параметров элементов в цепи управления (э. д. с. источника Еу и ограничительного сопротивления Ry) пользуются обычно статической характеристикой (известной из каталогов и справочников).

В связи с неполной идентичностью геометрических размеров и электрических свойств слоев р2 и пв, а также колебаний температуры окружающей среды статические входные характеристики тиристоров имеют заметный разброс, полосы которого определяются на рис. 6.31, б двумя граничными кривыми. Кривая А относится к тиристору с минимально возможным (в пределах данного типа)

а) 1у,ма

Ста/ ческ

па-ая

/ ✓

/ / (у

г з s Оу,е

Ртах доп


8 10~Оу,8

Ас. 6 31. Входные характеристики цепи управления (а) и полоса разброса (б) у однооперационного тиристора

входным сопротивлением, а кривая В - к тиристору с максимально возможным (в пределах данного типа) входным сопротивлением.

Координаты, отвечающие наиболее вероятным значениям напряжения и тока, при которых происходит включение тиристора, лежат в пределах пусковой (заштрихованной) области. При более низких температурах включающие токи /у должны быть больше. Наиболее высокому значению тока включения отвечает на рис. 6.31,б прямая, соответствующая температуре t = -65° С; при наиболее высоких температурах ток включения меньше (максимальной границе по токам включения отвечает на рис. 6.31, б прямая, соответствующая t = +125° С).

Для того чтобы обеспечить включение всей группы тиристоров, управляемых в данном устройстве от общего источника напряжения, внешняя характеристика такого источника (прямая MN) должна лежать выше полосы наиболее вероятного разброса характеристик.

Электрическая мощность, теряемая в слоях р2 и п2 тиристора и в р-п-переходе между ними, преобразуется в тепло. Это тепло вызывает дополнительный нагрев тиристора и должно быть рассеяно в пределах максимально допустимой температуры нагрева.



Токи и напряжения, характеризующие предельно допустимую по режиму нагрева мощность в слоях управления, определяются координатами гиперболы ртахдоп,построенной пунктиром нарис.6.31,б.

Предельно допустимое напряжение в цепи управления также ограничивается величиной порядка 10-12 в в связи с необходимым лимитированием режима по теряемой мощности.

Конструктивное выполнение однооперационного тиристора типа КУ-201 иллюстрируют его разрез и аксонометрическое изображение, приведенные на рис. 6.32, а и б.

Кристалл кремния размещен в металлическом корпусе с проходящими через него изолированными от корпуса выводами.

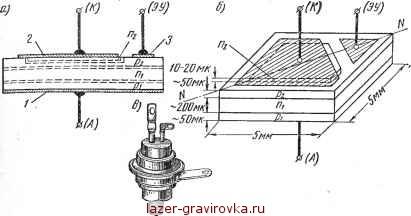

Рис. 6.32. Однооперационный тиристор:

а - разрез; б - структурная схема с габаритными размерами, в впешвин вид

При исходном кристалле n-типа тиристор крепится со стороны ; анода. Это обусловлено: 1) стремлением повысить механическую прочность прибора, так как анод граничит с толстой базой х; 2) облегчением условия выполнения наружного вывода от электрода управления и от слоя р2, граничащего с катодом. Такой вывод осуществляется через выступающую часть слоя р2, проходящего через катод. Шунтирование эмиттерного прикатодного перехода осуществляется через общее никелевое покрытие шунта от слоя п2 и катодного слоя р2.

: Внешний вид тиристора дан на рис. 6.32, в.
