Тиристоры выпускаются на очень широкий диапазон токов (от десятков миллиампер до сотен ампер) и напряжений (от десятков вольт до тысяч вольт).

Изготовляются тиристоры из кремния. В монокристалле кремния создаются четыре слоя с перемежающейся проводимостью р-п-р-п, разделенные тремя p-n-переходами Пи Я2 и Я3: Слой рх выполняет в тиристоре функции анода, а слой п2 - функции катода

При сообщении аноду положительного потенциала по отношению к катоду тиристор после его открытия пропускает прямой ток /а. При обратной полярности анодного напряжения через прибор проходит обратный ток 1Ь.

Тиристоры, выпускаемые на рабочее напряжение от десятков до сотен вольт и на токи от десятков миллиампер до нескольких ампер, относят к группе маломощных. Тиристоры, изготовляемые на напряжение до 1000 в и более и на токи до 150-200 а при воздушном охлаждении и до 350 а при водяном охлаждении, относят к группе мощных приборов.

Маломощные приборы применяются главным образом в релейных системах и маломощных коммутационных устройствах, а приборы, пропускающие большую мощность, - в преобразовательных системах.

Кроме разделения по диапазонам мощностей, тиристоры классифицируют также по способам управления.

Если тиристор имеет только два основных электрода (анод и катод), то включение его (перевод в открытое состояние) и выключение (перевод в запертое состояние) достигается путем изменения полярности напряжения питания. Такие тиристоры называют неуправляемыми.

Если же тиристор выполнен с третьим электродом, выполняющим функции органа управления ЭУ (см. рис. 6.20, в), то перевод тиристора из закрытого состояния открытое может быть выполнен также с помощью тока управления. Такие тиристоры называют управляемыми. Управляемым тиристорам отвечают на рис. 6.20, б пунктирные участки вольт-амперной характеристики и соответственно линии нагрузки MN и М ЛГ.

При возможности выполнения в тиристоре только операции включения управляемые тиристоры называют одно-операционными. Если же в тиристоре возможно выполнение также и операции выключения с помощью тока управления (что достигнуто пока только в маломощных тиристорах), то их называют двухоперационными.

В данной главе рассматриваются физические процессы, одинаково относящиеся как к маломощным, так и мощным тиристорам а рабочие характеристики и параметры рассматриваются главным образом применительно к классу маломощных приборов.

Характеристики и параметры мощных тиристоров, как уже указывалось, описываются в следующей главе.



6) Физические процессы в неуправляемом тиристоре и построение его вольт-амперной характеристики

Структурная схема неуправляемого тиристора приведена на рис. 6.21, а. На схеме указаны примерные значения концентраций носителей в четырех его слоях plt пъ р2 и п2. Они создаются путем диффузии в исходный монокристалл n-проводимости (имеющий длину порядка 240-260 мк) вначале акцепторной примеси (алюминий, бор), образующей слои рг и р2 (толщиной порядка 40-60 мк), а затем донорной примеси (фосфор), образующей наружный слой п2 (толщиной порядка 10-15 мк). Остаточная толщина слоя пг исходного монокристалла равна примерно 120-140 мк.

При сообщении тиристору положительного (прямого) напряже: ния, когда анод А (слой рх) положителен, а катод К (слой п2) отри-

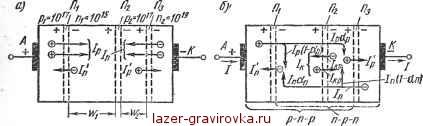

Рис. 6.21. Схема движения носителей в тиристоре, проходящих через эмит терные переходы Пх и П3 (а) и составляющие тока в слоях тиристора (6)

цателен напряжение питания распределяется между тремя его переходами Пъ П2 и Я3 с полярностью, указанной на рис. 6.21, а.

При указанном чередовании слоев и полярности напряжени на переходах слой рг выполняет функции одного эмиттера, инжектирующего дырки в слой Пу (базу), а слой п3 выполняет функции второго эмиттера, инжектирующего электроны во вторую базу р2. Нерез тиристор проходят при этом два встречно направленных потока носителей: дырок, уходящих от эмиттера рх через базу пх в базу р2, и электронов, уходящих от эмиттера п2 через базу р2 в базу пг. В базах электроны и дырки частично рекомбинируют между собой. Так как встречное движение носителей противоположных знаков создает ток одного и того же направления (учитываемого по движению положительных зарядов), полный ток, проходящий через тиристор, создается на одних участках (в эмиттерных слоях) главным образом электронами или дырками, а на других участках (в базах) ток представляет собой сумму дырочной и электронной составляющих токов. При этом в любом из сечений тиристора результирующий ток имеет одно и то же значение.

Наличие двух встречно направленных потоков явилось основанием к рассмотрению тиристора (в целях упрощения анализа),



состоящим как бы из двух сочлененных между собой транзисторов со слоями р-п-р и п-р-п (рис. 6.21, б).

Транзистор типа р-п-р содержит слои plt пх и р2, разделенные переходами Я, и Я2, а транзистор типа п-р-п содержит слои п*>, р.г и пи разделенные переходами Я3 и Я2.

При таком сочленении транзисторов слой пх выполняет одновременно функции базы первого триода и функции коллекторного слоя второго триода, а слой р2 выполняет функции базы второго триода и одновременно функции коллектора первого триода.

Переходы Я, и Я3 являются эмиттерными соответственно у первого и второго триодов. Переход Я2 является общим (центральным) коллекторным переходом у обоих триодов.

Эмиттерные переходы при указанной на рис. 6.21, .полярности открыты. Поэтому они воспринимают на себя малые доли от общего напряжения, приложенного к тиристору, а коллекторный переход Я2 смещен в обратном направлении, в связи с чем он воспринимает наибольшую часть напряжения питания.

Уходящий через открытый переход Я, в базу п, поток дырок образует дырочную составляющую эмиттерного тока /р. Небольшой поток электронов, выходящий из базы п, в эмиттерный слой ръ образует электронную составляющую эмиттерного тока / .

Аналогично через открытый переход Я3 входит в базу /?2 электронная составляющая эмиттерного тока / , а в эмиттерный слой п2 входит из слоя р2 небольшая дырочная составляющая тока 1Р.

Так как концентрация основных носителей в базах на два порядка величины меньше концентрации носителей в эмиттерах, то составляющими тока Гп и Гр по сравнению с 1р и / можно пренебречь. Тогда в силу непрерывности тока можно записать, что

/Р =/ =/. (6-1)

Часть дырочного потока, вошедшая через эмиттерный переход П1 в базу пх (рис. 6.21, б), частично рекомбинирует с электронами, образуя при этом рекомбинационную составляющую дырочного тока /р (1 - кр), а остальная часть дырочного потока, уходящая в слой р2, образует транзитную составляющую дырочного тока /рКр. Аналогично рекомбинирующаяся в базе р2 доля электронного потока образует рекомбинационную составляющую электронного тока / (1 - к„), а проходящая в базу п, остальная часть электронного потока образует транзитную составляющую электронного тока / а„. Множители ар и а„ представляют собой коэффициенты передачи дырочного и электронного токов через базы щ и р2.

Кроме зарядов, вносимых в каждую из баз тиристора рекомби-национными и транзитными составляющими токов, в общем балансе зарядов в базах принимают также участие неосновные носители, переносимые полем в коллекторном переходе из одной базы в другую. Эти заряды образуют составляющие собственного тока коллек-
