При совместном управлении группами управляющие импульсы подаются как на тиристоры выпрямительной группы, обеспечивающие протекание тока нагрузки в нужном направлении, так и на тиристоры второй - ии-верторной группы. При этом иа вторую группу управляющие импульсы поступают с таким углом регулирования, чтобы разность средних значений выпрямленных э. д. с. вентильных групп отсутствовала или имела направление,


Рнс. 5.13.

исключающее возможность протекания непрерывного уравнительного тока.

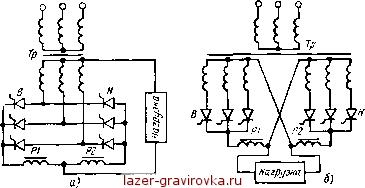

Как уже было показано ранее, даже при этом условии в замкнутом контуре протекает прерывистый уравнительный ток. Такого характера ток можно ограничить индуктивностью. Поэтому при совместном управлении группами применяют включение уравнительных реакторов. При трехфазных нулевых схемах выпрямления необходимо включить уравнительные реакторы Р1 и Р2, как это показано на рис. 5.13 для встречно-параллельной и иа рис. 5.13, б для перекрестной схемы. При протекании тока нагрузки через группу В по реактору PJ течет полный ток нагрузки и уравнительный ток, а по Р2 - только уравнительный ток. При протекании рабочего тока через группу Н реакторы меняются ролями.

Так как уравнительный ток должен быть значительно меньше номинального тока нагрузки, то реакторы могут выбираться из условия, чтобы при токах нагрузки, близких к номинальному, реактор, по которому течет рабо-



чий ток, насыщался. Тем самым в рабочем режиме этот реактор ие будет оказывать практически никакого влияния на работу преобразователя.

В реверсивном преобразователе с трехфазными мостовыми схемами выпрямления при встречно-параллельном соединении групп существуют два замкнутых контура уравнительного тока. В этом случае для ограничения уравнительного тока могут быть включены четыре реак-

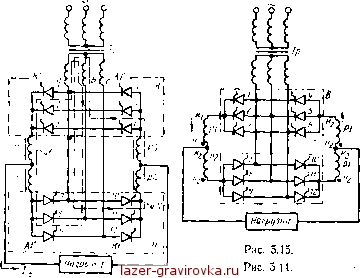

тора, как это показано иа рис. 5.14. Уравнительный ток /у[ будет протекать от одной из фаз (например, от фазы а) через один из тиристоров катодной группы АХ комплекта В, уравнительные реакторы Р1 и Р2, один из тиристоров анодной группы ЛГ комплекта Я к другой фа-фе (например, к фазе Ь). Одновременно с этим уравнительный ток 1У2 может протекать и по второму контуру (одна нз фаз, одни из тиристоров катодной группы КГ комплекта Я, реакторы Р4 и РЗ, один из тиристоров анодной группы АГ комплекта S, другая фаза).

При работе, например, группы В в выпрямительном режиме по реакторам Р1 н РЗ текут рабочий ток /(в) и уравнительные токи, а по реакторам Р2 и Р4 только уравнительные тонн. При работе группы Я в



выпрямительном режиме по реакторам Р2 и Р4 протекают рабочий и уравнительные токи, а по реакторам Р1 и рЗ - только уравнительные токи. Как видно из рис. 5.4, в каждом контуре оказываются включенными последовательно два реактора. Если выбрать реакторы ненасыща-ющимися при рабочих токах нагрузки, то не будет необходимости иметь два последовательно включенных реактора. Достаточно будет иметь в каждом контуре по одному реактору, например реакторы F1 и Р4. При работе группы В или Я в каждом контуре будет включен иенасыщающийся реактор, который и будет ограничивать урав- Рис. 5.16, иительный ток. Если

же реакторы насыщаются рабочим током, то необходимо включить четыре реактора.

Можно также использовать два двухобмоточиых реактора. Схема включения для этого случая представлена на рис. 5.15. Обмотки каждого реактора включены встречно по отношению друг к другу. В результате этого суммарная м. д. с, каждого реактора от тока нагрузки в любой момевт времени равна нулю и реакторы не насыщаются током нагрузки. Так, при работе группы В ток нагрузки протекает через обе обмотки реактора Р1 (Н[- I н Hi-Кг). Прн этом в первой обмотке ток нагрузки протекает от конца к{ к началу Hi, а во второй - от начала к2 к концу к2. Уравнительный же ток, который может протекать как по одному замкнутому контуру (катодная группа В- анодная группа И), так и по дру-; гому (анодная группа В - катодная группа Я), ограиичи- вается реакторами за счет того, что уравнительные напряжения в этих контурах сдвинуты по фазе. При такой схеме включения уравнительных реакторов можно существенно сократить их общую массу и габариты по сравнению с включением по схеме на рнс. 5.14.

В перекрестной схеме соединения групп существует лишь один контур уравнительного тока и поэтому достаточно включения только двух (даже насыщающихся ра-
