туре может в определенные моменты времени возникать разность Де=ев-еи>0, что приведет к появлению пульсирующего уравнительного тока.

На рис. 5 8, а-г представлены кривые фазных э.д.с. од (обозначенные соответственно фазам буквами а, Ь, с), графики выпрямленных э. д. с. ев и еи и уравнительной э. д. с. Ае-ев-еи для встречно-параллельной схемы соединения групп, собранных по трехфазной нулевой схеме для разных углов регулирования при условии, что Еъ=Еп. Схема преобразователя для этого случая приведена на рнс. 5.9. Принято, что в выпрямительном режиме работает группа В (угол а, для нее обозначен как а(в)), в инверториом режиме - группа Н (с углом се(Н))- В зависимости от соотношения мгновенных значений фазных э. д с. уравнительный ток протекает через ту или иную пару тиристоров. Номера пропускающих ток тиристоров указаны на рнс. 5.8 цифрами в кружках.

Из рнс. 5.8, а следует, например, что в момент времени w/j еъ>еа и уравнительный ток (ур протекает от фазы а через тиристоры 7 н 5 в фазу 6, как это показано на рис, 5.9 сплошными линиями со стрелками. В момент времени со2 уравнительный ток протекает от фазы Ь через тиристоры 2 н 6 в фазу с, как показано на рис. 5.9 штриховыми линиями.

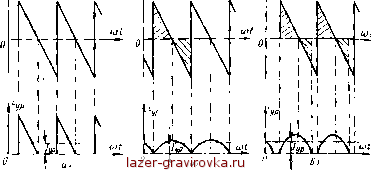

Форма тока и его значение зависят от характера сопротивления уравнительного контура. Если оно было бы чисто активным, ток протекал бы только в те моменты времсин, когда уравнительная э. д. с. Ае-еп-еи положительна, и ток по форме повторял график Ae(t), как показано на рнс. 5.10, а, т. е. был бы прерывистым.

Прн чисто индуктивном сопротивлении контура, т. е. когда активным сопротивлением можно пренебречь, уравнительный ток нарастает за время, пока Ас положительна, н достигает максимального значения прн Де=0,




затем он уменьшается уже при отрицательном значении Де. Таким образом, уравнительный ток протекает как при положительном, так н при отрицательном значении Де Прн этом среднее значение уравнительной э д. с. в положительный полупернод равно среднему значению ее в отрицательный полупериод за время протекания уравнительного тока, т. е. равны заштрихованные площади на рис. 5.10,6. Уравнительный ток носит начально-непрерывный характер, т. е. в начале и в конце периода он


Рис. 5.10.

обращается в нуль. В то же время нет интервалов времени, когда бы ток отсутствовал. Такой формы ток будет прн уравнительных э. д. с , показанных на рис 5.8, б я в

Практически же сопротивление уравнительного контура носит активио-нндуктнвиый характер, и поэтому хотя ток протекает как при положительной, так и при отрицательной уравнительной э. д, с, он достигает своего максимального значения прн положительной Де. Длительность протекания тока прн положительной Де в этом случае будет больше длительности протеьания его прн отрицательной Ае. Ток будет прерывистым (рис. 5.10, в).

Уравнительный ток всегда направлен в одну сторону, и его среднее значение /ур ие равно нулю (см. рнс. 5.10). Ток /Ур зависит от значения и формы уравнительной э. д. с, которые в свою очередь зависят от схемы соединения групп в реверсивном преобразователе, от угла регулирования и от соотношения углов регулирования групп В и Н.



Так, из рнс. 5.8, а-г следует, что во встречно-парал-дсльной схеме с соотношением углов регулирования групп, прн котором Ев=Ет лишь при угле регулирования выпрямителя ав = 0 отсутствует уравнительная э. д с. При веек других углах регулирования это напряжение ие равно нулю и имеет различное значение. Максималь-

<rf*Gff <Xff=6Ua <Хд=ЬО


Рис 5.11.

ное значение уравнительной э. д с. (а значит, н уравнительного тока) соответствует aL = 60°,

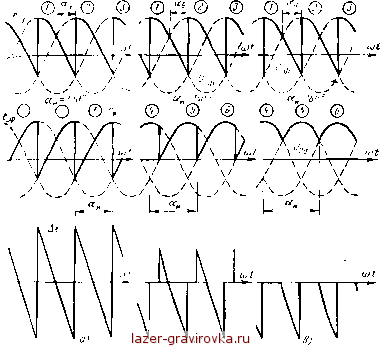

На рнс. 5.11, a-в показаны кривые фазных э. д. с. вэф, мгновенных значений выпрямленных э. д. с, ев н еп и уравнительной э. д. с для той же схемы прн ав=60° и прн различных значениях угла регулирования инвертора аи На рнс. 5.11, а ая=120°, что соответствует £в=£я, а на рис. 5.11,6 и в аи=150° и аи=180°, прн которых
