значения, значительно меньшего Un. Поэтому заряд конденсатора будет происходить по закону, который можно считать близким к линейному (рис. 3. 10,6). В момент времени co?i напряжение на конденсаторе (в т0чке Л) будет равно по напряжению ик. С этого момента образуется дополнительная цепь протекания тока: + Un, вторичная обмотка Тр, Щ, R2, Rl, - Ua. Напряжение на конденсаторе из-за уменьшения ик будет уменьшаться. Если бы конденсатор мог разряжаться мгновенно, то в этом случае напряжение с изменялось так же, как н ик. Практически же напряжение на конденсаторе будет изменяться медленнее (на рис. 3.10,6 показано штриховой линией). В момент времени и^2 напряжение ик изменит знак н диод Д2 откроется. Под действием напряжения ик будет протекать ток по цепи: вторичная обмотка Тр, Д1, R2, Д2, вторичная обмотка Тр, Резистор R2 служит для ограничения тока в этом полупериоде. Напряжение на конденсаторе в указанном полупериоде равно по значению малому падению напряжения на диоде Д2, Можно считать, что с 0. В момент времени (at3 коммутирующее напряжение снова поменяет свой знак, днод Д2 закроется, конденсатор С начнет заряжаться и т.д.

В рассмотренной схеме диодного коммутатора длительность рабочего участка пилы OA практически не может быть больше 160°. Это означает, что и диапазон регулирования угла а тоже составляет 160°. Начало пилы, как это следует нз рассмотрения схемы, однозначно зависит от фазы напряжения ик. Соответствующей фазировкой Ик можно достигнуть желаемого расположения пилы по отношению к анодному напряжению тиристора.

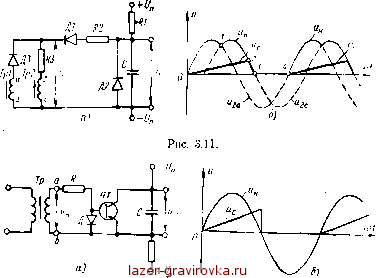

В тех случаях, когда возникает необходимость увеличения диапазона регулирования угла а, применяют более сложную схему диодного коммутатора, представленную на рис. 3.11,а. В этом случае напряжение ик получается как результирующее от двух участков синусоидальных напряжений пы и Изо сдвинутых на 60° (рис. 3.11,6). Начало пилы определяется переходом напряжения и2а через точку 0. В точке / кривой ик потенциал точки 2 схемы на рис. З.И.а становится выше потенциала точки а и днод ДЗ закрыт. Поэтому к обусловливается теперь напряжением и2и (кривая к показана на рис. 3.11,6 сплошной линией). Пока



напряжение ип положительно, диод Д2 закрыт и коп денсатор С заряжается, В точке 2 напряжение на конденсаторе ис достигает значения напряжения иКу после чего напряжение на конденсаторе начинает уменьшаться. После точки 3 диод Д2 открыт и напряжение ис равно падению напряжения на этом диоде. В точке I диод Д2 закрывается, конденсатор снова начинает заряжаться н т.д. Недостатком диодных коммутаторов явли-


Рис. 3.12.

ется отсутствие точной синхронизации начала пилы из-за разброса значений прямого падения напряжения на диодах.

Схема транзисторного коммутатора приведена на рис. 3.12, а. В положительный полупериод коммутирующего напряжения ык, когда иаь>0, транзистор ПТ закрыт, н конденсатор С заряжается от источника постоянного напряжения иа. При изменении знака ик транзистор открывается н напряжение на конденсаторе С становится равным падению напряжения на переходе эмиттер-коллектор транзистора. В течение всего отрицательного яолупериода ик транзистор ПТ открыт.



спряжение на конденсаторе близко к нулю. В сле-уюший положительный полупериод транзистор снова Скрывается и т. д. Форма пилы в этой схеме показана на рис. 3.12, б.

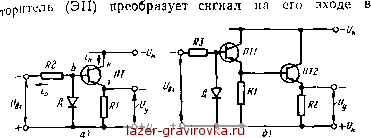

Входное устройство. Чаще всего в качестве входного устройства используется эмиттерный повторитель, схемы которого приведены на рис. 3.13. Эмиттерный пов-


Рис. 3.13.

сигнал Uy значительно большей мощности. В результате этого при наличии ЭП для управления тиристор-пым преобразователем требуется очень малая мощность входного сигнала. При протекании тока г'ь через переход эмиттер-база транзистора ПТ (рис. 3.13, а) за счет входного сигнала иВх транзистор открывается и по цепи +£А{, R1 эмнттер-коллектор, -UK протекает ток к в Алэраз больший тока f&, где Лиэ-коэффициент передачи транзистора. При этом Uy=iKRJ. Если коэффициента передачи одного транзистора недостаточно, то применяют схему с транзисторами /777 и #7*2 (рис. 3.13,6 ). В такой схеме ток, усиленный транзистором /777, дополнительно усиливается транзистором ПТ2, а общий коэффициент передачи Лг]Э=й2]э1й2]э2. В результате общий коэффициент передачи тока может быть очень большим (до нескольких тысяч).

Нуль-орган. На входе нуль-органа сравниваются опорное напряжение с напряжением управления, а иногда еще и с напряжением смещения. В момент равенства этих напряжений нуль-орган срабатывает и формирует короткий импульс. Чаще всего в качестве нуль-органа используют: 1) схемы на одном или двух транзисторах, работающих в ключевом режиме; 2) блокинг-генератор, работающий в ждущем режиме.
