сделать больше 90°, что показано на рис. 2.18, средняя выпрямленная э. д. с. преобразователя станет отрицательной. Очевидно, что прн той же полярности э. д. с. сети постоянного тока Е невозможен режим непрерывного тока, так как в этом случае ток h должен был бы протекать большую часть времени в направлении, обратном проводимости тиристоров.

Однако работа преобразователя в режиме непрерывного тока с углами а>90°, т. е. при отрицательных значениях Ей, все же возможна. Но для обеспечения такой работы необходимо изменить направление э. д. с. Е сети постоянного тока на противоположное, как это показано на рис. 2.19,6. Если по абсолютному значению э. д. с. Е будет больше средней выпрямленной э. д. с. Еа преобразователя, ток будет протекать в том же направлении, что и при а<90°, н будет

Этот режим называют инверторным, а преобразователь при работе в таком режиме - инвертором.

Поскольку тиристоры преобразователя при углах а>90° большую часть времени пропускают ток прн отрицательных значениях фазных вторичных э. д. с. обмоток трансформатора (их называют анодными э. ц. е.), направление тока через каждый тиристор (анодного тока) в основном противоположно направлению соответствующей анодной э. д. с. (см. рнс. 2.18). В то же время направление тока 1а совпадает с направлением э. д. с. сети постоянного тока (или э. д. с. якоря двигателя), т. е. электрическая энергия передается из сети постоянного тока в сеть переменного тока.

Зависимость средней выпрямленной э. д. с. преобразователя в инверториом режиме при непрерывном токе определяется тем же выражением, что и для выпрямительного режима, т. е.

£rf =-£d0cosa, (2.4)

но при этом углы регулирования а>90°, а значения э. д. с. отрицательны,

Следует отметить, что при угле регулирования, равном 180°, условия закрывания тиристора нарушаются, так как прн открывании очередного тнрнстора к проводившему до него вентилю не может быть приложена закрывающая обратная э. д. с. (поскольку еио=еа-о=0).



flpH этом ток все время будет протекать лишь через один тйрнстор н через него к нагрузке будет приложено синусоидальное фазное напряжение вторичной обмотки трансформатора. Такой режим, называемый прорывом, или опрокидыванием инвертора, часто сопровождается недопустимым увеличением тока в силовой цепи и рассматривается как аварийный. Чтобы исключить прорыв инвертора, обычно ограничивают максимальное значение угла регулирования в пределах от 150 до 160°, учитывая, что переход тока с одного вентиля на другой происходит не мгновенно.

2.3. ТРЕХФАЗНАЯ НУЛЕВАЯ СХЕМА ВЫПРЯМЛЕНИЯ

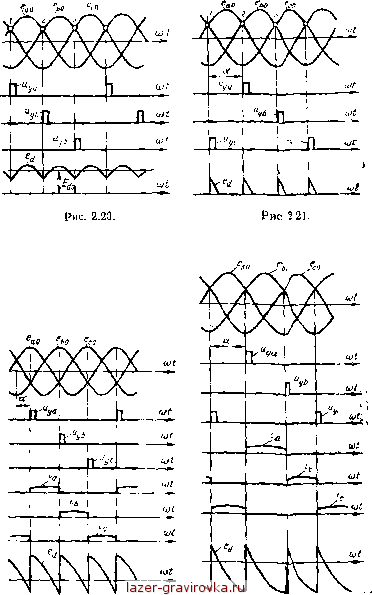

В трехфазной нулевой схеме выпрямления (см. рис. 2.1, в) вторичные э. д. с. различных фаз трансформатора еао, еЬо, ес0 сдвинуты на 120°. Рассмотрим работу управляемого преобразователя на активную нагрузку. На рнс. 2.20 приведены временные диаграммы, показывающие, как изменяются во времени фазные э. д. с. еа0, еЬо, есо> управляющие импульсы иуа> иуЬ, иус, подаваемые на тиристоры, и выпрямленная э. д. с. еа при сс=0. Угол а отчитывается от точки естественного открывания (точка/в фазе а, точка 2 в фазе Ь, точка 3 в фазе с), В точке естественного открывания мгновенное значение э. д. с. очередной фазы становится больше, чем в любой из двух других фаз. Прн подаче открывающих импульсов с углом а, равным нулю, управляемый преобразователь (в схеме на рнс. 2.1, в тиристоры вместо диодов) обеспечивает на выходе такую же э. д. с. еа, как н неуправляемый, причем среднее значение выпрямленной э. Д. с.

Я,0=М7£8Ф, (2.5)

где Е2ф - действующее значение вторичной фазной э. д. с. трансформатора.

Увеличив угол а, можно снизить среднее значение выпрямленной э. д. с. Еа- На рнс. 2.21 приведены временные диаграммы, иллюстрирующие работу трехфазной нулевой схемы выпрямления на активную нагрузку прн угле а-120°. Точно гак же регулируется з. д. с. Еа при работе на индуктивную нагрузку с разрядным вентилем. Зависимость Ed~f{a) для этих случаев приведена на рис. 2.9 (кривая 2).




Ряс. 2,22. Рис. 123.
