Критерием выбора напряжения питания цепи с фотосопротивлением является стремление получить достаточно высокую интегральную чувствительность, а также ограничить выделяющуюся в фотосопротивлении мощность, превышение которой приводит к необратимым реакциям.

апряжение сернисто-свинцовых фотосопротивлений при длительной нагрузке ограничивается обычно 15 в, а мощность - десятыми долями ватта. Допустимое напряжение сернисто-висмутовых фотосопротивлений может быть повышено до 50 в, а сернисто-кадмиевых - до 300-400 в при той же примерно рассеиваемой мощности (0,1-0,2 вт). Это обеспечивает высокую интегральную чувствительность вплоть до 1 а/лм. При модулированном свете электрическая мощность в импульсе может быть доведена до 2- 2,5 вт.

Заметным недостатком фотосопротивлений является их инерционность. Постоянная времени, определяющая фронт нарастания импульса тока при прямоугольном световом импульсе, достигает сотых долей секунды. Только сернисто-свинцовые фотосопротивления, как это следует из характеристик рис. 4.4, б, дают возможность работать при нескольких килогерцах модулированного света У других типов фотосопротивлений частота модуляции не может превосходить сотни герц.

Другим заметным недостатком фотосопротивлений является резко выраженная зависимость их удельных сопротивлений от температуры окружающей среды. На каждые 10° С изменения температуры удельное сопротивление их при наличии облучения изменяется примерно на 1-3% от исходного значения. Температурный коэффициент здесь отрицательный.

§ 4.5. ПОЛУПРОВОДНИКОВЫЕ ФОТОДИОДУ И ФОТОТРИОДЫ

Фотодиоды не отличаются по своей внутренней структуре, как уже говорилось в § 4.2, от полупроводниковых диодов (вентилей), описанных в § 1.4.

Между слоями р и п возникает здесь, так же как и в полупроводниковом вентиле в процессе введения примесей в монокристалл, р-я-переход с электрическим полем, характеризуемым потенциаль ным барьером <р0. Этот барьер тормозит движение основных носителей: электронов из слоя п в слой р и дырок из слоя р в слой я. Когда фотодиод работает в фотопреобразовательном режиме, т. е. когда к нему подведено внешнее напряжение (рис. 4.2, б и 4.9, а), потенциальный барьер в переходе повышается с <р0 до <р0 -\-VB (рис. 4.9, б). Такое повышение не изменяет количество проходящих через р-п-переход неосновных носителей, создающих обратный ток в вентиле, пока фотоэлемент не освещен.

С появлением светового потока, освещающего область в слое п, фотоны ионизируют атомы полупроводника (в первую очередь



атомы примесей). В связи с этим возрастает концентрация основных носителей (электронов) и неосновных носителей (дырок) в слое л. Повышение локальной концентрации дырок в слое п вблизи перехода приводит к усилению их диффузии к p-n-переходу и последующему дрейфу их в самом переходе, а также в слое р.

У контактного электрода слоя р дырки нейтрализуются с электронами, приходящими из внешней цепи. Электроны же, возникающие в слое п, уходят непосредственно из этого слоя во внешнюю цепь. Возникающее при этом увеличение тока во внешней цепи Представляет собой так называемый световой ток. Результирую-

переход

6) 1ф,мка,

Л Свет *


гоо wo

При Фг>Ф,

при 0/

при Ф=0{темно8ой ток)

S /0 15 Z00,6

Рис. 4.9. Диодный фотопреобразователь: а - схема действия; б - потенциальный барьер в p-fi-переходе; в - световые характеристики

щий ток в цепи складывается из темнового и светового . Чем больше освещен слой п вблизи p-n-перехода, тем больше световой ток. Вольт-амперные характеристики, соответствующие двум световым потокам Фх и Ф2, приведены на рис. 4.9, в.

При работе фотодиода в фотогенераторном режиме (рис. 4.10, а) перемещение дырок, освобожденных световыми квантами, происходит под действием собственного поля в p-n-переходе. Они дрейфуют в слой р, заряжая его положительно, а электроны, остающиеся в базовом слое п, заряжают его отрицательно. Это приводит к возникновению на электродах диода разности потенциалов, учитываемой (при разомкнутой внешней цепи) как э. д. с. фотогенератора Еф, и одновременно к понижению на такую же величину потенциального барьера в переходе. При установившемся режиме и разомкнутой внешней цепи потенциальный барьер в переходе полностью исчезает и Еф становится равным начальному значению <р0.



В цепи, замкнутой на нагрузочное сопротивление, через фотогенератор и внешнюю цепь проходит ток I и напряжение на зажимах фотогенератора £/ф = iRH. Поскольку иф<Еф, потенциальный барьер в переходе сохраняется, но значение его снижается от Фо до ф = ф0 - t/ф (рис. 4.10, б).

В связи со снижением барьера в переходе появляется встречный поток основных носителей в виде дырок, перемещающихся из слоя р в слой п, и электронов, перемещающихся во встречном направлении.

В общем случае при замкнутой цепи в фотодиоде существует два потока носителей: прямой, создаваемый зарядами, освобож-

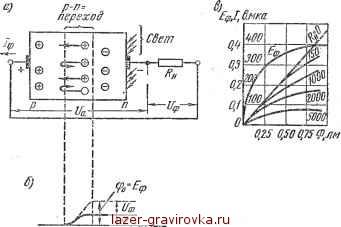

Рис. 4.10. Фото генератор:

а - схема действия; б - потенциальный барьер в р-и-переходе и е - световые характеристики при разных значениях R во внешней цепи

даемыми световыми квантами, и встречный, возникающий благодаря движению основных носителей, преодолевающих снизившийся потенциальный барьер.

При разомкнутой внешней цепи (холостой ход), когда разность потенциалов на электродах равна э. д. с. и потенциальный барьер в переходе исчезает, оба потока равны между собой, и результи- рующий ток внутри диода равен нулю.

Численное значение э. д. с, возникающей в фотогенераторе, зависит от его типа и величины облучающего его светового потока. Количественно эту зависимость иллюстрирует световая характеристика рис. 4.10, в, построенная по отношению к э. д. с. Еф.

С появлением тока во внешней цепи встречный ток внутри диода уменьшается на такую же величину. Это происходит автоматически благодаря снижению напряжения с Еф до 11ф - Ши на внешних зажимах фотогенератора.
