выборе параметров элементов, входящих в зарядную цепь конденсатора, примерно та же, что и у мультивибратора.

Чувствительность одновибратора, оцениваемая по необходимой величине входного импульса напряжения, определяется разностью потенциалов на базе и эмиттере триода 7\. Потенциал на базе создается делителем напряжения Rt, Rz, а на эмиттере - падением напряжения на Ra, вызываемом током /э2.

§ 3.8. ФОРМИРОВАТЕЛИ ПИЛООБРАЗНОГО НАПРЯЖЕНИЯ (ГЕНЕРАТОРЫ ЛИНЕЙНОЙ РАЗВЕРТКИ)

Для управления движением луча в электронных осциллографах, а также для преобразования непрерывных величин в дискретные в автоматических и вычислительных устройствах применяются

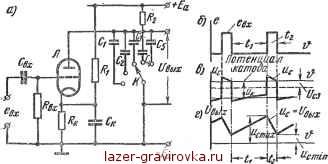

Рис. 3.20. Электрическая схема лампового генератора развертки (а); временные диаграммы, иллюстрирующие режим работы (б - г)

напряжения, изменяющиеся во времени по пилообразной кривой (рис. 3.20 г).

Более протяженный линейный участок tt зубца пилообразной кривой используется в качестве рабочего участка. В электронных осциллографах Он используется для управления (развертки) прямым ходом луча, а более короткий участок зубца кривой - для возврата луча в исходное положение.

В осциллографической технике такие формирователи получили название генераторов развертки. Они могут работать как в автоколебательном режиме, требующемся для регистрации периодически повторяющихся процессов, так и в ждущем режиме для регистрации однократных процессов или отдельных их интервалов.

К числу основных требований, предъявляемых к формирователям кривых напряжений с пилообразной формой и в первую очередь к генераторам развертки, относятся:

1) высокая линейность роста или спада напряжения на рабочем Участке зубца кривой, что в генераторах развертки требуется для



получения равномерного перемещения луча вдоль оси абсцисс при прямом движении луча по экрану; количественно степень линейности определяется коэффициентом нелинейности е, получаемом

из равенства

где Uo и Ut

(3.81)

производные от напряжений во времени в начале и конце рабочего участка зубца кривой;

2) малая продолжительность участка t2; она должна быть меньше 0,1 от длительности рабочего участка tx;

3) высокий коэффициент использования напряжения питания (£а или Ек), характеризуемый отношением

max cmin

(3.82) ограни-

где Uc тах и Uc rain - максимум и минимум напряжений, чивающих зубец пилы;

4) возможность широкого регулирования частоты при работе формирователя в автоколебательном режиме; в осциллографической технике это связано с необходимостью наблюдения явления в широком диапазоне изменения частот.

При периодичности наблюдаемых явлений выше десятков килогерц формирователи и, в частности, генераторы развертки изготовляются обычно с электронными лампами или транзисторами. При более низких частотах в некоторых типах устройств применяются также ионные управляемые приборы (тиратроны).

В настоящей главе рассмотрим простейшие схемы генераторов развертки с электронными лампами и транзисторами. Генераторы развертки с тиратронами и полупроводниковыми многослойными приборами (тиристорами) рассмотрим после ознакомления в гл. 6 с устройством таких приборов и их режимом работы.

а] Ламповый генератор развертки

Простейшая схема лампового генератора развертки, работающего в ждущем режиме, дана на рис. 3.20, а, а диаграммы, иллюстрирующие режим ее работы, представлены на рис. 3.20, б-г. Пилообразное напряжение формирует здесь, как и в большинстве типов генераторов развертки, конденсатор в процессе его заряда и разряда.

Для регулирования амплитуды зубцов пилы в схему введен набор конденсаторов, один из которых, вводимый в схему с помощью ключа К, используется в качестве рабочего.

Конденсатор заряжается через сопротивление R2 и разряжается через лампу при появлении пускового импульса на ее сеточном вхо'де.

До появления входного положительного импульса лампа Л заперта напряжением £/к, возникающим на катодном сопротивлении



Як от тока, создаваемого источником питания £а в цепи, содержащей Ri и RK.

В качестве рабочего используется участок, соответствующий режиму заряда конденсатора. В целях получения требующейся линейности нарастания напряжения конденсатор заряжается не полностью, а только в той мере, в которой общее уравнение заряда обеспечивает малое отступление от прямой.

Uc = Ea(l-e *)=.£, (1-е **с). (3.83)

Длительность зарядного режима задается в рассматриваемой схеме паузой £, между импульсами.

Переход от зарядного режима к разрядному происходит в конце паузы, когда в сеточной цепи лампы появляется входной сигнал (см. рис. 3.20, б). Этот сигнал сообщает сетке менее отрицательный потенциал, чем это соответствует характеристике запирания лампы f/c-s (см. рис. 3.20, в). Длительность открытого состояния лампы, определяющая время разряда конденсатора и тем самым время возврата луча в исходное положение, регулируется длительностью 4 входного импульса управления.

Максимальное напряжение на конденсаторе к концу заряда, как это следует из (3.83),

£W = (Ea-Ucmin) (1-е *зС)+ Ucmin. (3.84)

Минимальное напряжение на конденсаторе к концу разряда

л ~Ш, (3.84 а)

где R,: - внутреннее сопротивление лампы (среднее его значение).

Влиянием сопротивления RK при записи формулы (3.84) пренебрегли, поскольку оно зашунтировано конденсатором достаточно большой емкости Ск. Подставляя значения tlt t2 и постоянные времени зарядной и разрядной цепей и решая совместно (3.83) и (3.84), можем найти граничные значения напряжения на конденсаторе в процессе его заряда и разряда.

Разряд происходит значительно быстрее заряда (см. рис. 3.20, г), поскольку внутреннее сопротивление лампы меньше, чем R2.

Изменение частоты достигается изменением периодичности входных импульсов, а регулировка амплитуды обеспечивается как указывалось, выбором конденсатора с помощью ключа К или изменением сопротивления Р2, ограничивающего скорость заряда.

Преимуществом генераторов развертки, выполняемых на электронных лампах, является, кроме широкого диапазона изменения частот, возможность получения больших амплитуд напряжений на вершинах зубцов, что необходимо для разверток большой протяженности.
