UK9 и Ufe (см. рис. 3.15, д и е), а затем неизменные значения этих напряжений.

В обмотке первоначального намагничивания трансформируемое напряжение равно:

= £к - /пЯп (3.55)

где /п -установившийся ток в обмотке к> , a Rn-ее сопротивление. Его значение может быть найдено из равенства

и> 1,26

где / - средняя длина магнитных линий.

После достижения значений индукции в сердечнике, близких к -Вг, рабочая точка переходит на участки малого наклона кривой намагничивания, в связи с чем индуктируемые в обмотках w1 и we напряжения достаточно быстро спадают к нулю, в связи с чем напряжения UKa и U& становятся равными значениям напряжения питания -Ек и +Еб-

Этим заканчивается этап запертого состояния триодов, который может быть назван этапом восстановления исходного состояния.

Полная продолжительность восстановления, включая и участки перехода напряжения ика и £/6э к их исходным значениям (интервал г.ч - t2 на рис. 3.15, д и е), когда некоторая доля тока подмагничи-вания трансформируется в нагрузочную цепь, может быть найдена по формуле, аналогичной (3.54),

2BrSwa.\Qs Л Лр\ 3

Гвосст - £к /п/?п V1 н^

где Rn - нагрузочное сопротивление, приведенное к числу витков обмотки подмагничивания. Запускающий импульс может быть подан, как и в других типах ждущих блокинг-генераторов, только после истечения времени восстановления исходного состояния. Поэтому максимальная частота повторения импульсов блокинг-генератора с насыщающимся трансформатором не может быть выше, чем

/шах = т-777 (3.57)

*и Т *восст

§ 3.5. ТРИГГЕРЫ

Двухпозиционные переключатели с двумя устойчивыми состояниями, выполняющие функции формирователей прямоугольных импульсов или элементов, хранящих информацию (запоминающих элементов), называются триггерами.

Триггеры состоят из двух секций, связанных между собой цепями обратной связи (рис. 3.16, а и б). Благодаря такой связи триггер в определенный промежуток времени может находиться только



в одном из двух его устойчивых состояний (за исключением коротких интервалов времени, относящихся к переходу триггера из одного стойчивого состояния в другое). Переключение триггера из одного состояния в другое производится с помощью внешнего импульса управления.

Различие в схемах триггеров рис. 3.16, а и б заключается в числе входных цепей для импульсов управления. У триггера на рис. 3.16, а их две (триггер с раздельными входами). Через каждую из них поочередно поступают импульсы одного (положительного) знака (верхние две диаграммы рис. 3.16, е). У триггера на рис. 3.16, б у обеих секций общая входная цепь (триггер с общим входом). Через этот вход последовательно поступают импульсы одного знака (верхняя диаграмма на рис. 3.16, г). Имеются триггеры, у которых через общий вход поступают чередующиеся по знаку импульсы.

Триггеры с раздельными входами применяются в релейной технике, системах автоматического регулирования, а также в двухка-нальных системах связи Триггеры с общим входо применяются преимущественно в цифровой вычислительной технике. В связи с этим такие триггеры часто называют триггерами со счетным входом.

Выполняются триггеры с электронными лампами, ионными и полупроводниковыми приборами. По принципу действия они относительно мало отличаются между собой, поэтому ограничимся рассмотрением только полупроводниковых триггеров.

По схемам сочленения и составу элементов, входящих в цепи обратной связи, различают триггеры: 1) с коллекторно-базовой связью, выполняемой обычно с R- и С-элементами, и 2) с эмиттер-ной связью, выполняемой на сопротивлениях.

В счетной технике и автоматических устройствах применяются также специальные типы триггеров: динамические, токопереклю-чающие и триггеры с непосредственной связью.

Рассмотрим наиболее распространенный тип триггера с коллекторно-базовой обратной связью, в которую входят параллельно включенные активное сопротивление R и емкость С.


И

<4Li

иеых,~

Рис. 3.16. Структурные схемы триггера:

а - с раздельными входами; 6 - с общим входом; е-г - диаграммы напряжения, иллюстрирующие принцип действия триггера с раздельными и общим входами



Принципиальная схема такого триггера с раздельными входами приведена на рис. 3.17, а, а с общим (счетным) входом - на рис. 3.17, б.

Триггер с раздельными входами показан с внешним смещением, а триггер с общим входом - с автоматическим смещением. Это не следует рассматривать как общую закономерность, так как любой из приведенных типов триггеров может выполняться с одним или другим смещением.

Если устройство содержит много триггеров, то независимо от того, имеют ли триггеры раздельные входы или общий вход, применяется обычно независимое смещение, получаемое от общего внешнего источника напряжения. Это является более экономичным и обеспечивает вместе с тем более высокую надежность работы триг-

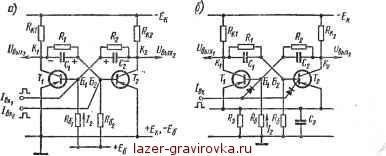

Рис. 3.17. Электрические схемы триггеров с раздельными (а) и общим входом (б)

геров, так как напряжение смещения не зависит в этом случае от возможных колебаний напряжения в цепи питания.

Цепи, обратных связей с jRC-звеньями, связывающие коллектор одного триода с базой другого, образуют замкнутую петлю обратной связи. Принципиально можно было ограничиться введением в цепи обратных связей только активных сопротивлений, однако шунтирование их конденсаторами обеспечивает значительное повышение скорости действия этих цепей.

В одном из устойчивых состояний один из триодов триггера заперт, а другой открыт. В целях повышения статической устойчивости триггера при возможных колебаниях напряжения питания и температуры окружающей среды открытый триод находится в режиме насыщения.

Надежное запирание второго триода обеспечивается тем, что его базе сообщается положительный потенциал по отношению к эмиттеру. В схеме рис. 3.17, а это достигается присоединением базы через сопротивление Re к положительному полюсу источника смещения Еб, отрицательный полюс которого заземлен так же, как и эмиттеры триодов.
