больше единицы. При таком соотношении параметров прямой блокинг-процесс развивается, как указывалось, столь быстро (если индуктивность рассеяния обмоток трансформатора мала), что практически фронт импульса можно считать ограниченным только временем, необходимым для заряда паразитной емкости Сск сетка - катод лампы и разряда емкости Сак анод - катод.

Учитывая, что разрядный ток емкости Сак трансформируется в сеточную цепь лампы с тем же знаком, что и зарядный ток емкости Сск и что эквивалентное активное сопротивление в сеточной цепи

лампы может быть принято равным сшах а также полагая, что

Л: max

время заряда конденсатора может быть принято примерно равным двум постоянным времени цепи, для фронта импульса можем написать приближенное равенство

ФР = 2 -(Сск -)- Сак), (3.45)

где Сак - емкость анод - катод, пересчитанная через квадрат коэффициента трансформации в. цепь сетка - катод.

К концу фронта импульса анодный ток после перехода на участок малого подъема динамической анодно-сеточной характеристики достигает в некоторой ее точке максимального значения (рис. 3.12, в). Ему соответствует максимальное значение напряжения на сетке Lcmax (рис. 3.12, г) и минимальное значение напряжения между анодом и катодом. Этим заканчивается формирование фронта импульса.

За ним следует этап, характеризующийся малым изменением анодного тока, а также анодного и сеточного напряжений, определяющий вершину импульса.

В течение второго этапа формирования напряжение на первичной обмотке трансформатора

1 = £а - атш- (3.46)

Оно остается величиной постоянной, поскольку иатт также не изменяется, пока рабочая точка перемещается по пологому участку анодно-сеточной характеристики.

При их const ток намагничивания проходящий через первичную обмотку трансформатора (помимо нагрузочной составляющей тока и составляющей тока обратной связи), продолжает нарастать почти прямолинейно (до перехода к режиму насыщения),

dO ,

поддерживая тем самымя const и, следовательно, постоянство

э. д. с, наводимых в первичной обмотке обратной связи и в нагрузке. Под действием э. д. с, наводимой в обмотке обратной связи, через сеточную цепь проходит сеточный ток в том же направлении, что и на этапе формирования фронта, заряжая сеточный конденсатор С. Рост встречного напряжения на конденсаторе в процессе



его заряда приводит к постоянному ослаблению сеточного тока и напряжения между сеткой и катодом лампы.

Постепенное ослабление положительного напряжения на сетке и и снижение в силу этого анодного тока продолжается до тех пор, пока рабочая точка на анодно-сеточной характеристике Лампы не переходит с полого на круто спадающий участок характеристики. Это определяет правую границу вершины импульса.

По времени заряда конденсатора от UC3 до Естах (рис. 3.12, б) можно найти приближенное значение продолжительности импульса tK, полагая, как и ранее, что полное время заряда равно примерно двум постоянным времени зарядной цепи:

ta2Ecmf~Uc-3C. (3.47)

с max

С переходом на круто спадающий участок анодно-сеточной характеристики развивается обратный блокинг-процесс, приводящий к быстрому снижению анодного тока до нуля (этап, называемый спадом импульса) и сеточного напряжения до Uc-3. К моменту спада анодного тока до нуля напряжение на сеточном конденсаторе достигает £/с-3.

За короткий этап обратного блокинг-процесса не вся энергия, накопленная в магнитном поле трансформатора, успевает полностью израсходоваться, поэтому быстрая убыль энергии продолжается и после закрытия лампы. Это приводит к появлению избыточных напряжений, индуктируемых во всех обмотках магнитно связанных с сердечником трансформатора. Эти избыточные напряжения принято называть выбросами. Выброс в анодной цепи, как это видно из рис. 3.12, д, имеет положительный знак, а в нагрузочной и сеточной цепях - отрицательный знак.

Выбросы постепенно, снижаются, и напряжения достигают их номинальных значений еще до окончания паузы между импульсами Ta=T- t .

Время паузы, когда лампа заперта Т - tK, может быть найдено, исходя из времени разряда конденсатора С на сопротивление Rc. За время паузы напряжение на конденсаторе снижается с Естах До с.з- Поэтому

T-t Tn = RCC In - Uc-3 . (3.48)

-с.з

Изменение продолжительности импульса может быть достигнуто изменением емкости конденсатора С, а переход к другим значениям Т - tK осуществляется изменением сопротивления Rc.

При работе лампового блокинг-генератора в ждущем режиме в сеточную цепь лампы вводится отрицательное смещение, запирающее лампу. Она открывается положительным импульсом, вводимым в сеточную цепь.



б) Полупроводниковый бгю и генератор с конденсаторным

формированием

Схема полупроводникового импульсного автогенератора, приведенная на рис. 3.13, а, в принципе не отличается от схемы лампового автогенератора (см. рис. 3.12, а). Обратная связь между коллекторной и базовой цепями триода осуществлена через одну из вторичных обмоток трансформатора. В эту цепь входит также конденсатор связи Ссв и сопротивление R6, шунтирующее вход триода.

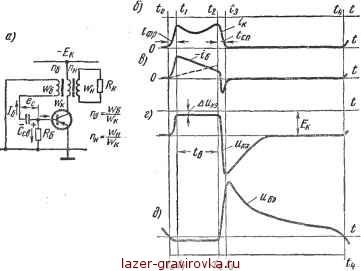

Рис. 3.13. Схема полупроводникового блокинг-генератора (с); временные диаграммы, иллюстрирующие режим его работы (б - д)

Полупроводниковый триод закрыт, пока потенциал на его базе (по отношению к эмиттеру) положителен. Когда же этот потенциал в связи с окончанием разряда конденсатора уменьшится до нуля (момент t0), триод открывается и начинает развиваться прямой бло-кинг-процесс. Его развитие, происходящее при взаимном усилении базового и коллекторного токов, имеет место тогда, когда удовлетворяется неравенство (3.18). В рассматриваемой схеме оно приводит к [601

>1, (3-49)

б

где пб = и ин = -коэффициенты трансформации в базовой

и нагрузочной цепях, а р*-коэффициент передачи тока в схеме с ОЭ.
