отношению к его максимальному значению (при частоте ю0), при котором обеспечивается наиболее стабильный режим генерации.

На рис. 3.11, б приведен другой вариант схемы автогенератора, содержащий оба вида обратной связи. В качестве звена положительной обратной связи здесь используется мост Вина, а в качестве звена отрицательной обратной связи - звено R0C0 с конденсатором С0 большой емкости.

Усилительное звено в автогенераторе образуют два каскада с триодами Tg и Т3, включенными по схеме с ОЭ, и один эмиттерный повторитель с триодом Tlt выполняющий функции входного каскада. Через последний вводятся оба сигнала обратной связи.

Присоединение моста Вина через эмиттерный повторитель, имеющий большое входное сопротивление, предупреждает нагрузку моста заметным током. Этим обеспечивается минимум искажения его амплитудно-частотной и фазо-частотной характеристик.

Введение звена отрицательной обратной связи способствует повышению стабильности амплитуды колебаний.

§ 3.4. ИМПУЛЬСНЫЕ АВТОГЕНЕРАТОРЫ (БЛОКИНГ-ГЕНЕРАТОРЫ)

Для управления формирователями и другими электронными устройствами часто требуется иметь импульсы прямоугольной или остроконечной формы с различной продолжительностью t и скважностью q, определяемой отношением периода повторяемости импульсов Т = Тп + tK к ширине импульса tK.

В качестве формирователей импульсов нередко применяются импульсные автогенераторы с трансформаторной обратной связью (рис. 3.12, а), называемые также блокинг-генераторами (БГ).

По параметрам элементов, определяющих времена формирования импульсов и пауз, различают две модификации блокинг-генерато-ров. В первой из них времена формирования определяются конденсатором, вводимым в цепь обратной связи, а другой - временем перемагничивания сердечника трансформатора, работающего в режиме насыщения.

Блокинг-генераторы с конденсаторным формированием могут работать как в автоколебательном режиме, генерируя периодически повторяющиеся импульсы, так и в ждущем режиме, когда формируются одиночные импульсы и начало формирования которых определяется приходом внешнего сигнала. Блокинг-генераторы с трансформаторным формированием работают обычно в ждущем режиме.

Обе модификации БГ выполняются как с электронными лампами, так и с транзисторами.

Вначале рассмотрим ламповый блокинг-генератор с конденсаторным формированием импульса, а затем полупроводниковый - с конденсаторным и трансформаторным формированием длительностей импульсов и пауз.



а| Ламповый блокинг-генератор с конденсаторным формированием

Схема лампового блокинг-генератора с конденсаторным формированием импульса приведена на рис. 3.12, а. Режим его работы иллюстрируют диаграммы напряжения и тока, приведенные на рис. 3.12, б -д.

Лампа включена последовательно с первичной обмоткой трансформатора и источником питания Ez. Одна из вторичных обмоток

трансформатора связана с нагрузочным сопротивлением Ra, а с помощью другой вторичной обмотки осуществлена обратная связь с сеточной цепью лампы. В цепь обратной связи входит сеточный конденсатор С и сопротивление Rc, шунтирующее вход лампы со стороны сетки

На рис. 3.12, а показаны также паразитные емкости лампы: сетка - катод Сск и анод-катод Сак, оказывающие также заметное влияние на режим работы автогенератора.

Форма импульса тока, проходящего через лампу, приближается, как это видно из рис. 3.12, в, к прямоугольной. Подбором параметров элементов схемы блокинг-генератора можно изменять в широких пределах как длительность импульса tH (в диапазоне от десятых

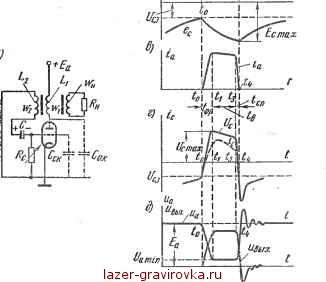

Рис. 3.12. Схема лампового блокинг-генератора (а); временные диаграммы, иллюстрирующие режим его работы (б-д)



долей микросекунд до сотен микросекунд), так и продолжительность пауз Т - ta, а тем самым и скважность q импульсов в пределах от 50 до 1000.

Принципиальное отличие в работе рассматриваемого импульсного автогенератора от автогенератора синусоидальных колебаний заключается в том, что обратная связь действует интенсивно не в течение всего времени, пока лампа открыта, а главным образом в течение тех долей периода, когда происходит формирование фронта и спада импульса. Индуктивность рассеяния L2 вторичной обмотки трансформатора и емкость конденсатора С, входящие в сеточную цепь блокинг-генератора, невелики. Поэтому соответствующая им резонансная частота контура лежит много выше частоты повторения генерируемых импульсов.

При параметрах, удовлетворяющих неравенству (3.18), на фронте и спаде импульса происходит столь быстрое взаимно усили-[ ваемое изменение анодного тока и сеточного напряжения (характеризуемое как блокинг-процесс), что продолжительность фронта к и спада получаются очень малыми.

1 Рассмотрим последовательность процессов и длительность формирования импульса по его основным трем этапам, соответствующим трем участкам в форме кривой импульса тока. - Открывание лампы происходит в момент t0 (рис. 3.12, б), когда -кривая напряжения ес на конденсаторе С, разряжающемся на сопротивлении Rc, пересекает характеристику запирания UC3 лампы .представленной на рис. 3.12, б для упрощения в виде пунктирной прямой, параллельной оси абсцисс.

С открытием лампы начинает развиваться прямой блокииг-про- цесс, характеризующийся лавинообразным нарастанием анодного кмгока и сеточного напряжения, взаимно воздействующих друг на Вдруга (рис. 3.12, в и г).

Полный коэффициент передачи напряжения в петле автогенера- ;ции должен удовлетворять неравенству (3.18). Так как коэффициент усиления каскада К равен SRb (где S - крутизна лампы, a Rs - результирующее сопротивление всех параллельно присоединенных Rj приведенных к анодной цепи лампы сопротивлений Rn, Rc, Rt и сопротивления гск промежутка сетка - катод), а коэффициент

игередачи напряжения звена - обратной связи у0.с = -, т0 ход

прямого блокинг-процесса определяется соотношением

Коэффициент трансформации блокинг-генератора формирую-

ЬЩего короткие импульсы, выбирается обычно в пределах 0,2-0,35. ,В этом случае численное значение произведения двух других величин в левой части неравенства (3.44) должно быть значительно
