ликом) работает в режиме однополупериодного выпрямителя, в котором промежуток сетка - катод выполняет функции вентиля. Напряжение смещения создается постоянной составляющей выходного напряжения, а переменная его составляющая выполняет функции напряжения обратной связи. Преимущество такого звена смещения заключается в том, что в период самовозбуждения напряжение смещения мало, что облегчает процесс самовозбуждения.

Для установления связи между параметрами элементов автогенератора и коэффициентами К а у воспользуемся эквивалентной схемой автогенератора, приведенной для первой гармонической тока (рис. 3.5, б).

Кривая анодного тока лампы, ограниченная отрезком синусоиды с углами отсечки е, содержит, кроме первой гармонической, так же как и у генератора с внешним возбуждением, высшие гармонические, которые здесь не учитываются.

Связывая напряжения в контурах с токами /х и /2, получаем следующую систему уравнений:

£с -/(oM/i = 0, (3.19)

ц£с - (R + A - ЯЛ = 0, (3.20)

-(R + juLJIOk, (3.22)

где и. - коэффициент усиления лампы;

Ri - внутреннее сопротивление лампы переменному току; R - активное сопротивление в колебательном контуре, с помощью которого учитываются не только потери мощности в нем, но и полезно передаваемая нагрузке мощность; 1УК - напряжение на колебательном контуре; М - коэффициент взаимоиндукции между первичной и вторичной обмоткой обратной связи. Определяя из (3.19) и (3.22) напряжения Ёс и £/к и беря их отношение, получаем коэффициент передачи напряжения звеном обратной связи: . £с juMit -]Ш (% 9Ч1

Yo-c ~ ~ - (R + JaLJ А - R + jnU Решая совместно (3.20), (3.21) и (3.22), находим напряжение на колебательном контуре

тт - ц£с(g + /tuZ-t)

и к R+jaLt + Ri + j<*CRi (R + JaLJ Беря отношение UK к Ёс, находим коэффициент усиления [22]:

k = = -j-=-, (3.24)

здесь Sm = - средняя крутизна лампы.



м

Вводя в (3.186) значения Yo.c и К из (3.23) и (3.24), получаем комплексное уравнение (3.18) в развернутом виде:

Группируя в нем действительные и мнимые слагаемые, приходим к преобразованному уравнению:

(М± \+ /(* + ! --<f) = 0. (3.25а)

Приравнивая сумму действительных слагаемых в первой скобке нулю и вводя - (из 3.12), получаем

7 = -(iT + -siH- <3-26>

Найденное равенство показывает, как для обеспечения процесса

самовозбуждения автогенератора надо выбирать значение -

когда известны параметры лампы ц, Sm и эквивалентное сопротивление R3 колебательного контура.

В тех случаях, когда параметры трансформатора и колебательного контура заданы и выбирается лампа, то для обеспечения процесса самовозбуждения необходимо, чтобы средняя крутизна лампы Sm удовлетворяла соотношению

D (М п <3-26а)

Значение Sm, удовлетворяющее равенству (3-26а), позволяет ino (3-24) найти /СкрИт - \К\ и по передаточной характеристике усилительного каскада (рис. 3.4, б) найти затем амплитуду установившихся колебаний.

Частоту колебаний находим, приравняв нулю сумму мнимых слагаемых в (3.25а). В результате получаем

соС= 1 + §., (3.27)

<*=fMl+%)- (3-28)

Если R < Rit то

Утр- (3-28а)

Это показывает, что частота установившихся колебаний у автогенератора близка к собственной частоте колебательного контура, когда R мало.



6) Полупроводниковые автогенераторы средних частот

Мы рассмотрели ламповый автогенератор с одним видом обратной связи, а именно с трансформаторной. Не менее часто на практике встречаются два других вида обратной связи. Они создаются секционированием одной из ветвей колебательного контура и соединением общей точки связи с катодом (в ламповых схемах) или с эмиттером (в полупроводниковых схемах). При таких видах обратной связи схемы автогенераторов называют трехточечными в соответствии с числом точек, связывающих колебательный контур с усилительным звеном. Выполняются трехточечные схемы либо секционированием емкостной ветви контура (емкостная трехточечная схема), либо секционированием индуктивной ветви контура (индуктивная трехточечная схема).

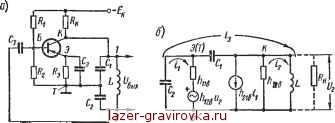

Рис. 3.6. Полупроводниковый автогенератор с трехточечной емкостной обратной связью (а) и его эквивалентная схема (б)

Режим работы этих схем и связь между их параметрами рассмотрим применительно к транзисторным автогенераторам.

Емкостная трехточечная схема (называемая в литературе также схемой Колпитца) приведена на рис. 3.6, а.

Функции звена смещения выполняет делитель напряжения Ru R2- Ток покоя в коллекторной цепи зависит от Ек, тока базы и коллекторного RK и змиттерного R3 сопротивлений. Зашунтирован-ное конденсатором Сэ сопротивление R3 поддерживает, как и в усилительных схемах, температурную стабильность работы автогенератора.

Эквивалентная схема для переменных составляющих тока в автогенераторе, приведенная на рис. 3.6, б, не содержит сопротивлений, определяющих режим покоя, поскольку они мало влияют на режим автоколебаний. Разделительный С3 и эмиттерный Сэ конденсаторы также отсутствуют в схеме, так как они выбираются значительной емкости.

База транзистора является здесь общим выводом для нагрузочной цепи (функции которой выполняет колебательный контур) и для источника сигнала (вводимого через конденсатор обратной связи С2). Поэтому эквивалентная схема построена применительно
