Количественная связь между анодным током и анодным напряжением в режиме объемного заряда (пока не все электроны, покидающие катод, достигают анода) может быть найдена из решения уравнения Пуассона, связывающего потенциал пространства с плотностью р объемного заряда. Решение этого уравнения после замены плотности р заряда плотностью тока / и с учетом граничных условий приводит для диода с плоскими электродами к равенству, полученному Ленгмюром и Чайльдом [2]:

£/3/2

/. = 2,33- [а/см*], (1.6)

где / - расстояние между катодом и анодом, см; Ua - анодное напряжение, в.

При полезной площади Sa (см2) анода анодный ток

. /а = 2,33 1Usf = gU\r* [а], (1.7)

где g - коэффициент, включающий все постоянные величины, в уравнении, относящемся к данной лампе. При цилиндрической конфигурации электродов анодный ток [2]

/а^2,33.10-б^- uT = gUT [а], (1.8)

V а к)

где га - радиус анода, см; 4 гк -- радиус катода, см.

По существу формула (1.8) повторяет формулу (1.7), поскольку разность радиусов анода и катода определяет расстояние / между электродами.

Сопоставляя выражения (1.7) и (1.8) с законом Ома для линейных металлических проводников, видим, что:

1) анодный ток в вентиле пропорционален не первой степени напряжения (как это соответствует закону Ома), а степени 3/2; !эти уравнения называют поэтому законом степени трех вторых; ;,г. 2) при заданном напряжении Ua ток обратно пропорционален первой, а второй степени расстояния между электродами; 3) числовой коэффициент пропорциональности (2,33 10~6), который можно в какой-то степени сравнивать с удельной электропроводностью, значительно меньше, чем у металлических проводников.

В результате указанных отличий напряжение, которое требуется приложить к электронному (высоковакуумному) прибору, много больше необходимого напряжения для пропускания того же тока *через металлический проводник тех же размеров. Все это объясняется влиянием отрицательного поля объемного заряда, которого нет в металлах, поскольку объемный заряд электронов компенсируется в нем зарядом положительных ионов кристаллической Фешетки.



Уравнения (1.7) и (1.8) дают возможность построить вольт-амперную характеристику электронного диода, выражающую зависимость тока в приборе от напряжения на электродах.

Одна из таких характеристик, рассчитанная по уравнению (1.8) для диода с цилиндрическими электродами, построена пунктиром на рис. 1.4, б. На том же рисунке нанесены три экспериментальных характеристики, снятые у того же диода при трех разных значениях напряжения накала.

Экспериментальные характеристики отличаются от теоретической тем, что-

1) начинаются они не от нуля напряжения, а от некоторого отрицательного его значения; это обусловлено наличием начальных скоростей электронов, покидающих катод, благодаря которым наиболее быстрые электроны, преодолевая тормозящее поле в междуэлектродном промежутке, достигают анода и создают небольшой анодный ток (ток налета);

2) на участке крутого подъема экспериментальные характеристики расположены тем ниже, чем меньше напряжение накала катода; это объясняется менее глубоким при меньших эмиссионных токах потенциальным минимумом, который уменьшает результирующую разность потенциалов между потенциальным минимумом и анодом (рис. 1.4, а);

3) при некотором предельном значении анодного напряжения экспериментальные характеристики отклоняются от теоретической, переходя на участок насыщения; к участку насыщения уравнения (1.6) и (1.8) уже неприменимы.

Приведенные на рис. 1.4, б вольт-амперные характеристики условно называют статическими, чтобы подчеркнуть, что они связывают ток в приборе с напряжением, непосредственно ему сообщаемым (что имеет место только в испытательном режиме). В рабочем (динамическом) режиме, когда в цепь, питаемую от источника постоянного напряжения Еа или синусоидального напряжения с амплитудой faniax, входит также нагрузочное анодное сопротивление /?. напряжение на приборе является функцией от тока, проходящего через это сопротивление. В этом случае ток может быть найден в результате совместного решения уравнения, определяющего вольт-амперную характеристику диода (лампы), и уравнения, связывающего напряжение на нагрузочном сопротивлении с током, проходящим через него.

В связи с нелинейностью вольт-амперной характеристики прибора (подчиняющейся закону степени 3/2) ток в динамическом режиме проще всего найти графически, пользуясь нагрузочной диаграммой рис. 1.5, а, представляющей совмещение вольт-амперной характеристики г'а = / (£/а) с линией нагрузки MN, определяющей изменение напряжения UR на нагрузочном сопротивлении в функции от тока, проходящего через него. При неизменном значении сопротивления /?а линия нагрузки представляет прямую с углом



наклона а, проведенную из точки М, соответствующей напряжению питания Ея. Котангенс угла пропорционален нагрузочному сопротивлению Rai а *

ctga = TRa,

где а и Ь - масштабные коэффициенты тока и напряжения.

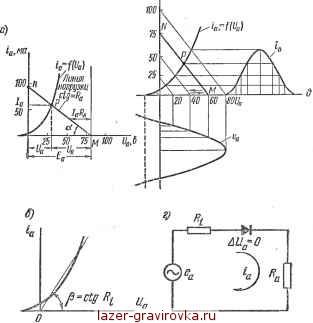

Рис. 1.5. Нагрузочные диаграммы при питании анода постоянным (а), переменным напряжением и кривая анодного тока (б) аппроксимация вольт-амперной характеристики (в) и эквивалентная схема цепи, содержащей диод (г)

При угле наклона а падение напряжения на сопротивлении Un = /а/?а определяется для любого значения /а горизонтальным отрезком между линией нагрузки MN и вертикалью, проведенной через точку М. Это следует из отношения катетов в прямоугольном треугольнике:

UR = 7* *б (у-о) = 1 aCtgG = IJRV

Ток в цепи определяется в построенной нагрузочной диаграмме ординатой точки пересечения линии нагрузки с вольт-амперной характеристикой прибора.
