напряжение усилительного звена и (в другом масштабе) как выходное напряжение петли обратной связи Uox, когда она отсоединена от входа усилителя. .

На первом этапе развития процесса самовозбуждения, пока £/вых определяется внутренними флюктуационными колебаниями, Евх и ивых очень малы. Рабочий участок на передаточной характеристике имеет в этом случае малую протяженность вблизи начала координат.

В процессе развития колебаний 1>вых и Евх увеличиваются. Их промежуточные значения показывают пунктирные кривые рис. 3.4, а. Рабочий участок характеристики при этом расширяется; коэффициент же усиления уменьшается вследствие ослабления среднего значения крутизны передаточной характеристики.

Пост (Щых.т) Передаточная характеристика

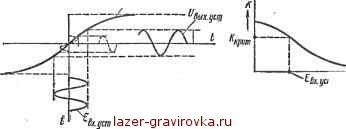

Рис. 3.4. Передаточная характеристика автогенератора при разомкнутой петле обратной связи (а) и кривая зависимости коэффициента усиления k от входного сигнала (б)

Нелинейную передаточную характеристику с постепенно убывающей крутизной имеют все типы автогенераторов.

Амплитуда колебаний на выходе автогенератора достигает своего предельного (установившегося) значения с/вых- уст тогда, когда увеличение сигнала усилительным звеном К сопровождается таким же ослаблением напряжения звеном обратной связи. Коэффициент передачи звена обратной связи у0 с всегда меньше единицы.

Условие самовозбуждения может быть выражено аналитически, если воспользоваться в качестве исходной формулой (2.165), записанной для положительной обратной связи. По отношению к модулям входящих в (2.165) величин это приводит к равенству

1*0*1 =

I /CVo-с

(3 17)

Из (3.17) следует, что для развития процесса самовозбуждения

[Необходимо, чтобы

Знак неравенства относится к переходному режиму, ктво - к стационарному режиму.

(3.18) а равен-



Значение Куа с = Дыхт может быть измерено при разомк-

нутой (с помощью ключа Р на рис. 3.3) петле ОС и сигнале управления, введенном извне.

Процесс самовозбуждения проходит тем активнее и быстрее, чем больше единицы модуль Куох I

Значение коэффициента усиления \К\, при котором устанавливается режим автоколебаний, называют критическим К крит , а равенство

l/WYacH 1 (3.18а)

соответствует балансу амплитуд, поскольку при установившемся режиме

U р

-о.с. уст BX.JCT

По кривой зависимости коэффициента усиления К от входного сигнала Евхт (рис. 3.4 б) и /Скрнт, вычисляемому по (3.18 а), может быть найдена с помощью рис. 3.4, а амплитуда установившихся колебаний на выходе автогенератора VBblx.

По аргументам комплексов, удовлетворяющих уравнению

KYo.c=U (3,186)

может быть также найдена частота установившихся колебаний. Так, если

К == Keif = /( (cos <р 4- / sin <р)

и

Yo.c = Yox = Yo.c (cos яр + / sin if),

то при соблюдении равенства (3.186) должны быть равны и противоположны по знаку аргументы комплексов:

Ф = - if, (3.18в)

Благодаря наличию реактивных сопротивлений в схемах четырехполюсников (индуктивных и емкостных) аргументы <р и if зависят от частоты. Поэтому условие (3.18в) удовлетворяется при определенной частоте колебаний. Эта частота и есть установившаяся.

Из приведенного анализа, таким образом, следует:

1) что автогенератор самовозбуждается тогда, когда произведение модулей комплексов К и Yo.c не меньше единицы;

2) что колебания устанавливаются тогда, как аргументы комплексов К и у равны и противоположны по знаку. При этом амплитуда колебаний соответствует равенству единице произведения модулей комплексов.

Так как комплексы К и уос определяются параметрами элементов, которые входят в звенья усиления и обратной связи, то для того, чтобы обеспечить самовозбуждение и требующиеся ампли-



,туду и частоту колебаний, параметры элементов у данного автогенератора необходимо выбирать, исходя из условия удовлетворения равенствам (3.18а) и (3.18в).

Рассмотрим решение такой задачи применительно к некоторым из наиболее распространенных на практике типов ламповых и полу-.проводниковых автогенераторов/

а) Ламповые автогенераторы средних частот

К средним частотам (применительно к области промышленной Электроники) могут быть отнесены частоты, лежащие примерно в диапазоне от нескольких килогерц до нескольких сот килогерц.

Одна из типовых схем автогенератора, рассчитанного на работу в этом диапазоне частот, приведена на рис. 3.5, а. В качестве уси-

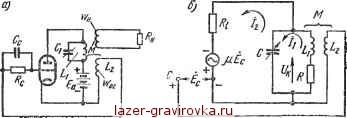

Рис. 3.5. Ламповый автогенератор с трансформаторной обратной связью (а) и его эквивалентная схема (б)

лительного прибора применена электронная лампа, а в качестве звена обратной связи используется вторичная обмотка трансформатора (трансформаторная обратная связь).

Вторичная обмотка звена обратной связи должна быть так присоединена к выводам сетки и катода лампы, чтобы входное напряжение у нее имело фазу, сдвинутую на 180° по отношению к фазе выходного напряжения усилительного звена. Этим обеспечивается нулевой сдвиг (следовательно, положительная обратная связь) между входным и выходным напряжением в петле ОС, тогда когда и усилительное звено имеет фазовый сдвиг также примерно равным 180°.

Первичная обмотка трансформатора связи выполняет одновременно функции индуктивности в колебательном LC-контуре.

Передача мощности от колебательного контура к нагрузке Ru осуществляется через отдельную вторичную обмотку.

С целью получения приемлемого энергетического режима (регулируемого углом отсечки в) в цепь обратной связи введено звено автоматического смещения, состоящее из параллельно включенных сопротивления Яс и конденсатора Сс. Это звено (называемое грид-
