ограничиваемся рассмотрением только стабилизаторов последовательного типа, выполненных на электронных лампах и полупроводниковых триодах.

Типовая схема стабилизатора последовательного типа, выполненного на электронных лампах, приведена на рис. 2.69, а. Вход стабилизатора (зажимы / и 2) присоединен к выпрямителю, а выход (зажимы 3 и 4) - к нагрузочному сопротивлению R . Триод Лг выполняет функции регулирующего прибора. При отклонении выходного напряжения от заданного триод Лх, управляемый усилителем напряжения, содержащим лампу Л2, восстанавливает выходное напряжение на уровне, близком к заданному. Требующийся уровень выходного напряжения контролируется стабилитроном Сг, напряжение которого сравнивается с долей выходного напряжения, воспринимаемого плечом R2 делителя напряжения Rlt R2.

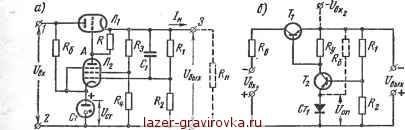

Рис. 2.69. Схемы стабилизаторов напряжения компенсационных типов: а - лампового; б - полупроводникового

С появлением разбаланса напряжений выходного и эталонного их разница воспринимается сеткой и катодом усилительного пентода Л2, что приводит к изменению тока в нем и его анодном сопротивлении R. Падение напряжения на этом сопротивлении является входным у регулирующего триода Лх. Изменение входного напряжения при неизменном токе в Ru и лампе Лх приводит к изменению падения напряжения на лампе, чем достигается нужная корректировка выходного напряжения.

Качество стабилизации при колебаниях входного напряжения оценивается, как и у параметрических стабилизаторов, коэффициентом стабилизации /Сст. определяемым при неизменном нагрузочном токе / из отношения

/ А £/ \ т ~~ \А ивык )

при /н = const

Численное значение Кст У лампового стабилизатора, схема которого приведена на рис. 2.69, а, может быть найдено из выражения

K =l+Kj. (2-199)



где Куъ - коэффициент усиления по напряжению усилительного каскада, содержащего лампу Л3; Uj - статический коэффициент усиления регулирующей лампы Лх.

В стабилизаторах, у которых в качестве регулирующей лампы Лх применяются лучевые тетроды (например, тип 6Э7П) или мощные пентоды (например, тип 6П14П), а в каскаде усиления напряжения- пентоды с высокой крутизной S (например, типы 6Ж1П или 6Ж9П), могут быть достигнуты коэффициенты стабилизации, лежащие в пределах 200-500.

Качество стабилизации при колебаниях выходного напряжения, обусловленных изменением нагрузочного тока /, оценивается по величине выходного сопротивления RBMX стабилизатора, определяемого из отношения / л \

г> [ ц вых \

вых I А/. Д/вх = const

Чем меньше RBblx, тем выше качество стабилизации. Численное значение /?ЕЬ1Х у лампового стабилизатора может быть найдено из выражения [9] i

fi,b,x= п-, (2.2С0)

где Sx - крутизна лампы Лх.

Значение /?вых при надлежащем выборе параметров может быть доведено до нескольких ом.

Ламповые стабилизаторы применяются при напряжениях, превосходящих (Увых = 70-80 в. При более низких уровнях напряжений, применяемых, в частности, в узлах питания полупроводниковых усилителей, используются полупроводниковые стабилизаторы напряжения компенсационного типа.

Принципиальная схема такого стабилизатора приведена на рис. 2.69, б. Ее отличие от рассмотренной схемы лампового стабилизатора заключается: а) в применении транзисторов Тх и Тг в качестве регулирующего и усилительного приборов и б) применении кремниевого стабилитрона Стх в качестве источника опорного напряжения.

Напряжение (УЕх1 относится к выпрямителю, напряжение которого нестабильно, а сопротивление RB является его внутренним (выходным)сопротивлением. Триод 7\ выполняет функции регулирующего, а триод Т2 - функции усилительного. Его коллекторная цепь присоединяется через сопротивление Ry к выходным зажимам стабилизатора или к вспомогательному маломощному источнику стабильного напряжения (Увх2 (см. пунктир на рис. 2.69, б) для повышения качества стабилизации. При наличии одного усилительного каскада коэффициент стабилизации [181

Кстъ- -jpjrn-r, (2.201)



где Ry - нагрузочное сопротивление в коллектор-

ной цепи триода Т2; гвх - входное сопротивление триода; г6 и гк - его базовое и коллекторное сопротивления;

r d II d

А = 1 Ч-- Л--1 о 2 - поправочный коэффициент, с помощью

которого учитывается влияние на выходное напряжение динамического сопротивления стабилитрона rd и внешнего сопротивления в базовой цепи триода Т2 (численное значение А лежит обычно в пределах 1,5-2). Выходное сопротивление у рассматриваемого типа стабилизатора может быть найдено из выражения [18]

где

Численное значение /Сст при применении одной ступени усиления может быть доведено до 100 и более, а выходное сопротивление RBbm - снижено до десятых и сотых долей ома.
