если входной сигнал подается только на один из его входов, а сетка второй лампы непосредственно соединена с общекатодным сопротивлением RK. Напряжение управления в цепи сетки второй лампы появляется в силу изменения падения напряжения на RK под действием входного сигнала.

Меньший дрейф в балансном усилителе достигается благодаря тому, что колебания напряжения питания и накального напряжения почти не сказываются на выходном напряжении, поскольку анодные потенциалы ламп изменяются с одним и тем же знаком.

Численное значение дрейфа (приведенное к входу) в балансном усилителе не превышает единиц милливольт за сутки его работы.

Еще большее снижение дрейфа достигается в усилителях постоянного тока преобразовательного типа (рис. 2.58, б). Постоянный ток


\~0 0-

Выпря-

Щпря- \ м теЛ1> тетя Y-0 0-

yjW5* j Butiponpeofpajotiamem

\USm

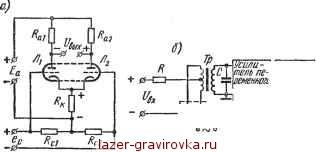

Рис. 2.58. Схема ламповых усилителей постоянного тока: а - параллельно-балансного типа; б - преобразовательного типа

предварительно преобразуется в переменный с помощью механического преобразователя вибрационного типа (вибропреобразователя) или с помощью преобразователя другого вида. Усиливается переменный ток с помощью усилителя с емкостной или трансформаторной связью.

Принцип действия вибропреобразователя основан на том, что якорь Я электромагнита ЭМ, возбуждаемого переменным током, вибрирует между полюсами постоянного магнита. Частота вибраций соответствует частоте переменного тока, питающего электромагнит. Постоянное напряжение подведено одним полюсом к якорю вибропреобразователя, а другим - к средней точке первичной, обмотки трансформатора Тр. При переходе якоря из одного крайнего положения в другое замыкается один контакт и размыкается другой. При этом изменяется направление тока в первичных обмотках входного трансформатора. Это создает во вторичной обмотке трансформатора переменный ток прямоугольной формы. Конденсатор С во вторичной обмотке трансформатора предупреждает искрение контактов вибропреобразователя.



После усиления сигнала переменное напряжение вновь преобразуется в постоянное с помощью фазочувствительного выпрямителя, функции которого может также выполнять вибропреобразователь.

Во входном и выходном узлах преобразователя имеет место пропорциональное изменение напряжения, а усилитель переменного напряжения обладает постоянным коэффициентом усиления. Поэтому результирующее выходное напряжение усилителя пропорционально входному сигналу.

Для того чтобы свести к минимуму искажения усиливаемых сигналов, частота переключений f вибропреобразователя должна быть заметно выше частоты входного сигнала; Вибропреобразователь работает в режиме вынужденных колебаний.

Из-за ограничения преобразуемой, частоты инерцией механической системы вибропреобразователя (максимум 200-400 гц), а также вследствие износа контактов вибропреобразователи заменяются в последнее время полупроводниковыми модуляторами, превращающими постоянный ток в переменный, и демодуляторами, преобразующими переменный ток в постоянный. Устройство и принцип действия модуляторов и демодуляторов описываются далее при рассмотрении полупроводниковых усилителей преобразовательного типа.

в) Полупроводниковые усилители

В полупроводниковых усилителях постоянного тока, кроме согласования потенциальных уровней и ослабления временного дрейфа, необходимо также обеспечить ослабление температурного дрейфа. Этот дрейф, как уже говорилось, обусловлен изменениями теплового тока, коэффициента передачи тока и напряжения на эмиттер-ном переходе при колебаниях температуры среды.

Согласование потенциальных уровней, у полупроводниковых каскадов постоянного тока может быть достигнуто путем непосредственного соединения каскадов (рис. 2.59, а), для чего коллекторные сопротивления уменьшают от каскада к каскаду, а эмиттерные сопротивления увеличивают.

Потенциометрическая связь здесь почги не применяется, так как низкоомные потенциометры настолько сильно шунтируют вход последующего каскада, что результирующий коэффициент усиления значительно снижается. Согласование потенциалов путем подбора сопротивлений. RK и R3 также нельзя признать приемлемым, так как с увеличением R3 возрастает глубина обратной связи по току, что также приводит к значительному ослаблению результирующего коэффициента усиления.

Более целесообразным является согласование, при котором повышение потенциала эмиттера следующего каскада достигается пропуском через его эмиттерное сопротивление вспомогательного тока от Добавочной цепи, содержащей балластное сопротивление R0



(рис. 2.59, б), или включением в эмиттерную цепь полупроводникового стабилитрона Ст (рис. 2.59, в). Стабилитрон Ст включен через балластное сопротивление R0 для поддержания й нем необходимого минимума тока.

Получение требующегося тока смещения у первого каскада (рис. 2.59, а) достигается с помощью делителя напряжения, коэффициент деления которого выбирается в соответствии с эмиттерным сопротивлением R3l, рассчитываемым по режиму температурной стабилизации.

Источник компенсирующего напряжения £6 вводится во входную цепь первого, каскада тогда, когда датчик необходимо освободить от прохождения через него постоянной составляющей тока.

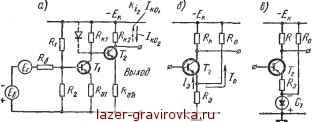

Рис. 2.59. Схемы полупроводниковых усилителей постоянного тока:

р с непосредственной связью; б - при повышении потенциала эмиттера с помощью эмиттерного сопротивления; в - при повышений потенциала эмиттера с помощью полупроводникового стабилитрона

Введение эмиттерных сопротивлений является одним из общепринятых способов температурной стабилизации. Чем меньше результирующее сопротивление в цепи базы и больше сопротивление R3, тем меньше температурный дрейф влияет на режим усиления, так как эмиттерный переход меньше участвует в увеличении тепловой составляющей коллекторного тока

Ослабление температурного дрейфа может быть также достигнуто соответствующим выбором схем включения триодов в сочленяемых каскадах. Оптимальным включением является такое сочетание, при котором собственный тепловой ток /к2 в коллекторной цепи триода последующего каскада имеет направление, встречное тепловому току первого каскада, усиленному вторым каскадом /C/2/Koi-Это достигается, когда триоды в обоих каскадах включены по схеме с общим эмиттером. Направление тепловых токов при соединении между собой таких каскадов показывают сплошная и пунктирная стрелки. Результирующий тепловой ток равен в этом случае разности токов /С/2/к01 и /к02.

В более полной степени снижения температурного дрейфа можно добиться введением термокомпенсации. Сущность ее заключается
