как в приведенной схеме, или через трансформатор. При трансформаторной связи между усилительными каскадами (такую связь в обиходе называют также резонансной) индуктивность колебательного контура создает первичная обмотка трансформатора связи.

Действие колебательного контура в качестве нагрузочного сопротивления при резонансной частоте может быть учтено с помощью эквивалентного активного сопротивления

(2>171)

где

V LC

(2.172)

- круговая резонансная частота идеального контура (контура без потерь),

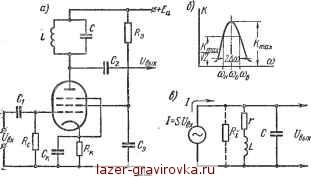

Рис. 2.55. Узкополосный усилитель резонансного типа:

а - схема; б

амплитудно-частотная характеристика; в - эквивалентная схема

а г - внутреннее сопротивление контура, определяемое, по суммарным потерям мощности в нем. По мере ухода частоты от резонансной щ коэффициент усиления каскада снижается (рис. 2.55, 6) вследствие уменьшения результирующего сопротивления колебательного контура. Степень этого снижения зависит от добротности контура Q, характеризуемого отношением] г i г~г

Q = - = y£. (2.173)

Добротность контура тем выше, чем меньше потери мощности в нем (обычно контур выбирается с добротностью Q в пределах 200-400).

Кроме добротности контура, на полосу пропускания 2Асо каскада, учитываемой по разности частот, при которых коэффициент усиления каскада в \ 2 раз меньше максимального его значения, влияет также внутреннее сопротивление'лампы Rt. В эквивалентной схеме каскада (рис. 2.55, в) это сопротивление представлено ветвью



включенной параллельно резонансному контуру. Чем больше К' тем меньше его влияние на частотную характеристику контура. Поэтому в ламповых усилителях с резонансным контуром применяются, как правило, пентоды.

Коэффициент усиления каскада согласно (2.36), в котором со-сопротивление Ra заменено результирующим сопротивлением Zpe3 контура, равен !

Ки = SZpe3 = S--. (2.174)

Вводя в это выражение добротность контура Q из (2.173) и его эквивалентное сопротивление R3 из (2.171) и учитывая, что со - со0= = Дсо и что г <; toL, получаем [15]

К =*--%7Г- (2-175)

Коэффициент усиления имеет максимум при резонансной частоте, когда А со = 0:

/Ci/m.i=S/? . (2.176)

Граничные частоты, соответствующие коэффициенту усиления Ки = 1 у™ = 0.707 Kt/шах могут быть найдены исходя из равенства единице второго слагаемого в знаменателе (2.175). При учете двойного знака у Дсо это приводит к

©и = ю0 (* - -Щ) (2-177)

и

<oB = tOo(l + -35). (2.178)

Из (2.177) и (2.178) следует, что ширина полосы пропускания связана с добротностью контура равенством

2Асо = соБ - сон = (2.179)

Когда известна амплитудно-частотная характеристика усилителя, то с помощью (2.179) может быть найдена добротность кон-тУра.

При узкополосном усилении в диапазоне низких частот (десятки, сотни и тысячи герц) изготовлять избирательный усилитель с резонансным контуром нерационально из-за больших габаритов и стоимости реактивных элементов контура.

В этом диапазоне частот узкополосные усилители выполняются обычно со звеном отрицательной обратной связи, обеспечивающим кРуто возрастающую и падающую амплитудно-частотную характе-



ристику, близкую по форме к резонансной. В качестве такого звена в узкополосных усилителях часто применяют двойной Т-образный мост, схема которого обведена пунктирным прямоугольником на рис. 2.56, а. Его полоса пропускания как фильтра характеризуется кривой рис. 2.56, б. При частоте /0, называемой квазирезонансной (численно зависящей от параметров элементов двойного Т-образного моста), коэффициент передачи напряжения у близок к нулю. С отклонением частоты / по обе стороны от квазирезонансной /0 коэффициент передачи напряжения моста у быстро растет.


1 11

20 40 60 80 ф.гц

Рис. 2.56. Узкополосный усилитель с С-четырехполюсни-ком обратной связи: а - схема; б, в - амплитудно-частотные характеристики

При введении моста в качестве звена отрицательной обратной связи влияние его при квазирезонансной частоте /0 вовсе не сказывается (вследствие того, что у = 0), а по мере отклонения частоты от /0 отрицательная обратная связь быстро возрастает. В результате амплитудно-частотная характеристика рассматриваемого усилителя имеет вид резонансной кривой, приведенной на рис. 2.56, в.

Для оценки ширины полосы пропускания у таких усилителей нередко также пользуются понятием добротности Q, определяя ее из равенства (2.179).

Выход звена обратной связи в схеме рис. 2.56, а присоединен к входу триода Т2, образующего вместе с триодом 7\ составной каскад с общим эмиттерным сопротивлением R3 (каскад с эмиттер-ной связью). Такой каскад (как и каскад с катодной связью в ламповой технике) используется в тех случаях, когда необходимо получить на выходе усилителя напряжение, пропорциональное разности двух
