Общий коэффициент усиления такого усилителя определяется произведением из индивидуальных коэффициентов усиления каскадов:

Ки = <W = КтКщ ... Ки(N-i)Kun, (2.134)

- г

где Kui - -gxl - коэффициент усиления напряжения первого г каскада; он определяется по отношению к

входному сигналу; Кот = /Г'*т - общее обозначение коэффициента усиления вхт напряжения у каждого из последующих

каскадов.

По этой формуле может быть построена полная результирующая амплитудно-частотная характеристика для всего усилителя по произведению ординат, относящихся к одной и той же частоте амплитудно-частотных характеристик отдельных каскадов.

Аналитическое выражение для коэффициента усиления в полосе средних Рис. 2.44. Структурная схема многокаскад-частот может быть также ного усилителя -

получено из (2.134), если

для первого каскада ввести значение Кщ, получаемое из (2.108) при Ян = ЯВх2> 3 нагрузочное сопротивление у любого промежуточного каскада принять равным входному сопротивлению. последующего т + 1 каскада.

Это приводит в полупроводниковых усилителях к обобщенной формуле [4]:

Ко - (- 1) 5г** П - <2Л35>

Г <вх1 т АВх (m+i)

где П - произведение всех входящих под знак П множителей m==1 от т = 1 до т - N. Коэффициент передачи тока 3Ш, входящий под знак произведения, тот же, что и в (2.115). Из выражения (2.135) следует, что коэффициент усиления напряжения у многокаскадного усилителя тем выше, чем больше RKm и меньше

§ 2.9. КАСКАДЫ УСИЛЕНИЯ МОЩНОСТИ

а) Общие требования и классификация

Схема каскада усиления мощности с выходным трансформатором в принципе не отличается от рассмотренной на рис. 2.41, а схемы каскада предварительного усиления с трансформаторной связью, в которой второй каскад заменен нагрузочным сопротивлением.



Основная задача, решаемая при создании каскадов усиления мощности, заключается в получении оптимального энергетического режима, выражающегося в передаче потребителю максимальной мощности при высоких значениях коэффициента усиления мощности и к. п. д. Отдельные виды потребителей мощности предъявляют нередко еще дополнительное требование, заключающееся в получении выходной мощности при минимальных искажениях кривой выходного тока по отношению к входному. Такие искажения, обусловленные главным образом нелинейностью характеристик приборов, получили название нелинейных в отличие от линейных искажений, обусловленных изменением реактивных сопротивлений при изменениях частоты.

Нелинейные искажения, возрастающие с увеличением входного сигнала, оцениваются коэффициентом нелинейных искажений v. Этот коэффициент связан с амплитудами основной 11т и высших гармонических /2т, 13т равенством

ТЛ/2 -А- I2

v= v*mjw\ (2.136)

Чем больше амплитуды высших гармонических по отношению к первой (основной), тем больше коэффициент v.

Если коэффициент нелинейных искажений не лимитируется, то предельная мощность, которую усилительный каскад способен передать в нагрузочную цепь, ограничивается:

1) максимально допустимым нагревом приборов и

2) достигаемым коэффициентом полезного действия. Коэффициент полезного действия зависит от схемы выполнения

каскада и режима его работы, в частности, от отношения нагрузочного сопротивления к выходному сопротивлению каскада.

Для анализа зависимости к. п. д. от режима работы усилительного каскада воспользуемся общим выражением

н^тр U&\т!ехтЧтр /о 1 оу\

Ч - р - р i ~ ор~7 \&.ioi)

где Р0 - мощность, получаемая каскадом от источника

питания;

Рн - мощность, отдаваемая нагрузке;

Р'к - сумма мощностей в нагрузке Рн и теряемой в

тр а нсфор матор е; h - среднее значение тока в усилительном приборе; him и U&im - амплитуды первых гармонических тока и напряжения в первичной обмотке трансформатора; г)тр - к. п. д. трансформатора.

Если отношение выразить [как и в числителе формулы

а

(2.128)] через коэффициент полезного использования напряжения



питания i, а отношение -обозначить через коэффициент полезна

ного использования среднего значения тока питания %, то выражение (2.137) может быть переписано в таком виде:

= 2 XnV (2.138)

Коэффициент х зависит от выбора режима покоя, задаваемого напряжением смещения Ес0 (в ламповых каскадах) и током смещения /б0 (в полупроводниковых каскадах).

В зависимости от того, как выбрано напряжение Ес0 или ток смещения /ео, различают три характерных класса усиления А, В

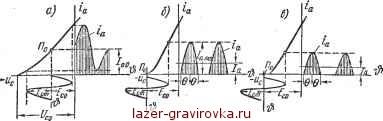

Рис. 2.45. Диаграммы, иллюстрирующие классы усиления: а - класс А; б - класс В; в - класс С

С, режим работы в которых применительно к ламповым усилителям иллюстрируется диаграммами, приведенными на рис. 2.45.

В каскадах предварительного усиления пользуются только классом усиления А. У ламповых каскадов он характеризуется выбором напряжения смещения Ес0 таким, при котором точка покоя лежит примерно посередине линейного участка анодно-сеточной характеристики (рис. 2.45, а). У полупроводниковых каскадов нелинейность по входу при больших сигналах исключается, если ток смещения соответствует середине линейного участка входной характеристики.

Коэффициент полезного использования тока % в классе усиления А меньше единицы, так как амплитуда переменной составляющей тока всегда меньше тока покоя /а0 или /кп.

Коэффициент % заметно повышается, если точку покоя выбрать вблизи начала входной характеристики (рис. 2.45, б). В ламповых каскадах это достигается увеличением напряжения смещения Ес0 До значения, равного напряжению запирания лампы UC3, а в полупроводниковых каскадах - выбором /б0 0. В этом режиме, представляющем класс усиления В, усилительный прибор пропускает *ок только в течение положительных полупериодов, аналогично тому, как это имеет место при однополупериодном выпрямлении
