пряжения /?! и Ri не показан. Его влияние может быть учтено в виде результирующего сопротивления R1 R2, включенного параллельно входному сопротивлению триода.

Результирующее сопротивление контура, расположенного справа от точек К и Б, определяется выражением

Ябк = гк (9) [ (rs + R9 Rs). (2.79)

Сопротивление левого контура по отношению к точкам Б К (и при коротко замкнутых зажимах 1-2) равно гб. Поскольку через этот контур проходит ток i6, а через правый контур - ток (1 -+- Р) i6, то результирующее входное сопротивление каскада

Явх = r6 + (1 + Р) [гк (9) (r9 + R3 RK)l (2.80)

В тех случаях, когда г9 < Ra1 R (что часто имеет место),

RB*r6 + (l + РЖ(8) 1Я8Я„].

(2.80а)

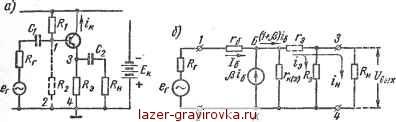

Рис. 2.34. Электрическая (а) и эквивалентная (б) схемы эмиттерного повторителя

Входное сопротивление имеет максимальное значение тогда, когда R\ Rn > гк(Э). Пренебрегая величинами, мало влияющими на

/?вх, получаем

Rbx max Р'к (э) - Гк

(2.81)

Численное значение гк у низкочастотных маломощных триодов лежит обычно в пределах 0,5-1 мом.

Если RK ] Rn < гк(Э), то входное сопротивление меньше гк. При наличии делителя напряжения Rx \\ R2, включенного параллельно входу, RBX еще больше уменьшается.

Выходное сопротивление каскада можно определить из отношения приложенного к зажимам 3 и 4 (рис. 2.34, б) испытательного напряжения U0 к току /0, возникающему в схеме [4]:

#вых = Яв II (гэ + rK (8) II 4Йг) (2>82)

Коэффициент 1 + Р введен в знаменатель (2.82), так как выход-ное сопротивление каскада определяется по отношению к току, Который в 1 + 6 раз больше фактического тока во входной цепи схемы.



Если на входе каскада имеется источник тока (Rr = со) и

Яэ<Гк(э), то

ЯвыхЯэ- (2.82а)

Если на входе источник напряжения (Rt = 0) и гэ < Ra, то

RBbIxra. (2.826)

Коэффициент усиления тока у эмиттерного повторителя примерно равен отношению токов в выходном и входном контурах эквивалентной схемы: к/Л,(1+р). (2.83)

Этот коэффициент много меньше того, какой можно получить у катодного повторителя.

Максимальное значение коэффициента усиления напряжения, который может быть получен у эмиттерного повторителя, определяется приближенным равенством [4]:

С/тах^-5-. (2.84)

к г б

Так как гк во много раз превышает значение гб, то Ки max У эмиттерного повторителя очень близок к единице.

В тех случаях, когда требуется повысить коэффициент усиления тока и входное сопротивление (при относительно малых RB), эмиттерный повторитель выполняют на составном триоде (рис. 2.35, а). Такой триод содержит два транзистора 7\ и Т2, коллекторы которых присоединены к общей шине, а эмиттер триода Тг непосредственно связан с базой триода Т2 При;такой связи ток, усиленный первым триодом, дополнительно усиливается триодом Г2.

Результирующий коэффициент передачи у составного триода [4]

Ррез = РхР,. (2.85)

Повышение коэффициента передачи тока приводит примерно к такому же согласно (2.83) увеличению коэффициента усиления тока. При составном триоде коэффициент Ki может быть доведен до нескольких тысяч.

Максимальное значение входного сопротивления у эмиттерного повторителя с составным триодом остается примерно таким же, как и у обычного эмиттерного повторителя. Однако из-за значительного уменьшения результирующего коллекторного сопротивления гк (э) рез у составного триода неравенство, обусловливающее возможность перехода от (2.80а) к (2.81), выполняется при сравнительно малых Rn. Так, если значение RH лежит в пределах 3-5 ком, то входное сопротивление у эмиттерного повторителя с составным триодом может достигать десятков мегаом.

Другой вариант - схемы, в которой достигается увеличение входного сопротивления у эмиттерного повторителя, приведен на





2 35, б. В литературе она получила название каскодной. Триод Т выполняет здесь функции нагрузочного переменного сопротивления по отношению к триоду 7\. Когдацагрузочное сопротивление триода Т2 (на схеме не показано) достаточно ве- J лико, то его дифференциальное коллекторное сопротивление, выполняющее функции нагрузочного для переменной составляющей тока Триода Ти достигает значений, при которых становится применимой Рис. 2.35. Схемы эмиттерных повторителей:

формула (2.81). Сопро- с -с составным триодом; б - каскодная схема

тивление триода Т2 постоянному току, определяемое из отношения падения напряжения на триоде Т2 к проходящему через него току, остается при этом достаточно малым. Этим при таком же напряжении питания, как и у простого эмиттерного повторителя, обеспечивается значительное увеличение коэффициента усиления и входного сопротивления каскодного усилителя.

§ 2.6. УСИЛИТЕЛЬНЫЕ КАСКАДЫ С ЕМКОСТНОЙ СВЯЗЬЮ

Один каскад в блоке предварительного усиления не может обычно обеспечить требуемый коэффициент усиления, когда входной сигнал достаточно мал, а выходная величина значительна. Поэтому такой блок состоит в большинстве случаев из нескольких каскадов, связанных между собой с помощью конденсаторов (емкостная связь) или трансформаторов (индуктивная связь).

- Добавление к активному сопротивлению на выходе каскадов реактивных элементов приводит к тому, что нагрузка каскадов становится комплексной. Для выяснения тех изменений, которые вносит комплексная нагрузка в режим работы усилительного каскада, рассмотрим каскад с добавочными элементами, возникающими при емкостной связи между двумя каскадами, и обобщим затем (в § 2.8) найденные закономерности на любое число связанных между собой однотипных каскадов в блоке предварительного усиления (многокаскадное усиление).

Анализ режимов работы каскадов с добавочным звеном связи проводим при двух вариантах его выполнения: ламповом и полупроводниковом.

а) Ламповые каскады

Схема лампового усилительного каскада, связанного с последующим с помощью конденсатора, приведена на рис. 2.36, а. Влияние последующего каскада, обозначенного на схеме пунктиром, заклю-
