ниям (2.10а) и (2.11а), по которым строились на рис. 2.16, с и б характеристики для схемы с ОБ.

Экспериментальное семейство выходных характеристик для схемы с ОЭ при разных значениях тока /6 как параметра показывают кривые рис. 2.28, а, проведенные сплошными линиями. Пунктирные кривые соответствуют выходным характеристикам, у которых в качестве параметра введено напряжение на базе U6 = const. Ось ординат и участки крутого наклона выходных характеристик ограничивают область насыщения.

По своему начертанию выходные характеристики полупроводниковых триодов в схеме с ОЭ близки к пентодным характеристикам ламп.

1К.№ ив = 250мВ


ЩЧООмВ 425мо ff-B


Рис. 2.28. Выходные (а) и входные (б) характеристики триода, включенного по схеме с ОЭ

Экспериментальное семейство входных характеристик триода в схеме с ОЭ представлено на рис. 2.28, б. Влияние UK3 (точнее, Uli5) на положение входных характеристик сказывается через модуляцию базы. С увеличением Uk6 база сужается, что приводит к увеличению а и Р, в связи с чем ток базы при том же значении U6 уменьшается. Если граничную частоту в схеме с ОЭ определять так же, как в схеме с ОБ, т. е. по снижению коэффициента передачи тока в \2 раз, то из отношения

следует

h=fa(i-a0)j. (2.60а)

Тепловой ток в схеме с ОЭ имеет также другое значение, нежели в схеме ОБ. Это объясняется влиянием эмиттерного перехода на рост теплового тока в схеме с ОЭ. Наиболее полно это влияние сказывается тогда, когда базовая цепь триода разомкнута, и весь теп-




10 20 30 40 50 НО 70 Т°С

SO 40 50 60 70 Т°С

ловой ток коллекторного перехода (который в схеме с ОБ проходил бы через базовый вывод) вынужден пройти целиком через эмиттерный переход. Поскольку тепловой ток-в базе создается приходящими в базу электронами и уходящими из нее дырками, что делает базу более отрицательной по отношению к эмиттеру, эмиттерный переход приоткрывается и пропускает больший ток. При этом тепловой ток численно возрастает в t = р -f- 1 раз, поскольку

отсутствие теплового тока в базе (/6 = 0) можно рассматривать как наложение встречно направленных токов: тока /к0, возникающего в схеме с ОБ, и тока

/б0> соответствующего с)

возрастанию эмиттер но- Wta го тока до значения

/э0 = /бо(Р+1). (2-61) проходящего через коллектор.

Поэтому при разомкнутой базе в схеме с ОЭ тепловые токи в схемах с ОЭ и ОБ связаны равенством

/ко(э) = ко(б) (Р + 1)-

(2.62)

Когда в цепи эмиттера и базы входят конечные сопротивления

R6 и R3, то тепловой ток в схеме с ОЭ состоит из доли /

уходящей непосредственно в базу, и доли /к0(Э) # дб проходящей через эмиттерный переход.

Такое же соотношение между тепловыми токами в схемах с ОЭ и ОБ сохраняется и при повышении температуры триода Тк. Кривые, характеризующие рост тепловых токов у полупроводниковых триодов с увеличением температуры, приведены на рис. 2.29, а. Этот рост токов соответствует экспоненциальной зависимости (2.12).

Температура влияет также на коэффициенты передачи тока а и Р (рис. 2.29, б и в).

Значительное влияние температуры на тепловой ток и коэффициент передачи тока р в схеме с ОЭ приводят к заметному смещению выходных и входных характеристик у триода, как это показывают семейства кривых рис. 2.30, с и б.

Температурное смещение характеристик при неизменном базовом ,т°кеили базовом напряжении приводит к изменению постоянной составляющей коллекторного тока (точки Я„ и По на рис. 2.30) и, следо-

Рис. 2.29. Кривые зависимости теплового тока (а) и коэффициентов передачи тока в схеме с ОБ (б) и в схеме с ОЭ (я) от температуры триода Тк.

0(Э)Ж+Яэ



вательно, кизменению рабочего участка на линии нагрузки. Это влечет за собой изменение основных параметров каскада: коэффициента усиления, входного и выходного сопротивлений..

Для ослабления температурного влияния на режим работы каскада у полупроводниковых усилителей предусматривается автома-

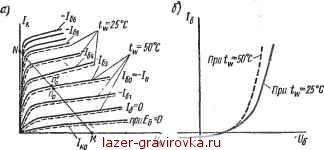

Рис. 2.30. Выходные (а) и входные (б) характеристики триода, включенного по схеме с ОЭ при двух температурах окружающей среды Tw

тическая коррекция базового тока, которая ограничивает до предельно возможной степени изменение тока покоя /кп в коллекторной цепи триода (температурная стабилизация тока покоя).

Варианты выполнения цепей смещения с автоматической коррекцией тока базы рассмотрим при анализе режимов работы наиболее распространенных усилительных каскадов: каскада с общим эмиттером и каскада с общим коллектором.

в Звено смещения, нагрузочная диаграмма и эквивалентная схема каскада с общим эмиттером

Рассмотрим такой каскад применительно к наиболее часто встречающемуся режиму его работы - с источником тока на входе, когда каскад работает непосредственно в режиме усилителя тока.

Два варианта схемного выполнения такого каскада представлены на рис. 2.31. Основные цепи питания в обоих вариантах одинаковы.

роме источника питания и усилительного прибора, они содержат также режимное коллекторное сопротивление Rs, к которому через разделительный конденсатор С2 присоединено параллельно нагрузочное сопротивление Rn. Последнее пропускает только переменную составляющую коллекторного тока, появляющуюся при наличии входного сигнала в базовой цепи триода.

Кроме внешнего источника управления - генератора переменного тока /г, в базовую цепь триода вводится также постоянный ток /60, выполняющий функции тока смещения. Ток /60 должен превышать максимально возможную амплитуду входного сигнала,
