линейности режима усиления) анодном сопротивлении коэффициент ku достигает (при использовании триодов) значений 0,6-0,8 от статического коэффициента усиления р, лампы.

При применении тетродов или пентодов значением Ra в знаменателе формулы (2.33) можно пренебречь по сравнению с Rt. Тогда

ia = Sec, (2.35)

где крутизна лампы.

Этому уравнению соответствует эквивалентная схема рис. 2.11, б.

При применении тетрода или пентода коэффициент усиления напряжения

Ku = -r¥f = -SRa. (2.36)

Это равенство показывает, что усилительные свойства каскада, содержащего тетрод или пентод, зависят не от ц лампы, а от ее крутизны- S.

Входное сопротивление каскада, пока частота сигнала не превышает нескольких десятков килогерц (область средних частот), может считаться чисто активным:

#вх *Яс- (2.37)

С переходом в область более высоких частот к активной составляющей входного тока добавляется реактивная составляющая, обусловленная наличием междуэлектродных емкостей. Она содержит вызываемый наличием междуэлектродной емкости Сск ток смещения

/ = /юСск£с . (2.38)

и обусловленный наличием проходной емкости Сса ток смещения [9]

/ас = /ш[Сса(1 + Ки)]Ёс. (2.39)

В этом случае реактивная составляющая полного тока

4 = / [Сск И- (1 + К„) Сса] Ее = / fj-, (2.40)

где со - круговая частота сигнала. Комплексное входное сопротивление

* = -/- sr- (241)

Кроме междуэлектродных емкостей, в Хс .обычно включается также емкость монтажа См (емкость деталей и проводов по отношению к земле).

Выходное сопротивление каскада представляет собой его внутреннее сопротивление по отношению к внешним зажимам. В общем >лучае оно может быть найдено как отношение подводимого к за-



жимам А и К эквивалентной схемы рис. 2.8, а произвольного переменного напряжения U0 к потребляемому схемой току /0. Э. д. с. источников напряжения, если они имеются в схеме, принимаются равными нулю.

У усилительного каскада с триодом

* ~т£н?Г- (2А2)

Это следует из того, что внутреннее Rt и анодное Ra сопротивления лампы включены параллельно выходным зажимам каскада.

У усилительного каскада с пентодом сопротивлением Rt в эквивалентной схеме рис. 2.11, с можно пренебречь, тогда

Явых = Яа< . (2.43)

в) Каскад с катодной нагрузкой (катодный повторитель)

Особенностью каскада с катодной нагрузкой (рис. 2.24, а) является то, что режимное сопротивление RK включено не в анодную цепь лампы, а в катодную. Катодное сопротивление RK используется непосредственно как нагрузочное или нагрузочное сопротивление RH присоединяется параллельно RK через конденсатор С2 (см. пунк-

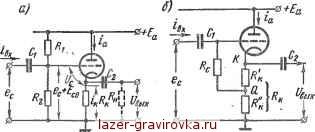

Рис. 2.24. Полная схема включения катодного повторителя Со смещением от внешнего делителя напряжения (а); со смещением от секционированного катодного сопротивления (б)

тир). Когда емкость конденсатора С2 настолько велика (как это обычно и имеет место), что она может быть принята равной бесконечности, анализ режима при втором способе присоединения нагрузки не отличается от первого. Нагрузочное сопротивление по переменному току .определяется в этом случае параллельно включенными ветвями RH = RK Ян-

Так как RK (или Ян) является общим участком выходной и входной цепей, падение напряжения iKR участвует одновременно в балансе напряжений в обеих цепях. Это определяет наличие в каскаде обратной связи по напряжению.



В режиме покоя падение напряжения IK0RK выполняет функции автоматического отрицательного смещения. Кроме этого смещения, в сеточную цепь каскада вводится также в целях расширения рабочего диапазона положительное смещение -]-Ес0.

Оно вносится либо через нижнее плечо R% внешнего делителя напряжения, как в схеме на рис. 2.24, а (что часто применялось ра-. нее), либо через нижнюю секцию Rk секционированного катодного сопротивления, как в схеме на рис. 2.24, б (что обычно применяется в современных каскадах).

Напряжение между сеткой и катодом лампы ис при обоих вариантах введения смещения определяется из равенства

- с = ес + Есо - iKRK. (2.44)

Все величины в этом выражении записаны как арифметические, поэтому перед ис введен знак минус , поскольку (при нормальном

При uF-О

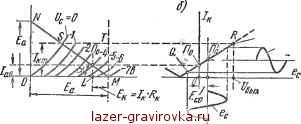

Рис. 2.25. Нагрузочная диаграмма (а) и передаточная характеристика катодного повторителя (б)

режиме работы лампы) потенциал сетки отрицателен по отношению к катоду.

Тип лампы, напряжение питания и сопротивление RK .в катодном участке цепи каскада выбираются по нагрузочной диаграмме рис. 2.25, с исходя из условия получения максимального тока 1кт в цепи каскада (соответствующего точке пересечения линии нагрузки с характеристикой лампы при Uc = 0), не менее чем в два раза превышающего амплитуду переменной составляющей выходного тока (Atm2/Hm). Падение напряжения на нагрузочном сопротивлении при максимальном токе (отрезок ST) не менее чем в два раза должно превышать переменную составляющую выходного напряжения

Величины /нга и вестна одна из них и нагрузочное сопротивление

UBbIxm обычно известны как исходные или из-

(2.45)

Вместо выходного напряжения в это выражение может быть Введена амплитуда входного сигнала, поскольку в рассматриваемом Каскаде, как будет показано, они близки между собой.
