у каскада с анодной нагрузкой. Для катодного каскада характерно большое входное сопротивление и малое выходное. В связи с этим он нередко применяется в качестве пройежуточного (согласующего) каскада при переходе от больших выходных сопротивлений к малым входным.

Особенность третьего варианта схемы, представленной на рис. 2.21, в, заключается в том, что источник сигнала введен в катодную цепь, а общим электродом является сетка. Такой каскад называется, каскадом с обшей сеткой. Каскад с общей сеткой дает усиление по напряжению и мощности. Он применяется в особых типах радиочастотных усилителей. Основным недостатком является отсутствие усиления тока и относительно большой ток, требующийся от источника сигнала.

6] Каскад с анодной нагрузкой

Анализируя режим работы автономного (одиночного) каскада, необходимо отметить, что напряжение смещения Ес0, определяющее режим покоя, получают обычно в усилительных каскадах не от отдельных источников напряжения, как в схемах рис. 2.21, а и в, а с помощью так называемого звена автоматического смещения. Это звено состоит (рис. 2.22, а и б) из сопротивления RK, зашунтирован-

-0*£а

£сВход



Рис. 2.22. Полные схемы усилительных каскадов:

а - с ламповым триодом; б - с пентодом

ного конденсатором Ск. Емкость конденсатора Ск выбирается в таком звене настолько большой, что переменная составляющая анодного тока почти вся проходит через емкость. Через сопротивление проходит главным образом постоянная составляющая тока. Падение постоянного напряжения на RK и играет роль напряжения Щения £с0. Сопротивление Rz, называемое сопротивлением утечки, выполняет (как и в схемах рис. 2.4, б, 2.9, а и 2.10, а) функции передачи потенциала от отрицательного полюса источника смещения на сетку, и вместе с тем оно возвращает катоду электроны, попадающие на сетку в процессе их налета.



Численное значение сопротивления Як при выполнении функций звена смещения должно удовлетворять равенству

Як = 4> (2-22)

Значения Ес0 и /а0 выбираются по наиболее благоприятному для усилительного каскада режиму покоя, обеспечивающему высокую линейность усиления при максимальном сигнале и вместе с тем достаточно большой коэффициент усиления при минимальном потреблении мощности от источника питания.

Конденсатор Ск в звене автоматического смещения должен иметь, как указывалось, достаточно большую емкость для.того, чтобы при самой низкой частоте усиления fH, которая возможна в каскаде, емкостная проводимость превышала бы не меньше чем в 2-3 раза результирующую активную проводимость ветвей, присоединенных параллельно конденсатору Ск. Это достигается при [9]

С у~ 2-3

Результирующее активное сопротивление, учитываемое выражением в скобках, состоит из двух параллельно включенных сопротив-

лений: катодного RK и входного сопротивления ~Г .а лампы со

Vм т *

стороны катода. Последнее представляет собой сумму внутреннего сопротивления лампы Яг и анодного сопротивления Яа, пересчитанных в катодную цепь лампы. При пересчете сопротивлений Яа и Яг в катодную цепь лампы они уменьшаются в (ц + 1) раз, что. вытекает из приведенного ниже соотношения (2.32).

Переменный сигнал введен через входной (разделительный) конденсатор, с тем чтобы предупредить передачу постоянной составляющей напряжения от датчика в цепь сетки.

Сопротивление-Rc выбирается обычно в пределах 106-106 ом. Ограничение сверху связано с необходимостью предупредить заметное изменение постоянного лотенциала на сетке при прохождении через Яс даже незначительного сеточного тока, возникающего от налета электронов. Изменение потенциала на сетке приводит к смещению точки покоя. Ограничение Rc снизу обусловлена необходимостью обеспечить минимум тока и мощности, потребляемой сеточной цепью от датчика.

При использовании в качестве усилительной лампы не триода, а лучевого тетрода или пентода (рис. 2.22, б) схема содержит еще цепь питания экранирующей сетки, представляющей собой в большинстве случаев активно-емкостный делитель напряжения. О его функциях говорилось в § 2.2. Значение сопротивления Яэ может быть найдено из равенства

/?.= Е*~и° . (2.24)



Емкость конденсатора Сэ выбирается исходя из равенства, аналогичного (2.23): в

э 7С7Ж7Г#ГТ> (2.25)

где э - л

/н(ЯвНЯы) дифференциальное сопротивление промежутка эк-

ранная сетка-катод. Оно приводится в. справочниках применительно к триодному включению тетрода, когда экранирующая сетка соединена с анодом.

Линейность усиления и коэффициент усиления зависят, как указывалось, от выбора точки покоя на нагрузочной диаграмме каскада (рис. 2.23, а), представляющей собой, как указывалось, сочетание анодных (выходных) характеристик лампы с линией на-

а) В режиме


La0 * RaHa

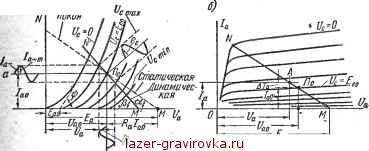

Рис. 2.23. Нагрузочные диаграммы усилительного каскада при использовании в нем лампового триода (а) и пентода (б)

грузки. Выбор точки покоя (облегчаемый рекомендуемыми в справочниках значениями Еа) производится по нескольким предварительно выбранным значениям анодных сопротивлений Ra и напряжения смещения £с0.

Нагрузочная диаграмма на рис. 2.23, а построена применительно к триоду.

Линия нагрузки MN, обозначенная пунктирной прямой, относится к режиму покоя. Точка М на оси абсцисс соответствует напряжению питания Еа. Наклон прямой определяется углом ос, котангенс которого пропорционален нагрузочному сопротивлению

ctga = ytfa, (2.26)

гДе а и Ь - масштабные коэффициенты тока (на оси ординат) и напряжения (на оси абсцисс). иТочка пересечения линии нагрузки MN с анодной характеристики, снятой при Uc = Ес0, определяет точку покоя П0.
