усиления [а, а крутизна S лампы, непосредственно связывающая ток в лампе с сеточным напряжением.

Влияние сеточного сигнала на анодную цепь учтено в эквивалентной схеме усилительного каскада с пентодом (рис. 2.11, б) с помощью эквивалентного источника тока Sec, а не с помощью эквивалентного генератора напряжения иес (см. рис. 2.8, а).

Включенное параллельно генератору тока Sec внутреннее сопротивление Ri лампы не оказывает заметного влияния на токорас-пределение в схеме, поскольку Rt очень велико.

Наличие трех видов усилительных ламп (триодов, тетродов и пентодов) с различными вариациями их характеристик открывает

возможность оптимального выбора типа лампы для данной области ее применения.

Триоды применяются преимущественно в низкочастотных каскадах, где важна линейность на большом участке характеристики. Преимуществом триодов является также меньшее число вспомогательных цепей. Лучевые тетроды применяются главным образом в каскадах усиления мощности. Пентоды с малой проницаемостью сеток Применяются в основном в высокочастотных каскадах усиления напряжения, а с большей проницаемостью сеток - в каскадах усиления мощности.

Предельная мощность, которая может быть передана усилительной лампой нагрузке, зависит от лимитируемой мощности, преобразуемой в лампе (главным образом, на аноде) в тепло. Это тепло должно быть рассеяно анодом и колбой лампы при допустимой температуре нагрева.

Выбор лампы-, пригодной для того или иного усилительного каскада, производится по ее основным параметрам, приводимым в справочниках и каталогах для типового режима работы.

Выполняются лампы и с большим числом сеток. Многосеточные лампы обеспечивают не только усиление сигнала, но и преобразование частоты сигнала. Применяются они главным образом в радиотехнических устройствах, поэтому здесь они не рассматриваются.

§ 2.3. ПОЛУПРОВОДНИКОВЫЕ ТРИОДЫ (ТРАНЗИСТОРЫ)

Полупроводниковые триоды (называемые также транзисторами) изготовляются из монокристалла германия или кремния, который путем введения в него акцепторных и донорных примесей превра-

50 100 150 200 250 11а,в

Рис. 2.11. Анодные и сеточные характеристики пентода (а) и его эквивалентная схема (б)



щается в трехслойную структуру с чередующимися проводимостями р-п-р (рис- 2.12, а) или п-р-п (рис. 2.12, б).

В структуре типа р-п-р исходный монокристалл имеет п-прово-димость. В два наружных слоя его вводятся путем сплавления с примесным элементом (сплавной триод) либо путем диффузии (диффузионный триод) атомы акцепторной примеси. Концентрация акцепторной примеси в наружных слоях превышает примерно на два-три порядка концентрацию ранее введенной донорной примеси. - В триодах типа п-р-п в исходный монокристалл с р-проводи-мостью в наружные слои его вводится донорная примесь в значительно большей концентрации.


<0

is. ч^Ш

В) р-п-р

п-р-п


Рис. 2.12. Структурные схемы транзисторов типа р-п-р (а) и п-р-п (б) и их условные обозначения (в) и (а)

Три слоя в полупроводниковом триоде с разделяющими их двумя p-ft-переходами Ях и П2 выполняют в принципе те же функции, что и электроды в ламповом триоде. Один из наружных слоев, называемый эмиттером, инжектирует (эмиттирует), как и катод в электронной лампе, заряды, являющиеся основными носителями тока в приборе. Другой наружный слой, называемый коллектором, принимает, как и анод в электронной лампе, эти заряды, поддерживая тем самым ток внутри прибора и во внешней цепи.

Промежуточный слой, называемый базой, выполняет, как и сетка в электронном приборе, функции управляющего электрода, регулирующего величину потока зарядов и тем самым значение тока, пРоходящего через триод.

В триоде типа р-п-р ток в базе создается преимущественно дырами, инжектируемыми эмиттером. В триоде типа п-р-п создателями °Ка в базе являются преимущественно электроны.



Закономерности, определяющие движение дырок в триодах типа р-п-р и электронов в триодах типа п-р-п, в основном одни и те же, за исключением противоположных полярностей напряжения на электродах и направлений тока в них. Это показано в условном обозначений типов триодов (рис. 2.12, в и г) стрелками на эмиттерах. Поэтому достаточно рассмотреть электрические свойства и режим работы одного из типов триодов, чтобы обобщить эти свойства для другого типа триода. Обычно рассматривается триод типа р-п-р, как наиболее распространенный.

а) Связь между токами и напряжениями

Переходы Ях и Я2, возникающие в процессе формирования р- и n-слоев в триоде р-п-р имеют ту же электрическую природу, что и p-n-переход в диоде (см. § 1.4). Переход Ях между эмиттером и базой называют эмиттерным, а переход Я2 между базой и коллектором - коллекторным.

При отсутствии внешних напряжений (рис. 2.13, а) в р-п-пере-ходах триода возникают такие же поля с потенциальными барье-

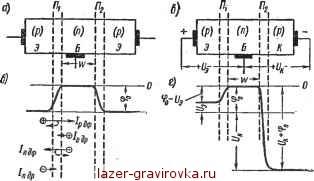

Рис. 2.13. Диаграммы распределения потенциалов в базе и р-и-переходах транзисторов типа р-п-р при отсутствии внешних напряжений (с и б) и при их наличии (б и в)

рами, как и в переходе у диода. Высота потенциальных барьеров ф0 в обоих переходах одинакова (рис. 2.13, б), если концентрации примесей в эмиттерном и коллекторном слоях триода равны. Это имеет обычно место при сплавной технологии. При равных барьерах и однородной базе потенциал на протяжении всей базы остается одним и тем же, т. е. электрическое поле в базе отсутствует. В слоях эмиттера и коллектора поле также очень мало.

Через переходы Пг и Я2 в отсутствие внешних напряжений проходят встречные потоки основных и неосновных носителей, уравновешивающие друг друга. Так, через эмиттерный переход Пг
