что является признаком повышения чувствительности измерительного моста, но одновременно сокращается протяженность линейного участка кривых.

Несколько большую чувствительность и больший коэффициент преобразования имеют электромагнитные датчики (рис. 0.3, а). Ida магнитные сердечники с общим подвижным якорем надеты катушки Рх и Р2, питаемые от вторичных обмоток трансформатора Тр. Значения токов /м1 и /м2 в катушках зависят от положения сердечника. При среднем положении, когда зазоры равны б1=б2, токи в катушках также равны. Этому соответствует нулевой ток в нагрузочном сопротивлении Z , поскольку токи /м1 и /м2 проходят через это сопротивление во встречных направлениях. При отклонении сердечника от среднего положения а) Р, ток в одной катушке возрастает, а в другой уменьшается. Это приводит к двойному изменению тока в сопротивлении ZH. Количественное изменение тока показывают ординаты заштрихованных площадок на рис. 0.3, б. Падение напряжения, возникающее на сопротивлении ZH, передается на вход усилителя.

Простейший вариант выполнения и использования емкостного датчика иллюстрирует схема рис. 0.4, а. Здесь датчик применяется для контроля диаметров стальных шариков. Диаметр шарика определяет расстояние между пластинами П1 и Я2, выполняющими функции обкладок конденсатора, емкость которого измеряется. Одна из пластин неподвижна (является упором), а другая связана с подвижным щупом Щ, контролирующим размер шарика. Каждому диаметру шарика соответствует определенная емкость пластин. Такой емкостный датчик вместе с эталонной емкостью входит в активно-емкостный измерительный мост (рис. 0.4, б). Изменение емкости конденсатора преобразуется на выходе моста в напряжение, которое снимается с диагонали моста и подводится к- входу усилителя.

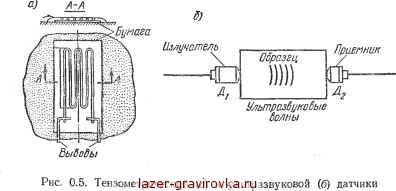

Для контроля внутренних напряжений и деформаций в изделиях, подвергающихся механическим усилиям, применяется обычно тензометрический датчик, который представляет собой тонкую проволоку, уложенную зигзагом и наклеенную через тонкую бумажную прокладку на контролируемую деталь (рис. 0.5, а). При деформации детали изменяются геометрические размеры проволоки и ее



Рис. 0.3. Схема электромагнитного датчика (а) и его характеристики (б)



электрическое сопротивление. Проволока включается в качестве одного из плеч измерительного моста.

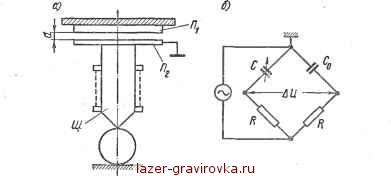

Рис. 0.4. Емкостный датчик (а) и его включение в измерительную схему (б)

Для измерения прочности изделий, а также степени однородности их состава широкое применение получили в последнее время акустические датчики, в которых используются ультразвуковые


колебания. Например, ультразвук применяется для контроля прочности состава дорожных материалов (в частности, цементобетона) без разрушения образцов (рис. 0.5, б). С образцом испытуе-



мого материала соприкасаются*кварцевые датчики Дх и Д%. Первый из них преобразует подводимые к нему высокочастотные электрические колебания в ультразвуковые, которые перемещаются вдоль образца к правому торцу. Скорость перемещения ультразвуковых волн зависит от плотности среды, являющейся одновременно и показателем прочности, достигнутой в процессе изготовления цементобетона. Кварцевый датчик Д2, соприкасающийся с правым торцом образца, вновь преобразует ультразвуковые колебания в электрические, которые формируются затем в импульсы, По времени прохождения ультразвуковых волн, регистрируемых осциллографом или счетчиком импульсов, и судят о качестве образца.

При измерении температуры нагретых тел в качестве датчика используется термопара (рис. 0.6, а) или термометр сопротивле-

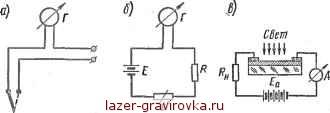

Рис. 0.6. Термопарный (а), термисторный (б), фотометрический (е) датчики

ний, или же температура определяется по сопротивлению полупроводникового теплового элемента - термистора (рис. 0.6, б), у которого температурный коэффициент сопротивления наибольший.

При оценке степени прозрачности сред (жидкости, газа, тонких слоев твердых веществ) или отражательной способности покрытий в качестве датчика-преобразователя часто используют фотосопротивление, представляющее собой полупроводниковую пластинку (рис. 0.6, в), у которой под действием света изменяется проводимость. Это приводит к изменению тока в цепи. По выходному току судят об интенсивности светового потока, прошедшего через среду или отраженного ею. Значение светового потока и предварительно снятая градуировочная кривая характеризуют степень прозрачности среды.

Электронные усилители, так же -как и многие типы датчиков, питаются обычно от источников постоянного тока. В стационарных Установках с сетью переменного напряжения постоянный ток получают из переменного путем преобразования его с помощью выпрямителей. В переносных устройствах и установках, в которых
