б) Полупроводниковые стабилитроны

Функции полупроводниковых стабилитронов выполняют кремниевые диоды (см. § 1.4) с повышенным содержанием донорных и акцепторных примесей. Благодаря повышенной концентрации носителей (электронов и дырок) р-л-переход получается достаточно узким. Поэтому уже при относительно небольших обратных напряжениях в р-п-переходе появляется настолько большая напряженность электрического поля, что становится возможным непосредственный переход электронов от одного слоя полупроводника к другому (туннельный эффект) или лавинообразное размножение носителей. При обоих процессах обратный ток после достижения некоторого критического значения обратного напряжения очень


иа ист

е

* 1ст.лшх~

Рис 1.32. Вольт-амперные характеристики кремниевого стабилитрона: полная (а) и рабочая (б)

быстро нарастает, как это показывает круто уходящая вниз отрицательная ветвь вольт-амперной характеристики рис. 1.32, а. При этом процесс нарастания тока носит обратимый характер, заключающийся в том, что с уменьшением напряжения обратный ток вновь возвращается к исходному значению.

Круто нарастающая отрицательная ветвь вольт-амперной характеристики используется в качестве рабочего участка при применении кремниевых диодов в качестве стабилитронов. Вольт-амперная характеристика стабилитрона в обычн<?м ее изображении представлена на рис. 1.32, б. Плоский участок ее ограничен слева допустимым минимальным значением тока стабилизации /

ст min

а справа - допустимым максимальным значением /ст гаах. Минимум тока /CTtnin ограничен сильным возрастанием дифференциального сопротивления стабилитрона, а также относительным увеличением амплитуды внутренних хаотических колебаний (шумов). Максимальный ток /стшах ограничен максимальной мощностью, преобразующейся в стабилитроне в тепло, рассеиваемое им.

Максимальный ток стабилизации у промышленных типов кремниевых стабилитронов в зависимости от типа стабилитрона колеб-



лётся в пределах от 20 ма до 1,4 а, а минимальный ток стабилизации в пределах 1 -f- 3 ма.

Шкала номинальных напряжений у промышленных типов стабилитронов лежит в пределах 6-100 е. Дифференциальное сопротивление у полупроводниковых стабилитронов разных типов изменяется в пределах 20-50 ом.

К числу основных параметров полупроводниковых стабилитронов относится также температурный коэффициент стабилизации. Он определяется тем изменением напряжения на стабилитроне, которое соответствует изменению температуры окружаощей среды на 1° С. Температурный коэффициент у кремниевых стабилитронов может быть положительным и отрицательным и изменяется в пределах 0,05-0,15%/С.

Номенклатура выпускаемых промышленностью типов кремниевых стабилитронов и их конкретные параметры приведены в справочниках.

§ 1.9. СВЕТОВЫЕ ИНДИКАТОРЫ ТЛЕЮЩЕГО РАЗРЯДА

Функции, выполняемые световыми индикаторами тлеющего разряда, заключаются в визуальном контроле за состоянием электрических цепей и аппаратов, а также в визуальной регистрации численных изменений контролируемых величин.

Излучение в индикаторах возникает в результате превращения части электрической мощности, подводимой к прибору, в световую.

В целях затраты минимальной электрической мощности при достаточной для дистанционного наблюдения яркости свечения в большинстве световых индикаторов тлеющего разряда используется катодное свечение. Оно позволяет ограничиться формированием в приборе только катодной части разряда и получить благодаря этому малогабаритные приборы (рис. 1.33, а и-б).

Для получения высокой яркости свечения индикаторы заполняются неоном или неоном с небольшой примесью аргона. В связи с этим световые индикаторы в обиходе нередко называют также неоновыми сигнальными лампами.

Изготовляются световые индикаторы двухэлектродными и многоэлектродными. В. последних катоды имеют обычно форму цифр, поэтому их называют цифровыми лампами.

Рассмотрим только двухэлектродные световые индикаторы, а цифровые лампы будут описаны вместе с другими типами многоэлектродных приборов в гл. VI.

Диодные световые индикаторы различают по роду питающего их напряжения и по габаритам и форме электродов.

Внешний вид двух малогабаритных индикаторов (типов ТН-0,2 и ТН-0,3) представлен на рис. 1.33, о и б. Они различаются формой выполнения электродов и цоколя.



В малогабаритном индикаторе типа ТН-0,2 (рис. 1.33, а), рассчитанном на питание его постоянным напряжением, электроды несимметричны.

Катод К представляет собой никелевый диск, покрытый оксидом. Анод А выполнен в виде кольца. Излучение проходит через купол баллона Б. Для формирования параллельного светового потока в купол баллона вварена оптическая линза. Цоколь Ц - штырьковый.

В малогабаритном индикаторе типа ТН-0,3 (рис. 1.33, б), питаемом также постоянным напряжением, электроды цилиндрические. Катод активирован оксидом. Анод представляет собой никелевую проволоку диаметром 3 мм. Индикаторы типа ТН-0,2 и ТН-0,3

095тах 0S,5max

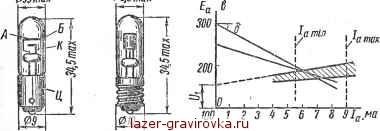

J?nc. 1.33. Световые индикаторы (неоновые лампы) со штифтовым цоко-лем (а), с резьбовым цоколем (б) и графическое определение ограничительного сопротивления (в)

применяются в качестве сигнальных приборов, в том числе в мнемонических схемах, размещаемых на щитах управления.

Расстояние между электродами в световых индикаторах выбирается с учетом ограничения разряда его катодной частью и обеспечения зажигания разряда при нормированной шкале напряжения сети.

Напряжение горения и плотность тока на электродах (от которой зависит выбор их рабочей поверхности) рассчитываются на аномальный тлеющий разряд, так как в целях сохранения стабильности поверхности свечения необходимо, чтобы вся рабочая поверхность катода была покрыта свечением.

Напряжение зажигания тлеющего разряда всегда выше (примерно на 20-40 е) напряжения горения разряда, поэтому во избежание токовых перегрузок световой индикатор включается последовательно с ограничительным (балластным) сопротивлением. У индикаторов нормальных габаритов (типа ТН-20 и ТН-30) балластное сопротивление размещается непосредственно в их цоколе.

.Величину ограничительного сопротивления Rovp удобнее всего иайти, пользуясь графическим методом расчета, который иллюст-
