отклонении режима работы объекта от заданного сигнал управления. Изменение этого сигнала во времени определяет ход изменения тока, проходящего от источника питания через усилительный узел У в нагрузочную цепь Н (исполнительное звено). Зта цепь вводит в действие исполнительный механизм, изменяющий в нужном направлении режим работы контролируемого объекта. Мощность, необходимую для действия исполнительного звена, усилитель получает от источника (узла) питания МП. Орган управления усилительного прибора, получая сигнал от датчика в виде напряжения или тока, изменяет поток мощности, проходящий через усилительный прибор к нагрузке. Чем выше чувствительность датчика и усилительного прибора, тем с большей точностью можно контролировать заданный режим работы объекта.

Действие электронного усилителя как высокочувствительного органа управления проиллюстрируем на примере электронного регулятора, включенного в цепь электрического генератора постоянного тока (рис. 0.1, б) с целью поддержания на неизменном уровне его выходного напряжения (стабилизация напряжения).

Напряжение генераторов может регулироваться, как известно, изменением тока возбуждения. Такое изменение в рассматриваемой схеме достигается перемещением движка реостата R, включенного в цепь возбуждения. Движок связан с валом вспомогательного двигателя (серводвигателя) СД. Питается двигатель через электронный усилитель У. На вход усилителя подается разность напряжений генератора и эталонного источника напряжения Е, функции которого может выполнять гальванический элемент.

Когда напряжение Ur, развиваемое генератором, приближается к эталонному напряжению Е, напряжение иа входе и выходе усилителя близко к нулю. Серводвигатель в этом режиме неподвижен, и движок реостата занимает положение, при котором через цепь возбуждения проходит ток ib, возбуждающий генератор до задан ного Ut. При отклонении напряжения на зажимах генератора от Е (что, в частности, может быть обусловлено изменением нагрузки или скорости вращения генератора) на входе усилителя появляется разность напряжений Е - UT того либо иного знака. Эта разность усиливается, и под действием выходного напряжения усилителя двигатель начинает вращаться и перемещает движок реостата в направлении, необходимом для коррекции выходного напряжения генератора. Перемещение движка продолжается до тех пор, пока не восстанавливается приближенное равенство Е UT. Это равенство тем ближе к полному, чем выше чувствительность усилителя.

При автоматическом регулировании, контроле и управлении быстро протекающими процессами, кроме высокой чувствительности, существенное значение имеет также скорость реакции выходной величины усилителя на изменение его входной величины. Наибольшая скорость реакции достигается в электронных усили-



телях. Скорость действия самого усилительного прибора (без учета влияния инерционных элементов, входящих в цепь нагрузки) исчисляется долями микросекунды.

Третье качество электронных устройств - универсальность их применения - базируется на том, что в электрическую энергию, на изменении которой оснбвано действие всех видов электронных приборов, легко переходят все другие виды энергии; механическая, тепловая, звуковая, лучистая (в частности, световая), а также энергия атомарных частиц.

Такая универсальность действия, достигаемая при сочетании преобразовательных элементов с электронными, особенно важна для промышленной электроники, поскольку в промышленности в наибольшей степени используются все виды энергий.

Высокочувствительные электронные системы, в которых ничтожные изменения энергии механических перемещений преобразуются в изменения электрических величин, используются, например, при контроле размеров различного рода микроизделий, качества обработки поверхностей высокого класса точности, числа оборотов при больших скоростях вращения, уровня жидкости в удаленных и закрытых сосудах, состава и плотности сред, а также при измерении малых линейных и угловых перемещений.

Высокочувствительные электронные измерительные системы, в которых тепловая энергия преобразуется в электрическую, используются, например, при телеконтроле температуры нагретых тел, а также при теплолокации. Электронные системы, в которых звуковая энергия превращается в электрическую, применяются в ультразвуковых дефектоскопах, а также в контрольных устройствах по испытанию дорожных материалов.

Ня изменении лучистой энергии, преобразуемой в электрическую, построена работа всех фотоэлектронных устройств.

Квантовые генераторы лучистой энергии (лазеры) также применяют в промышленности для проведения точных технологических операций (например, при сверлении отверстий в сверхтвердых сплавах и при изготовлении прецизионных шаблонов).

Энергия излучений рентгеновского и -квантов, а также ядерных а- и р-частиц широко используется при изотопных методах измерения и контроле состава сред, а также при проведении биологических исследований и, в частности, в медицине.

В большинстве названных устройств в качестве первичной контролируемой величины чаще всего выступает неэлектрическая величина: длина, угол, скорость, давление, плотность, температура, звуковые колебания, прозрачность и т. д. Эти неэлектрические величины необходимо предварительно преобразовать в электрические. Для этого и используется чувствительный преобразователь-Датчик, о котором говорилось при рассмотрении устройства,



показанного на рис. 0.1. Такой датчик преобразует неэлектрическую величину в электрическую.

В зависимости от вида контролируемого объекта и его выходной величины применяются различные по принципу действия и устройству датчики.

К простейшим датчикам, используемым обычно при контроле геометрических размеров изделий и линейных перемещений, относятся реостатный, электромагнитный и емкостный.

Реостатный датчик выполняется обычно в виде потенциометра или регулируемого сопротивления, входящего в состав измерительного моста (рис. 0.2, а). Между точкой связи постоянных сопротивлений R и подвижным движком реохорда включено нагрузочное сопротивление Ru. Падение напряжения на этом сопротивлении,

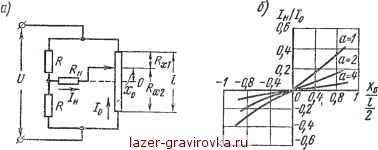

Рис. 0.2. Электрическая схема реостатного датчика (а) и его характеристики (б)

создаваемое проходящим через него током, выполняет функции сигнала, вводимого на вход усилителя.

Измерительный мост обеспечивает преобразование изменения электрического сопротивления в напряжеже при достаточно высокой чувствительности преобразования, оцениваемой отношением изменения выходкой величины к току, или напряжения к изменяемому входному сопротивлению.

При перемещении движка реохорда от его середины на расстояние, равное контролируемому размеру детали, ток в сопротивлении RH нарастает от нуля. Относительные значения нарастающего тока /н к току /0, проходящему через сопротивление 2 при отсоединенном движке реохорда, в функции от относительных смещений движка реохорда (по отношению к половине его длины 1/2) показывают кривые, приведенные на рис. 0.2, б. Каждая из кривых относится к определенному значению параметра а = RJ2R. Как видно из кривых, с уменьшением значения а отношение IJI0 возрастает,
