такой схеме, называют инвертором тока [82]. Первичной, принуда-, тельно задаваемой величиной является здесь ток, изменение во времени которого после коммутирующего звена определяется знакопеременным прямоугольником. Фильтр, пропускающий высшие гармонические тока, включен в выходное звено инвертора параллельно нагрузочному каналу. Это освобождает нагрузку от высших гармонических тока.

При линейном нагрузочном сопротивлении синусоидальному току отвечает и синусоидальное напряжение на выходе инвертора. Разницу между входным постоянным и выходным синусоидальным напряжением принимает на себя входной реактор, выполняющий, таким образом, в инверторе тока и функции фильтра высших гармонических напряжения.

Особенностью схемы инвертора на рис. 7.87, б является наличие во входном звене инвертора конденсатора Са достаточно большой емкости. Этот конденсатор поддерживает напряжение на входе инвертора на мало изменяющемся уровне, что и определяет режим работы источника питания инвертора как источника напряжения. Такой инвертор называют инвертором напряжения. Синусоидальность выходного напряжения достигается в таком инверторе введением в его выходное звено последовательно с нагрузочным каналом фильтра высших гармонических напряжения. Достаточно близкая к синусоиде кривая выходного напряжения может быть достигнута в инверторе напряжения также путем модуляции выходного знакопеременного напряжения прямоугольной формы.

Разницу между синусоидальным выходным током и постоянным в пределах полупериодов входным током принимает на себя конденсатор С0, связывающий источник питания с входным звеном инвертора, выполняя функции фильтра высших гармонических тока.

Необходимо отметить, что отнесение инверторов по введенному классификационному признаку к инверторам тока или же к инверторам напряжения было бы строгим, если бы в инверторах первого типа Ьа = со, а второго типа Са = со. Так как, однако, в любой реальной схеме инвертора эти величины являются конечными, то фактически даже при достаточно больших значениях Ьа либо Са мы получаем ту либо иную степень приближения к инвертору тока или напряжения. Те инверторы, в которых нет ни больших Ld, ни больших Са, занимают промежуточное место между инверторами тока и инверторами напряжения.

Основной узел автономного инвертора, выполняющего функции коммутирующего (ключевого) устройства, преобразующего постоянный ток в переменный (однофазный либо трехфазный), составляется по тем же основным схемам, которые были рассмотрены применительно к выпрямителям и инверторам, ведомым сетью. Заметное распространение получили также автономные инверторы, выполняемые по схемам, содержащим резонансные колебательные



контуры (рис. 7.88). Под действием таких контуров в инверторах формируются синусоидальные токи и напряжения без дополнительно вводимых фильтров.

Инверторы с колебательным контуром в основном звене занимают промежуточное место между инвертором тока и напряжения.

На структуру основной схемы инвертора существенное влияние оказывают применяемые в ней элементы, с помощью которых осуществляется перевод тока с одного вентиля на другой, - процесса, носящего общее название коммутации тока.

По методам осуществления коммутации и последующего сохранения на вентиле отрицательного напряжения на время, требующееся для восстановления запирающих свойств у прибора, автономные инверторы коренным образом отличаются от инверторов,


Входное зВеио

Рис. 7.88. Структурная схема инвертора с последовательным резонансным контуром

Кривая напряжения собственных колебаний системы


п Тактовый им-Упульс колебаний

А

Вынужденной частоты

Рис. 7.89. Диаграммы напряжения и тока в период коммутации в автономном инверторе а); коммутация с помощью встречного тока (б) и коммутация с помощью встречного напряжения (в)

ведомых сетью. В последних, как мы видели, коммутация осуществляется под действием напряжения сети (естественная коммутация), для получения нужной величины которого вводится угол опережения р (рис. 7.89, с).

В автономных инверторах такого напряжения в приемной сети обычно нет. Поэтому ддя осуществления коммутации тока в схему автономного инвертора вводятся дополнительные элементы в виде конденсаторов и индуктивностей, с помощью которых и создаются нужные напряжения для коммутации тока. Такую коммутацию принято называть искусственной или принудительной.



Два типовых варианта схем, иллюстрирующие способы осуществления искусственной коммутации тока, приведены на рис. 7.89, б и 7.89, в. В первом варианте схемы (рис. 7.89, б) коммутация тока осуществляется путем пропускания через вентиль, который должен закончить работу, встречного тока от предварительно заряженного конденсатора С с полярностью, указанной на схеме. Функции ключа, замыкающего цепь конденсатора, выполняет обычно транзистор или тиристор. После исчезновения тока в вентиле остаточное напряжение конденсатора поддерживает отрицательное (а иногда и нулевое) напряжение на вентиле в течение времени не меньшего, чем fe, необходимого для восстановления запертого состояния вентиля.

Во втором варианте схемы (рис. 7.89, е) снижение тока до нуля и последующее сохранение отрицательного напряжения на вентиле

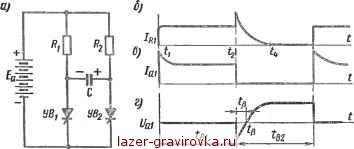

Рис. 7.90. Коммутационный узел при запирании вентиля встречным током:

а - схема; б, в, г - диаграммы напряжения и тока

достигается путем введения в цепь вентиля через индуктивность Ь отрицательного напряжения от конденсатора С. По абсолютному значению отрицательное напряжение должно превышать напряжение питания цепи, а продолжительность его действия должна быть не меньше, чем это требуется для восстановления запертого состояния прибора tb.

В качестве примера практической реализации первого способа коммутации (наиболее распространенного) может служить схема, приведенная на рис. 7.90, с. Она не отличается от ранее рассмотренной на рис. 6.39, б, используемой в цепях с ионными вентилями.

При открытии в момент tx (рис. 7.90, б) с помощью импульса управления вентиля УВг через последний проходит одновременно нагрузочный ток, пропускаемый сопротивлением Ru и зарядный ток конденсатора, проходящий через сопротивление R2. После открытия в момент t2 вентиля УВ2 разрядный ток конденсатора (полярность напряжения, на котором указывают знаки + и - ) коммутирует в течение очень короткого времени ток в вентилях, открывая вентиль УВ2 и закрывая вентиль УВг (рис. 7.90, е),
