(аккумуляторные батареи, магнитогидродинамические, генераторы, фотоэлектрические источники тока и ряд других)

Схемное построение и режим работы автономного инвертора зависят от рода потребителя и тех требований, которые предъявляются к выходным величинам инвертора или к преобразователю частоты со стороны потребителей мощности.

При одних потребителях, к которым, в частности, относятся бортовые сети, высокочастотные люминесцентные лампы, электромагнитные вибраторы, и т. д., частота инвертируемого тока остается неизменной. Основными требованиями, предъявляемыми к инвертору такими потребителями, являются: I) синусоидальность кривой выходного напряжения и 2) пологая внешняя

г-

с

I сч to

Преобразователь частоты

- I

Рис. 7.84. Блок-схемы преобразователей частоты:

а - с промежуточным звеном постоянного тока; б - с непосредственной связью

характеристика, обеспечивающая малое изменение выходного напряжения при изменении нагрузочного тока.

Другим широко распространенным типом потребителя переменного тока являются двигатели электроприводов (синхронные и асинхронные). В регулируемых электроприводах преобразователь частоты, а тем самым и инвертор, кроме близкой к синусоидальной форме кривой выходного напряжения, должен обеспечить возможность изменения частоты в достаточно широких пределах. Это связано одновременно с необходимостью регулирования подводимого к двигателю переменного напряжения. В преобразователях с промежуточным звеном постоянного тока (рис. 7.85, а) изменение выходного напряжения может быть достигнуто регулированием постоянного напряжения, подводимого к инвертору.

Блок-схема электроприводного преобразователя с непосредственной связью приведена на рис. 7.85, б [77, 84 и 87].

Регулирование частоты автономных инверторов достигается изменением периодичности подводимого к вентилям импульсов тока управления. Изменение выходного напряжения выпрямителей до-



стигается изменением угла управления вентилей. Обычно обе системы регулирования связаны в общий автоматически действующий блок (слева на рис. 7.85, а).

а) , 6)

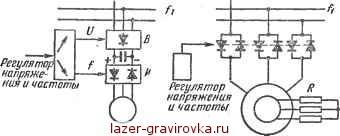

Рис. 7.85. Блок-схемы преобразователей частоты для электропривода переменного тока-

а - с промежуточным звеном постоянного тока; б - с непосредственной

связью

Различные требования предъявляемые потребителями к преобразователям частоты и к их выходному звену - автономному инвертору, отражаются на схемном его построении и на режиме его работы.

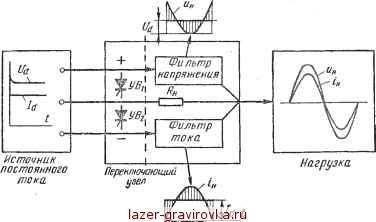

Рис 7.86. Структурная схема автономного инвертора

Три основных признака могут быть выделены при классификации схемных вариантов выполнения автономных инверторов:

1) характер связи с источником питания (левый блок на рис. 7.86);



2) структура схемы основного узла, несущего функции коммутирующего звена (центральный блок на рис. 7.86);

3) род и местоположение фильтров высших гармонических тока и напряжения, вводимых в схему для получения синусоидальной формы кривых тока и напряжения в цепи нагрузки инвертора (правый блок на рис. 7.86).


Фильтр гармоничес

ких такой 1 /

Фильтр гармоничес ких напряжений

~Вход~ное зВено'


+ Выходное звено'

ИнОертор тока

Фильтр гар\ ионических

токов I Фильтр гар-\монических - \напрятении

ч Канал нагрузки


Последовательно

Входное звено

Выходное звено

инвертор напряжения Рис. 7.87. Структурные схемы: а - инвертора тока; б - инвертора напряжения

о характеру связи с источником питания и видам фильтров, снимающих разницу между постоянным током либо напряжением на входе автономного инвертора и синусоидальными их изменениями на выходе инвертора, различают два основных типа инверторов: инвертор тока и инвертор напряжения. Их классификационное отличие иллюстрируют схемы, приведенные на рис. 7.87, а и б. Внутренняя структура инвертора представлена в таких схемах двумя звеньями: входным и выходным.

Особенностью схемы инвертора на рис. 7.87, а является наличие во входном звене реактора Ld большой индуктивности. При столь большом входном сопротивлении источник питания работает в режиме источника тока. Поэтому инвертор, выполненный по
