Входную характеристику инвертора при Xd = со можно получить из совместного решения (7.130) и (7.133) или непосредственно из равенств (7.81) и (7.83)

Ua = EM + tAJx = VWE,

sin -cosp + V (7.135)

Если в (7.135) подставить т

6 Уз -I ггг 3

л

d (5-0)

6, то получим

1/2 Е2cos р + -/dXa = £d(Р=0) cos р + /Л (7.136)

- предельное (практически недостижимое) значение напряжения инвертора при Р = 0. Для получения входной характеристики инвертора в относительных единицах разделим все члены равенства (7.136) на У2 Е2,

а также умножим и разделим второе слагаемое на базовый ток короткого замыкания /2К. В результате получим

1.05\

0,35

0,05 0,1 0,15 0,2

Id Ггя

т =1,65 cos р + 1,1-. (7.137)

Характеристики, соответствующие этому уравнению, нанесенные сплошными линиями на рис. 7.82, соответствуют Ха = со, а пунктирными - конечному значению Ха.

Рассмотренные входные характеристики действительны, пока в режиме одновременного проведения тока в пределах одного моста участвует не более трех вентилей

Регулирование передаваемого тока (передаваемой мощности) можно осуществлять, изменяя подводимое напряжение Ud или изменяя угол р. Нередко значение угла Р регулируется автоматически в соответствии с изменением нагрузочного тока инвертора и возможного колебания напряжения в приемной сети переменного тока. При таком регулировании достигается более высокое значение коэффициента мощности и устойчивая во всех режимах работа ведомого сетью инвертора.

Рис 7.82. Входные характеристики инвертора при двух значениях угла опережения

§ 7.16. ПЕРЕХОД ОТ ВЫПРЯМИТЕЛЬНОГО РЕЖИМА К ИНВЕРТОРНОМУ В ЭЛЕКТРОПРИВОДЕ ПОСТОЯННОГО ТОКА

В промышленных электроприводах постоянного тока эффективное и вместе с тем наиболее экономичное торможение двигателя может быть достигнуто переводом двигателя в генераторный режим. При этом преобразователь выполняет функции инвертора, и поток



мощности, изменив направление, проходит от машины постоянного тока в сеть переменного напряжения.

Принципиальная схема преобразователя, допускающего двустороннее обращение потока мощности в вентильном электроприводе постоянного тока, приведена на рис. 7.83, а. Питание вентилей осуществляется здесь через две трехфазные группы обмоток, соединенных в зигзаг. Выходы от преобразователей присоединены к внешним зажимам машины противоположными полюсами (перекрестное соединение). При такой перекрестной (восьмерочной) схеме система сеточного управления одного из преобразователей настраивается на работу его в качестве выпрямителя, питающего дви-

А В С

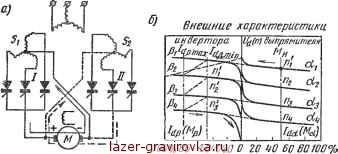

Рис. 7.83. Двусторонний преобразователь для реверсивного .электропривода постоянного тока;

а - схема; б - внешние характеристики

гатель, а у другого - на работу его в качестве инвертора, ведомого сетью. Последний обеспечивает режим генераторного торможения.

Сопряжение углов а и Р, определяющих положение внешних характеристик в системе координат (рис. 7.83, б), производится, исходя из равенства средних значений напряжения на выпрямителе и инверторе при таком минимальном значении постоянного тока, ниже которого кривая выпрямленного тока становится прерывистой. При таком сопряжении углов а и Р не только обеспечивается плавный переход от выпрямительного режима к инверторному, но и приемлемая величина циркуляционного тока, протекающего по замкнутым контурам анодных ветвей выпрямителя и инвертора.

Нужное сопряжение углов достигается при соблюдении равенства 2Аи

cosa - cosp = = 2e, (7.138)

где ДсЛ, - абсолютное значение падения напряжения в вентиле, а 8 - его относительное значение. Построенное по этому уравнению семейство выпрямительно-инверторных внешних характеристик на рис. 7.83, б может рас-



сматриваться одновременно и как семейство механических характеристик двигателя, поскольку скорость вращения двигателя п [об/мин] почти пропорциональна Еа, а вращающий момент двигателя при постоянном токе возбуждения пропорционален току в цепи якоря.

При требующемся моменте вращения привода МИ рабочая точка расположена на внешней характеристике выпрямителя (механической характеристике двигателя, связывающая момент на валу со скоростью вращения п двигателя). Если такой точкой является, например, п\, то при снятии нагрузки скорость вращения двигателя возрастает, в связи с чем рабочая точка выпрямителя перемещается по характеристике влево. Это соответствует уменьшению тока двигателя. При минимуме тока преобразователь переходит в инверторный режим. В приводе появляется при этом тормозной момент. Для получения минимального времени торможения угол опережения Р инвертора постепенно увеличивается по мере снижения скорости генератора. Движение рабочей точки в режиме форсированного торможения проходит по зигзагообразной кривой (левая часть рис. 7.83, б), включающей пунктирные промежуточные участки и участки инверторных характеристик.

При выполнении преобразователя по перекрестной схеме воз можно и изменение направления вращения двигателя (реверс). При этом изменяется настройка углов управления: в инверторе от углов р совершается переход на углы а, а в выпрямителе углы а заменяются углами р.

§ 7.17. ОСНОВНЫЕ ЭЛЕМЕНТЫ И КЛАССИФИКАЦИЯ АВТОНОМНЫХ ИНВЕРТОРОВ И ПРЕОБРАЗОВАТЕЛЕЙ ЧАСТОТЫ

Совместное рассмотрение автономных инверторов и преобразователей частоты базируется на том, что в большом числе типов преобразователей частоты автономный инвертор входит в качестве основного звена (рис. 7.84, а). Другим звеном в таком преобразователе является выпрямитель, преобразующий переменный ток (однофазный или трехфазный) промышленной частоты в постоянный, которым питается инвертор. .Таким образом, при сочленении выпрямителя и инвертора достигается преобразование переменног тока одной частоты (обычно промышленной) в переменный ток другой (непромышленной) частоты.

Наличие в составе преобразователя частоты двух звеньев, связанных между собой каналом постоянного тока, является основным классификационным признаком для такого рода преобразователей. Применяются преобразователи частоты и с непосредственной связью между системами (рис. 7.84, б).

Автономные инверторы применяются и как самостоятельно действующее устройство, что имеет место тогда, когда в качестве источников мощности используются источники постоянного тока
